Bague Tellerette en PP 25 mm 47 mm 51 mm 79 mm 105 mm
L'anneau de caisse en plastique, également appelé anneau de caisse, est composé de douze petits anneaux disposés radialement. C'est un standard industriel économique et polyvalent, aux performances reconnues.

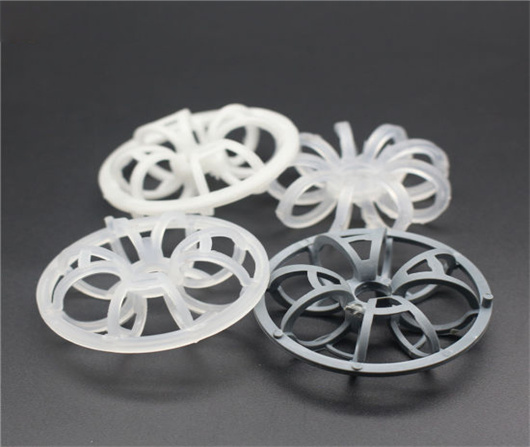

Figure 1 : Anneau en rosette PP Teller — construction à petit anneau radial pour un contact gaz-liquide maximal.
Point fort du produit : La bague PP Teller Rosette offre des fractions de vide jusqu'à 98% Avec une densité apparente aussi faible que 90 kg/m³, sa géométrie radiale tridimensionnelle élimine la canalisation et l'écoulement pariétal, ce qui en fait le choix économique pour les épurateurs de gaz de combustion, l'absorption des gaz acides et les tours de séparation chimique.
L'anneau à rosette Teller est un empilement aléatoire breveté composé de plusieurs petits anneaux disposés radialement en un corps sphérique aplati. Moulé à partir de Polypropylène (PP)Elle devient ainsi une solution légère, résistante à la corrosion et très économique pour le contact gaz-liquide dans des environnements chimiques neutres à légèrement agressifs.
La structure radiale ouverte assure une distribution uniforme du liquide sur toute la section transversale de la tour, réduisant considérablement le risque de canalisation qui affecte les garnitures annulaires classiques.

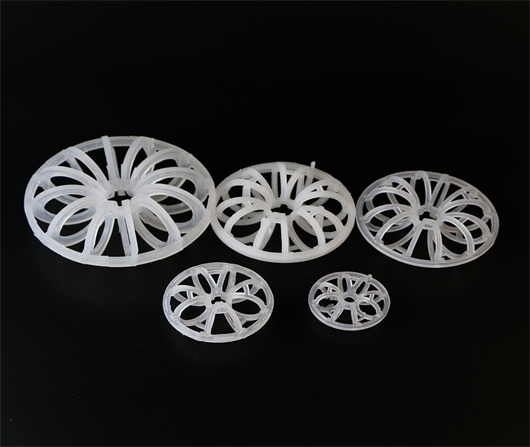

Figure 2 : La disposition radiale des petits anneaux élimine les zones mortes et favorise un mouillage uniforme.
Les anneaux PP Teller Rosette sont disponibles en trois tailles standard. Leurs principales caractéristiques sont présentées ci-dessous :
| Dimensions (mm) | Surface (m²/m³) | Fraction de vide (%) | Nombre de pièces en vrac (pièces/m³) | Masse volumique apparente (kg/m³) |
|---|---|---|---|---|
| 25 × 9 | 195 | 82 | 170 000 | 90 |
| 47 × 19 | 185 | 88 | 32 500 | 111 |
| 51 × 19 | 180 | 98 | 23 500 | — |
Matériau : Polypropylène (PP). Plage de température de service : -60 °C à 150 °C (consulter l'usine pour les applications à haute température supérieures à 100 °C).
Figure 3 : Anneaux en rosette de Teller en PP dans une tour de lavage des gaz de combustion (FGD).
Q : Quelle est la température de fonctionnement maximale des anneaux de rosette Teller en PP ?
A: Les polypropylènes standard sont conçus pour résister à des températures allant jusqu'à 100 °C. Pour une utilisation entre 100 °C et 150 °C, nous recommandons le polypropylène renforcé (RPP) ou le PVDF. En présence d'acides fortement oxydants, quelle que soit la température, le PTFE est le matériau approprié.
Q : De combien de pièces ai-je besoin pour ma tour ?
A : Utilisez la quantité indiquée dans le tableau ci-dessus. Par exemple, pour une tour de 2 m de diamètre intérieur et une hauteur de lit de 3 m composée d'anneaux de 51 mm : π × 1² × 3 × 23 500 ≈ 221 700 pièces. Contactez-nous en nous communiquant les dimensions de votre tour pour obtenir un devis précis.
Q : Les anneaux PP Teller Rosette peuvent-ils supporter des acides concentrés chauds ?
A : Le PP convient à la plupart des applications d'acides froids à tièdes, mais se dégrade dans l'acide concentré chaud.2SO4 ou HNO3Pour les environnements à gaz acides agressifs et à haute température, nous recommandons les garnitures en PTFE ou en céramique. Nos ingénieurs peuvent vous aider à choisir le matériau le plus adapté.
FXSINO fournit des anneaux de rosace Teller en PP de 25 mm, 47 mm et 51 mm, avec une traçabilité complète des matériaux et des prix compétitifs en direct d'usine. Indiquez-nous l'identifiant de votre tour, la hauteur du plateau et vos conditions de process pour obtenir une offre personnalisée.
Contactez FXSINO : jackieqiu9202@gmail.com | +86 18507999558
