Garnissage structuré en céramique pour le séchage à l'acide sulfurique

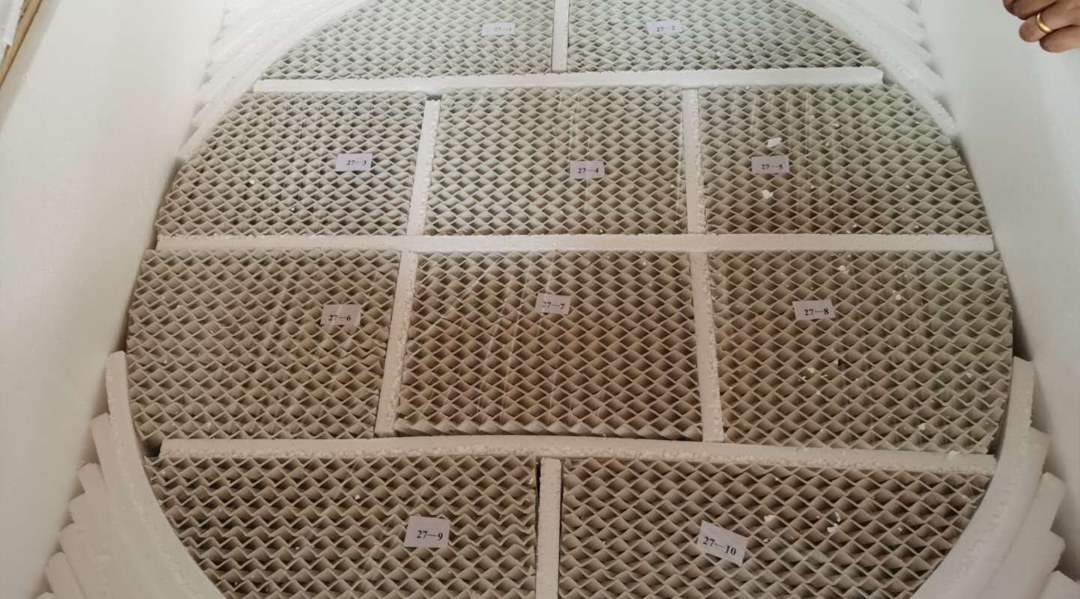

Figure 1 : Emballage céramique 250Y montrant la structure de la feuille ondulée.

Dans la production d'acide sulfurique ou la fusion de métaux non ferreux, la tour de séchage est soumise aux conditions les plus agressives : H₂SO₄ concentré (93-98%)Les garnitures métalliques se corrodent rapidement, tandis que les garnitures en plastique ne peuvent pas résister à la chaleur exothermique d'absorption.

Garnissage structuré en céramique Ce guide constitue la référence du secteur pour ce service. Il explique comment choisir la qualité de céramique appropriée et éviter les pièges opérationnels pouvant entraîner l'inondation de la tour ou l'effondrement du garnissage.

Comparaison des matériaux céramiques

Piège n° 1 : La start-up « tour sèche »

Ne jamais introduire de gaz chaud dans une tour remplie de garnissage céramique froid. sans circulation acideLa montée en température rapide provoque un choc thermique, brisant la céramique. Il est impératif de toujours pré-humidifier le lit avec de l'acide en circulation avant d'introduire le gaz de procédé.

Piège 2 : Dégagement d'expansion

Les céramiques se dilatent sous l'effet de la chaleur. Si le garnissage est empilé trop serré contre la paroi de la tour, la dilatation radiale entraînera l'écrasement des blocs de céramique les uns contre les autres. Laisser un jeu de dilatation de 10 à 20 mm. rempli de corde résistante aux acides ou de laine céramique.

Piège 3 : Défaillance du taux de mouillage

Les surfaces céramiques sont hydrophiles, mais si le débit d'irrigation acide est insuffisant, la surface du garnissage se dessèche. Ceci crée des zones sèches qui entraînent une circulation de gaz irrégulière et une canalisation. Assurez-vous que votre rapport L/G respecte le taux d'humidification minimal requis pour un garnissage de 250Y ou 350Y.

1. Concentration d'acide : Confirmer le pourcentage exact de H₂SO₄ et la présence de fluorures (F⁻) qui attaquent la silice.
2. Géométrie d'empilement : 250Y pour le séchage standard ; 350Y pour les espaces limités avec des besoins d'efficacité élevés.
3. Grille de support : Doit être un matériau résistant aux acides (par exemple, doublé de graphite/PTFE) avec une surface libre suffisante.

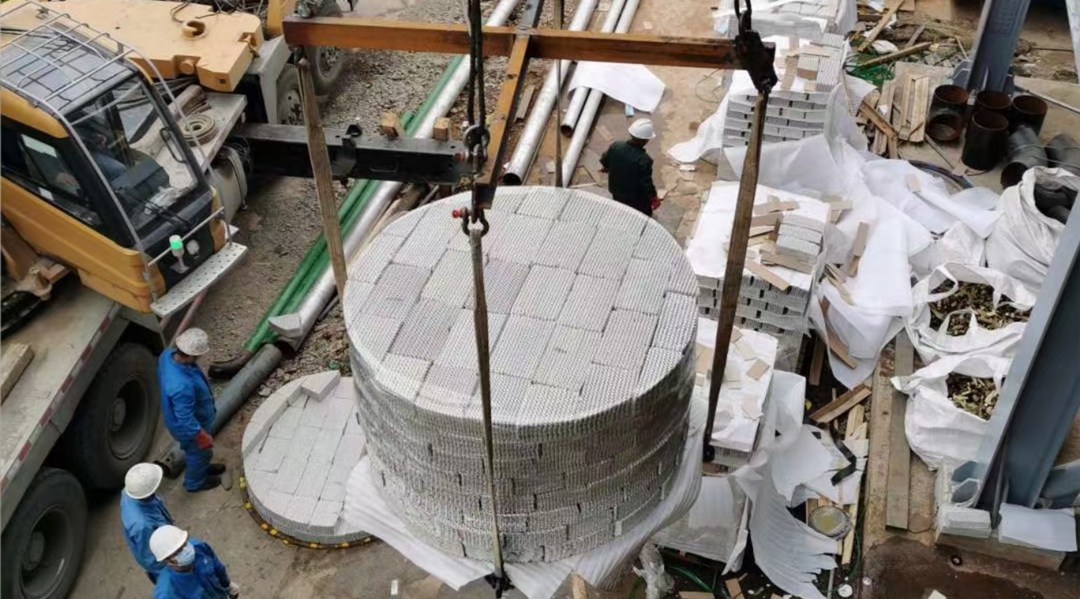

4. Installation: Utilisez des élingues souples pour le levage ; ne laissez pas tomber les emballages d'une hauteur.
5. Pièces de rechange : Conservez 3 à 5 % de tuiles d'emballage supplémentaires pour faciliter l'accès lors des opérations d'entretien ultérieures.

Obtenez votre devis d'emballage pour tour d'acide

FXSINO fournit des garnissages céramiques haute densité spécialement conçus pour les usines d'acide sulfurique. Nous proposons une analyse des plans techniques afin de garantir que la profondeur de votre lit et votre distributeur correspondent aux spécifications du garnissage.
