« L'efficacité de séparation de notre colonne de distillation est constamment bloquée, la pureté du produit ne s'améliore pas… » « La consommation de vapeur est un gouffre sans fond, les coûts énergétiques sont exorbitants… » « Nous souhaitons augmenter notre capacité, mais l'emprise au sol de l'usine est fixe, une reconstruction complète n'est pas envisageable… » « La manipulation de matériaux corrosifs entraîne une courte durée de vie du garnissage et des coûts de maintenance trop élevés… » « Une simple fluctuation de l'alimentation suffit à rendre le fonctionnement de la colonne instable et la qualité du produit inconstante… » Ces témoignages d'ingénieurs de procédés et de responsables de production révèlent les principaux défis rencontrés dans les procédés de séparation chimique. Face aux difficultés rencontrées par les plateaux traditionnels ou les garnissages aléatoires pour répondre aux exigences toujours plus strictes en matière d'efficacité et d'énergie, le garnissage structuré métallique s'est imposé comme une technologie clé permettant aux industries de procédés modernes de surmonter ces obstacles. Cet article se concentre sur cinq défis d'ingénierie courants et analyse comment le garnissage structuré métallique apporte des solutions systématiques.
Dans la production de chimie fine, Produits chimiques électroniques, et intermédiaires pharmaceutiquesLes exigences en matière de pureté des produits sont quasi nulles, ce qui se traduit directement par des exigences extrêmes pour les nombre théorique d'étapeset efficacité de séparationdes éléments internes de la tour.
La solution apportée par l'empilement structuré métallique réside dans sa microstructure supérieure.En prenant Ayrtter AY-MSP350XPrenons l'exemple de ce modèle : ses canaux ondulés réguliers créent une distribution gaz-liquide exceptionnellement uniforme, éliminant quasiment les phénomènes de mauvaise distribution tels que la canalisation et l'écoulement pariétal, permettant ainsi à chaque étage théorique de fonctionner à son potentiel maximal. Comparé à un garnissage aléatoire classique, Le garnissage à structure métallique permet d'augmenter le nombre théorique d'étages de plus de 30 % à hauteur de colonne égale.. Cela signifie:
Soitobtenir une pureté de produit plus élevée dans la hauteur de colonne existante.
Or. réduire considérablement la hauteur de la colonne pour satisfaire aux mêmes exigences de séparation, diminuant ainsi l'investissement et l'encombrement des équipements.
Les procédés de séparation, notamment la distillation, sont de grands consommateurs d'énergie dans les usines chimiques. L'énergie est principalement consommée pour fournir la chaleur du rebouilleur au fond de la colonne, et La chute de pression dans la colonne est un facteur clé déterminant la température du rebouilleur (et donc la consommation d'énergie)..
L'emballage à structure métallique est un « économiseur d'énergie » naturel.Le gaz circule dans ses canaux internes réguliers et lisses avec une résistance minimale. Les données montrent qu'à une même vitesse de gaz, La perte de charge d'un garnissage métallique structuré est généralement seulement 1/4 à 1/3 de celle d'un garnissage aléatoire.Une chute de pression plus faible signifie :
Pour distillation sous videLa température du fond peut ainsi être encore abaissée, ce qui réduit considérablement la consommation de vapeur et permet de mieux protéger les matériaux thermosensibles.
Pour distillation atmosphérique/sous pressionLa faible perte de charge permet un fonctionnement à des capacités plus élevées ou réduit directement la consommation énergétique globale du rebouilleur. Dans le cadre de la modernisation d'une colonne à vide de raffinerie, le passage à un garnissage structuré haute performance a permis de… une réduction de 15 à 20 % de la consommation de vapeuravec un délai de retour sur investissement très court.
Les opportunités de marché sont éphémères, mais la construction de nouvelles colonnes exige du temps et des investissements importants. Exploiter le potentiel des équipements existants dans le cadre de l'infrastructure d'origine représente un défi pratique pour de nombreuses usines.
La capacité élevée caractéristique des emballages à structure métallique rend cela possible.Grâce à ses excellentes performances hydrodynamiques, il peut traiter des charges plus importantes en phase gazeuse et liquide avant d'atteindre le point de saturation. Lors de véritables extensions de capacité, En remplaçant le garnissage par le garnissage métallique structuré haute capacité d'Ayrtter, il est souvent possible d'obtenir une augmentation de 20 à 40 % de la capacité de traitement sans modifier le diamètre de la colonne.Cela équivaut à obtenir la capacité d'une nouvelle ligne de production pour le prix d'une « intervention chirurgicale interne », offrant un retour sur investissement très élevé.
Lors du traitement gaz acides, halogénuresDans les systèmes corrosifs, comme le nôtre, la stabilité de fonctionnement à long terme des équipements constitue un test important. L'avantage des garnitures métalliques structurées réside dans leur diversité des matériaux et personnalisation.
Ayrtter fournit non seulement des matériaux conventionnels en acier inoxydable 304 et 316L, mais peut également fournir des emballages fabriqués à partir de acier duplex, Hastelloy, voire titaneen fonction des caractéristiques des matériaux. Plus important encore, nous pouvons appliquer traitements de passivation spéciaux ou revêtements fonctionnelsLa surface de la garniture est ainsi protégée afin d'améliorer sa résistance à la corrosion et à l'encrassement, ainsi que sa mouillabilité. Cette protection complète, de la structure à la surface, garantit une longue durée de vie et des performances stables même en environnements difficiles.
Les usines modernes doivent souvent changer de qualité de produit ou traiter des matières premières à composition variable, ce qui exige que les colonnes de séparation soient performantes. flexibilité opérationnelle.
Le garnissage à structure métallique maintient une efficacité de séparation élevée sur une large plage de charges de fonctionnement.Comparé aux plateaux, il ne présente pas de phénomène distinct de « suintement » ou d'« entraînement » ; comparé à certains garnissages aléatoires, sa courbe de déclin d'efficacité en fonction de la charge est plus douce. Cela signifie que lorsque le débit d'alimentation ou la composition varie dans une certaine plage, L'emballage métallique structuré peut encore garantir une qualité de produit stable., assurant un soutien fiable pour des opérations d'usine flexibles.
Reconnaître les avantages des empilements métalliques structurés n'est qu'une première étape. Passer d'une solution « utilisable » à une solution « optimale » repose sur une sélection scientifique. Cela nécessite une analyse approfondie des points suivants :

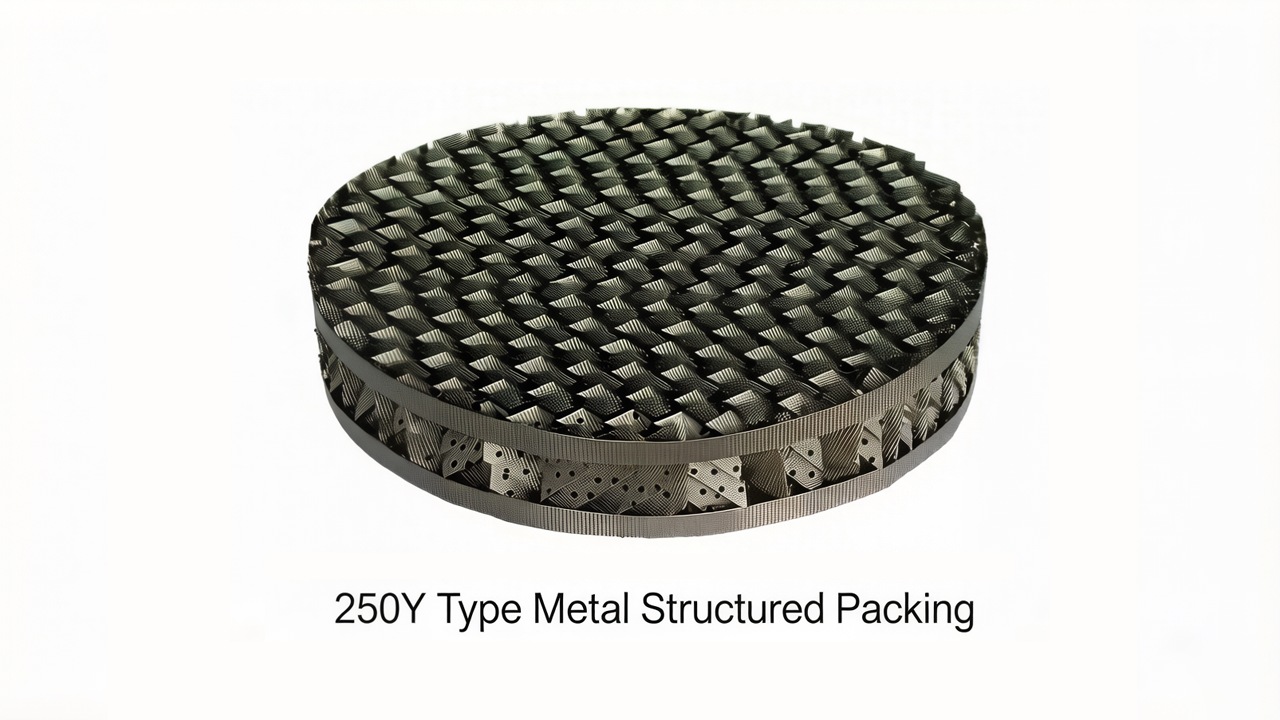

Objectifs du processusL'objectif est-il une pureté ultime (choisissez des modèles à surface spécifique plus élevée comme le 500Y) ou une capacité de traitement maximale (choisissez des modèles à haute capacité comme le 125Y/250Y) ?
Propriétés physiquesLa corrosivité, la tendance à mousser et la propreté du matériau déterminent le choix du matériau et du traitement de surface.
Conditions de fonctionnementFonctionnement sous vide, à pression atmosphérique ou à haute pression, production en continu ou par lots, tous ces éléments influencent la conception finale.
L'équipe technique d'Ayrtter peut fournir des services professionnels assistance à la simulation des processuset conception personnaliséepour garantir que l'emballage sélectionné corresponde parfaitement à votre flux de production, optimisant ainsi sa valeur.
