Lorsque votre colonne garnie supporte acide fluorhydrique, saumures chlorées chaudes, acide nitrique fumant ou intermédiaires bromés, la marge d'erreur sur la sélection de l'emballage est zéroLe métal se corrode. La céramique se brise sous l'effet d'un choc thermique. Les plastiques standards (PP/PVC) se brisent simplement. fondre ou devenir cassant.

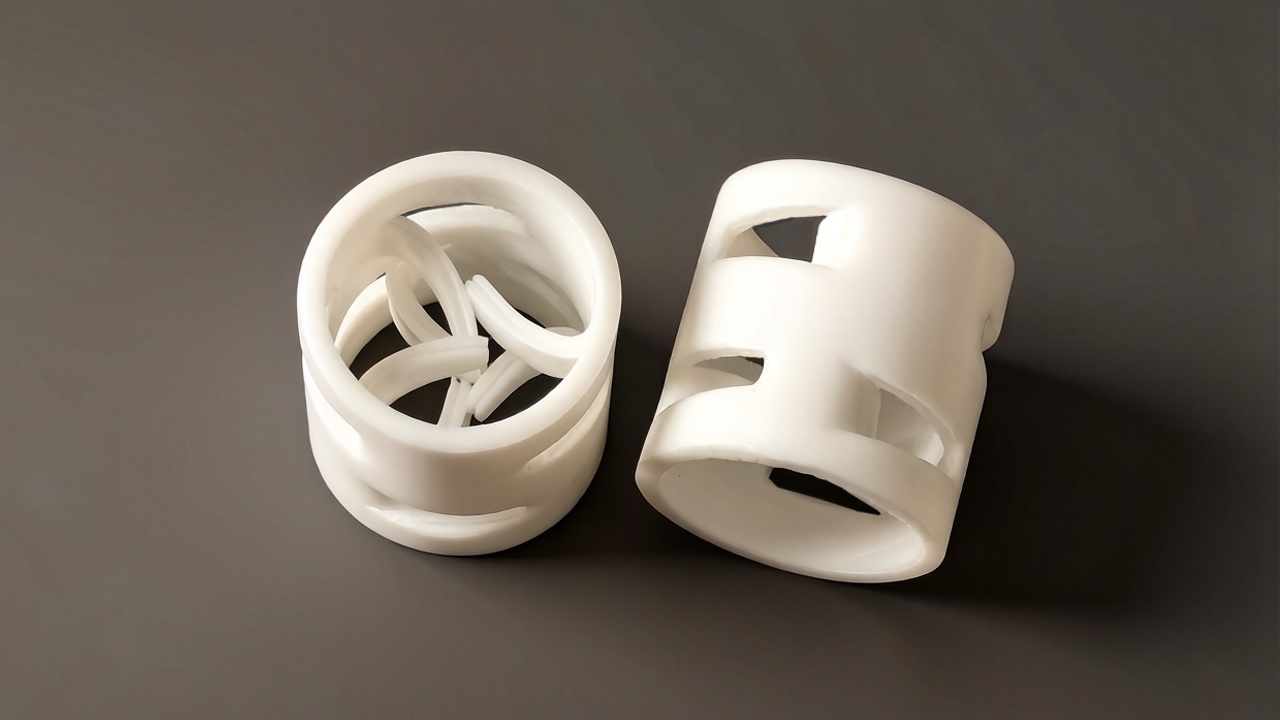

Les anneaux Pall en PTFE de Fxsino ont été conçus précisément pour ce type de problème, où l'inertie chimique, la résistance thermique et la fiabilité structurelle doivent coexister. Ce guide détaille… Pourquoi les anneaux Pall en PTFE vierge — et pourquoi la rigueur de fabrication de Fxsino en particulier — représentent la véritable référence absolue pour les services les plus corrosifs.
Dans les tours de pompage en milieu corrosif, les défaillances des garnitures d'étanchéité se manifestent rarement de façon spectaculaire. Elles se présentent sous la forme de :
| Matériaux d'emballage | Température maximale (continue) | Résistance aux acides/halogènes | Mode de défaillance des produits corrosifs |
|---|---|---|---|
| 316SS / Hastelloy | ✓ Haut | ✗ Les chlorures provoquent des piqûres ; HF dissout les alliages contenant du silicium | Corrosion localisée → parois perforées |
| Céramique (grès) | ✓ Haut | △ Bon pour les acides, fragile; le choc thermique le fissure | Éclatement / écaillage → obstruction du distributeur |
| PP / PVC / CPVC | ✗ Ramollit à >80–100°C | ✗ Les oxydants (Cl₂, ozone, CrO₃) fragilisent rapidement le PP | Ramollissement/fusion ou friabilité |
| PTFE vierge Fxsino | −200 → +260 °C | inertie quasi universelle (y compris HF, Br₂, Cl₂) | Pas de fenêtre d'attaque chimique |
Le principal facteur de variation de la qualité des garnitures en PTFE est le pedigree de résineLe PTFE recyclé/broyé est moins cher à l'achat, mais cela se manifeste plus tard par des microfissures, une décoloration sous l'effet des halogènes et le détachement de particules qui encrassent les filtres et les pompes en aval. Fxsino usine ses anneaux Pall à partir de résine PTFE vierge uniquement. Le résultat : une cristallinité uniforme, une densité de frittage prévisible et — surtout — zéro ions métalliques lixiviés dans des flux de haute pureté (pharmaceutique / recyclage des batteries Li / produits chimiques humides pour l'électronique).[1]

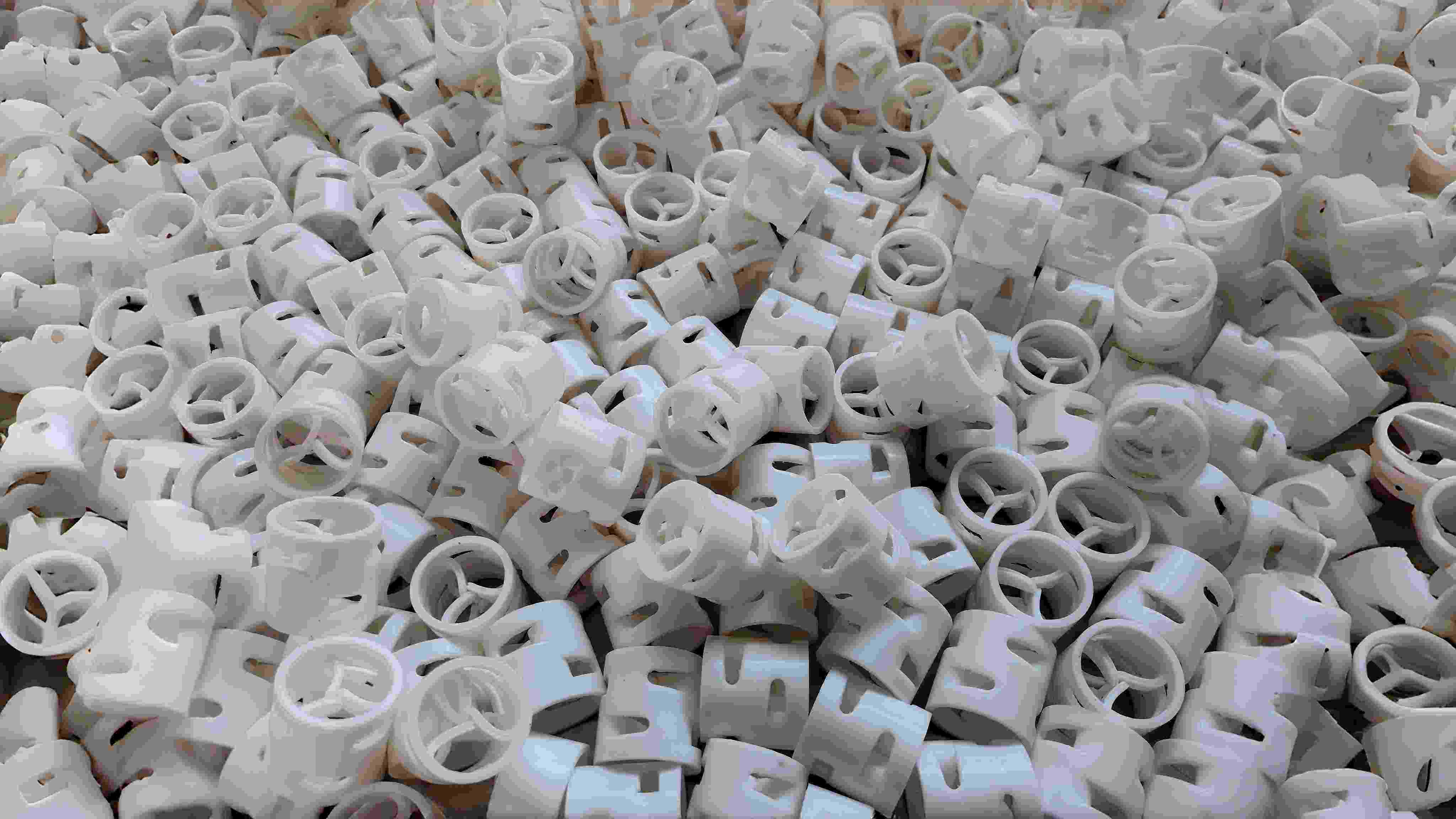

La caractéristique déterminante de The Pall Ring — deux rangées de fenêtres décalées à 45° avec des nervures saillantes vers l'intérieur — crée un lit douillet, à la fois ouvert et très communicatif :

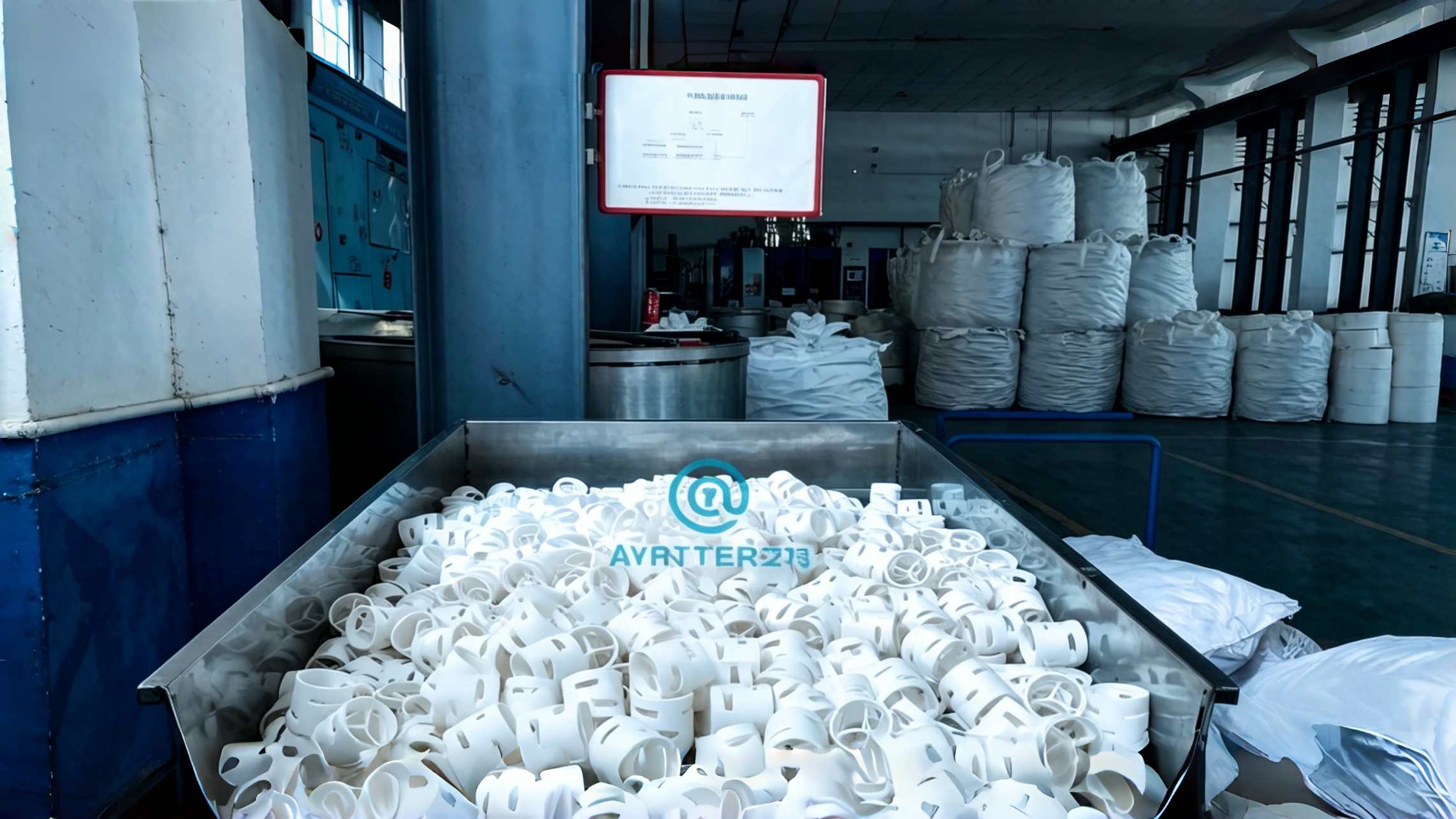

Grâce à la maîtrise du formage et du frittage en interne (site de production de Pingxiang, certifié ISO 9001), Fxsino garantit une faible variation d'épaisseur des parois. Concrètement, cela signifie que l'épaisseur de vos colonnes est parfaitement régulière. Les prévisions HETP/NTSM issues de l'étude pilote se confirment. Lorsque vous chargez la tour complète, vous n'aurez plus de mauvaises surprises du genre « nous avons un écart de 15 % sur la séparation » six semaines après la mise en service.

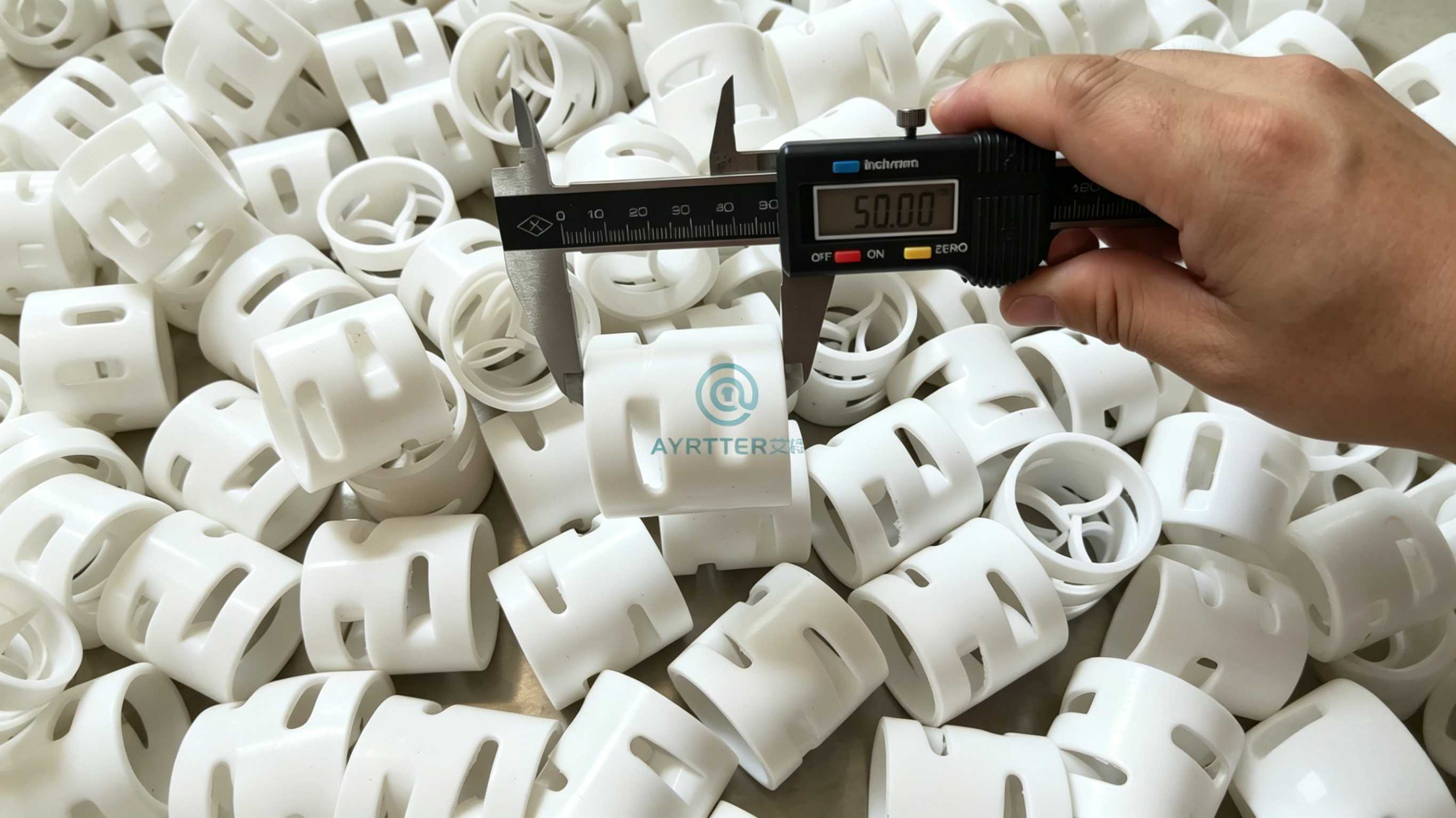

| Taille D × H × δ (mm) | Numéro de lot (pièces / m³) | Masse volumique apparente (kg / m³) | Surface spécifique (m² / m³) | Fraction vide ε (%) | Cas d'utilisation typique |
|---|---|---|---|---|---|
| 16 × 16 × 1,1 | ~112 000 | ~520 | 274 | 92,8 | Colonnes pilotes de laboratoire, séparations fines |
| 25 × 25 × 2 (le plus spécifié) | ~56 000 à 60 000 | 420–450 | 219 | 93,4 | Usage général : tours d'absorption, épurateurs d'acide, service halogène |
| 38 × 38 × 2,5 | ~14 000–15 800 | 320–420 | 165 | 94,6 | Épurateurs de grand diamètre, colonnes de stripping, décarboxylation dans une usine d'ammoniac |
| 50 × 50 × 4 | ~6 500 | ~390–450 | 113,5 | 94,5–94,9 | Tours de refroidissement/trempe à haut débit, séparation grossière |
| 76 × 76 × 4 / 5 | ~1 850–2 000 | ~300–330 | 73 | 92.0 | Très grandes coquilles, FGD, service gaz-liquide lourd |
Valeurs consolidées à partir des fiches techniques de Fxsino et des données industrielles sur les anneaux Pall en PTFE.[2][3] Tailles intermédiaires personnalisées / PTFE chargé de carbone antistatique (protection ESD) disponibles sur demande.
Lavage au chlore/brome, récupération d'acide fluorhydrique, synthèse de composés organiques fluorés. Les métaux forment des fluorures métalliques → corrosion par piqûres. Le PTFE est chimiquement invisible à ces flux.
Circuits de lixiviation pour le recyclage des batteries Li-ion, récupération de l'acide de gravure de qualité électronique. PTFE vierge = aucun extractible, pas de fuite d'ions silice/métalliques.
L'enveloppe de −200°C → +260°C signifie que le PTFE survit aux chocs thermiques de démarrage qui casseraient la céramique et déformeraient les plastiques techniques.
Lorsque la température dépasse les limites du PP/PVDF mais que le liquide reste très acide, le PTFE supporte la charge sans se dégrader ; aucun remplacement annuel n’est nécessaire.
Les concepteurs sous-estiment systématiquement leurs objectifs en utilisant moyenne température de fonctionnement. Si la température de votre entrée de gaz dépasse les 100 °C, même de façon intermittente, le PP est détruit — et même le CPVC condense. Le PTFE vous offre une meilleure protection. Plafond à +260°C qui transforme les excursions thermiques en un non-événement.
Fxsino livre du PTFE vierge traçable. Si un devis est nettement moins cher au m³ que les prix du marché, vérifiez les conditions générales. Dans les applications halogènes ou de haute pureté, les coûts liés au recyclage du PTFE peuvent être élevés. 10 fois la différence de prix d'achat rien que pendant les temps morts.
Le PTFE pur est un excellent isolant électrique. Si votre service implique solvants inflammables + vitesses de gaz élevées, spécifiez PTFE chargé de carbone (antistatique) Pour dissiper l'accumulation de charges, Fxsino fournit des anneaux Pall en PTFE blanc (vierge) et noir (chargé en carbone, qualité ESD). Choisir le bon modèle dès la commande évite une modification ultérieure.
« Étalon-or » n’est pas un slogan ici, c’est une réalité. revendication relative aux spécifications des matériaux Vous pouvez vérifier : PTFE 100 % vierge, géométrie à tolérances serrées, rigueur du frittage et une liste de contrôle des spécifications qui vous oblige à concevoir en tenant compte de ces exigences. pire heure, pas une journée ordinaire.
Besoin d'un deuxième avis sur vos spécifications d'emballage ? L'équipe technique de Fxsino propose un service gratuit d'analyse de compatibilité chimique et d'estimation des volumes, basé sur l'identifiant de votre tour, la charge de liquide et la composition du gaz. Contactez-nous →
[1] Spécifications de la résine PTFE vierge — les références industrielles confirment l'absence de politique de matières premières recyclées/retraitées pour les lignes de garnissage aléatoire PTFE de qualité supérieure.
[2] Tableaux dimensionnels et de densité apparente des anneaux Pall en PTFE standard selon les fiches techniques industrielles courantes (D×H×δ : séries 16/25/38/50/76 mm).
[3] Fxsino.com — Catalogue de produits et listes de vente en gros d'anneaux Pall en PTFE (base de production de Jiangxi Pingxiang).
