Garnissage structuré 500Y pour colonnes de distillation à haute efficacité

Maison Nouvelles

Garnissage structuré 500Y pour colonnes de distillation à haute efficacité

Garnissage structuré 500Y pour colonnes de distillation à haute efficacité
August 13, 2026

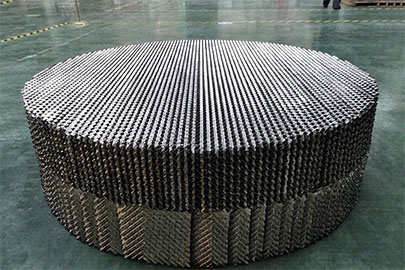

500Y Metal Structured Packing high surface area close-up

Figure 1 : La corrugation haute densité du garnissage 500Y maximise la surface pour le transfert de masse.

Emballage structuré 500Y pour les colonnes de distillation à haute efficacité

Perspectives d'ingénierie : Lorsque votre objectif de distillation est la pureté maximale plutôt que le débit maximal, la colonne 500Y est le choix idéal. Avec une surface spécifique d'environ 500 m²/m³, la 500Y offre la plus faible hauteur équivalente à un plateau théorique (HETP), permettant des séparations de haute pureté dans une colonne de hauteur compacte.Fxsino

1. Spécifications techniques

Le modèle 500Y est conçu pour les séparations exigeantes. Vous trouverez ci-dessous les paramètres standard basés sur : FXSINO Fiche technique Rév.2024-06 :

ParamètreValeurImpact opérationnel
Surface spécifique~500 m²/m³Double la surface de transfert par rapport au 250Y.
HETP typique300 - 400 mmPermet d'obtenir un nombre théorique de plaques par mètre.
Fraction vide~95 - 97%Inférieur à 250Y ; entraîne une chute de pression plus importante.
Facteur de remplissage (Fp)~55 - 65 (SI)Un facteur plus élevé limite la capacité de vapeur maximale.

2. Applications principales et utilisations à haut rendement

Le 500Y est la solution privilégiée lorsque la tâche de séparation est difficile ou que les exigences de pureté sont strictes :

  • Distillation pour la chimie fine et l'industrie pharmaceutique : Séparation d'isomères ou de composés thermosensibles nécessitant une pureté élevée.
  • Récupération de solvants : Obtention de solvants recyclés de haute pureté (par exemple, DMF, toluène) dans des systèmes en boucle fermée.
  • Fractionnement d'hydrocarbures de haute pureté : Séparation des composants à points d'ébullition proches lorsque la volatilité relative est proche de 1,0.
  • Parties supérieures des hautes colonnes : Souvent utilisé dans les parties supérieures des colonnes très hautes où les débits de vapeur sont plus faibles mais où l'efficacité de la séparation est essentielle.

3. Guide de sélection : 500 ans vs 250 ans

Le choix entre une assurance 500Y et une assurance 250Y dépend entièrement de votre facteur limitant. Consultez ce tableau pour un aperçu rapide :

Choisissez 500Y si...Choisissez 250Y si...Élément différenciateur clé
La pureté est la priorité absolue.Le débit est la priorité absolue.Efficacité vs. Capacité.
La hauteur des colonnes est limitée.Le diamètre de la colonne est limité.Espace vertical vs. espace horizontal.
La volatilité relative est faible (<1.1).La volatilité relative est élevée (>1,5).Difficulté de séparation.

4. Sélection des matériaux pour les services corrosifs

En raison de la faible épaisseur des tôles 500Y, le choix du matériau est crucial pour éviter toute déformation sous charge et toute corrosion :

  • Acier inoxydable 316L : La norme pour la plupart des applications chimiques impliquant des acides ou des chlorures faibles.
  • Hastelloy C-276 : Pour des services très agressifs, tels que la distillation de l'acide acétique ou le chlore gazeux humide.
  • Titane: Indispensable pour les services impliquant du chlore humide, de l'eau de mer ou des conditions fortement oxydantes.
  • Note concernant l'acier inoxydable 304 : Non recommandé pour les applications critiques de 500 ans en raison de la faible marge de corrosion et du risque de fissuration sous contrainte.

Avertissement concernant l'installation critique

Le distributeur est non négociable.

Le système 500Y tolère très mal les variations de répartition du liquide. Si le distributeur de liquide n'est pas parfaitement conçu (objectif d'uniformité : ±3 %), le gain d'efficacité du système 500Y sera totalement perdu. N’associez jamais un emballage haute performance à un distributeur de mauvaise qualité.

FAQ rapide

Q : Le 500Y peut-il être utilisé en distillation sous vide ?

R : Généralement, non. En raison de son facteur de remplissage élevé et de la perte de charge importante qui en résulte, le garnissage 500Y n'est pas adapté aux applications sous vide poussé. Utilisez le garnissage 250Y ou un garnissage structuré spécialisé à faible perte de charge pour les colonnes à vide.

Q : L'option 500Y vaut-elle le surcoût ?

R : Oui, si les spécifications de votre produit l'exigent. Si vous utilisez du 250Y pour une séparation complexe, il vous faudrait une colonne beaucoup plus haute pour obtenir la même pureté, ce qui entraînerait des coûts d'investissement et d'exploitation plus élevés.



Demande de courbes de performance hydraulique 500Y

Optimisez la conception de vos colonnes. Contactez FXSINO pour obtenir des données techniques détaillées et un devis.

Contactez FXSINO : jackieqiu9202@gmail.com | +86 18507999558
