Étude de cas de modernisation d'une grande usine chimique : Pratiques de conception pour une amélioration de l'efficacité de 30 % grâce à un garnissage annulaire en selle

Contexte et défis du projet

A tour de décapage des eaux acides/régénérateur d'amines Un important complexe pétrochimique de l'est de la Chine souffrait depuis longtemps d'une capacité insuffisante et d'une forte consommation d'énergie. La tour d'origine, garnie d'un garnissage aléatoire conventionnel, présentait de graves problèmes. canalisation et écoulement pariétal Après des années de fonctionnement, la distribution gaz-liquide s'est dégradée, entraînant une diminution de l'efficacité du transfert de masse. La perte de charge du système a augmenté d'environ 40 %, provoquant une hausse significative de la consommation de vapeur du rebouilleur. De plus, la teneur en H₂S dans le gaz acide régénéré a fluctué, ne respectant pas systématiquement les spécifications environnementales et celles relatives aux produits en aval. Cette tour est devenue un goulot d'étranglement critique, limitant la capacité de l'usine à traiter du pétrole brut à haute teneur en soufre. L'objectif principal de cette rénovation était de remplacer le garnissage existant par un garnissage haute performance sans modifier la structure principale de la tour, afin d'obtenir un rendement optimal. augmentation de capacité de 15 %, amélioration significative de l'efficacité du transfert de masse, et consommation d'énergie du système réduite.

Trois pratiques de conception fondamentales pour une amélioration de l'efficacité de 30 %

Le gain d'efficacité n'était pas le fruit d'un changement isolé, mais d'une optimisation synergique sur trois dimensions clés : l'emballage sélection, matériaux et intégration du système, tous ciblant les goulots d'étranglement spécifiques du processus.

1. Optimisation du choix des emballages : du générique au personnalisé

Diagnostic du problèmeLes anneaux métalliques Pall d'origine ont montré une dégradation rapide de la distribution du film liquide au fil du temps dans le système de solution d'amine visqueuse sujette à la formation de mousse.

Pratique du design: Super anneaux de selle ont été choisis pour remplacer les anneaux Pall. Leur géométrie asymétrique unique offre deux avantages principaux :

• Conception anti-canalisationLes courbes en forme de selle et les entretoises internes perturbent le flux directionnel des fluides, atténuant considérablement l'écoulement pariétal et la canalisation, ce qui conduit à une distribution plus uniforme du lit.
• Utilisation améliorée de la surface interne: Comparées aux garnitures annulaires, les surfaces concaves des anneaux en selle "bercent" mieux le liquide, prolongeant le temps de séjour du film liquide et offrant un chemin plus tortueux au gaz, augmentant ainsi la surface de transfert de masse effective.

Données de casLes tests de performance hydraulique ont indiqué que, pour un même facteur F, les nouveaux anneaux de selle Super Saddle réduisaient le Hauteur équivalente à une plaque théorique (HETP) d'environ 18 % et abaissa le lit chute de pression de 30 à 35 %, établissant ainsi les bases hydrodynamiques du gain d'efficacité.

2. Amélioration des matériaux : Adaptation à l'environnement chimique agressif

Diagnostic du problèmeLes anneaux Pall d'origine en acier au carbone présentaient des risques de corrosion générale et fissuration par corrosion sous contrainte (SCC) Dans un environnement amidé (contenant du CO₂, du H₂S et des traces de produits de dégradation), les produits de corrosion pourraient encrasser le solvant et obstruer les interstices du garnissage, aggravant ainsi la canalisation.

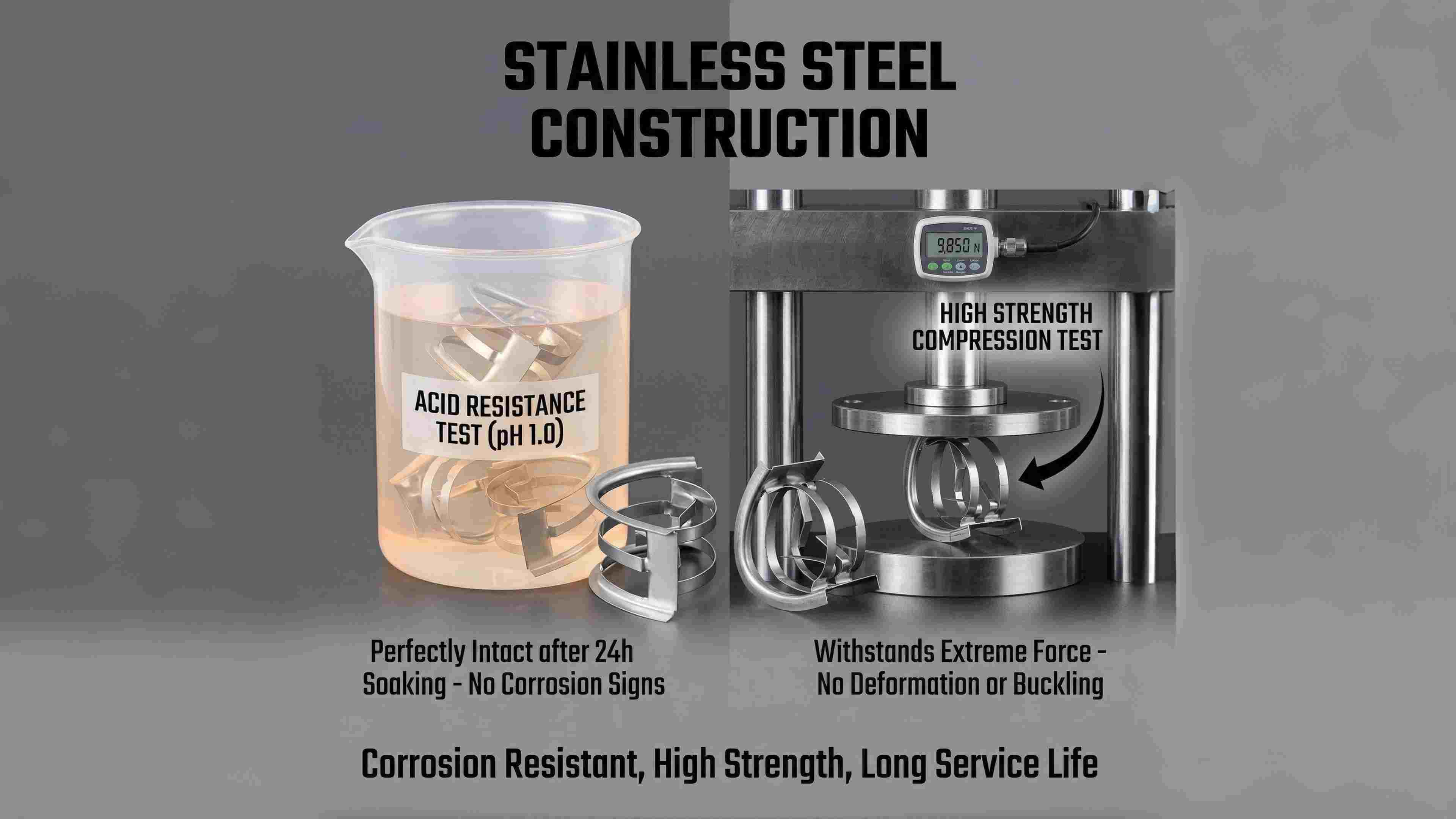

Pratique du designL'acier au carbone a été remplacé par Acier inoxydable duplex 2205 pour les anneaux de selle. Ce matériau combine les avantages des nuances austénitiques et ferritiques :

• résistance supérieure à la corrosion: Offre une résistance nettement supérieure à la corrosion sous contrainte induite par les chlorures et aux environnements aminés par rapport à l'acier inoxydable 316L, assurant ainsi une durée de vie plus longue.
• Haute résistance: Permet de réduire l'épaisseur de la paroi, de diminuer le poids du garnissage, d'augmenter la fraction de vide du lit et de contribuer davantage à la réduction de la perte de charge.

Données de casDes essais de corrosion sur éprouvettes en conditions simulées ont montré un taux de corrosion annuel inférieur à 0,01 mm/an pour l'acier duplex 2205. La durée de vie prévue des garnitures est passée de 4-5 ans à plus de 10 ans, ce qui témoigne d'une évolution plus favorable. Coût total de possession (CTP).

3. Conception de l'intégration du système : « Placement précis » de l'emballage

Diagnostic du problèmeLe simple changement du garnissage, sans optimisation des éléments internes de support, donne des résultats sous-optimaux. Le distributeur de liquide d'origine n'était plus adapté aux caractéristiques de performance du nouveau garnissage.

Pratique du design:

• Co-refonte du distributeur de liquides: UN distributeur de liquide de type auge Il a été recalibré et installé pour correspondre aux caractéristiques de distribution des anneaux de selle, garantissant ainsi une optimisation du nombre de points d'égouttement par unité de surface.
• Optimisation de la structure du litUn lit simple et haut était divisé en deux lits plus courts avec un redistributeur de liquide intermédiaire. Ceci a permis d'éviter efficacement les « effets d'échelle » le long de la colonne, maintenant ainsi une distribution gaz-liquide très uniforme sur toute la section transversale.
• Protocole d'installation rigoureux: Un détail procédure de chargement par couches « à sec » et un protocole d'étalonnage de la mise à niveau du distributeur (tolérance ≤ 3 mm) ont été strictement appliquées pour assurer une parfaite transposition de la conception théorique en pratique.

Résultats de la refonte et validation des performances

Le projet a été réalisé lors de l'arrêt technique de l'usine en 2025 et a démarré avec succès dès la première tentative. Les principaux indicateurs de performance après une période d'essai de six mois sont comparés ci-dessous :

Conclusion et principaux points à retenir

ConclusionCe cas démontre qu'une rénovation de tour chimique combinant la sélection de Garniture de bague de selle haute performance, l'application de matériaux en alliage résistants à la corrosion, et conception d'intégration de systèmes de précision est une voie fiable pour réaliser un gain d'efficacité substantiel (environ 30 % d'amélioration globale dans ce cas). Il ne s'agit pas d'un simple remplacement de composant, mais d'une solution globale fondée sur optimisation hydrodynamique, science des matériaux et meilleures pratiques d'ingénierie.
