Garniture métallique aléatoire : l’outil polyvalent par excellence pour le transfert de masse

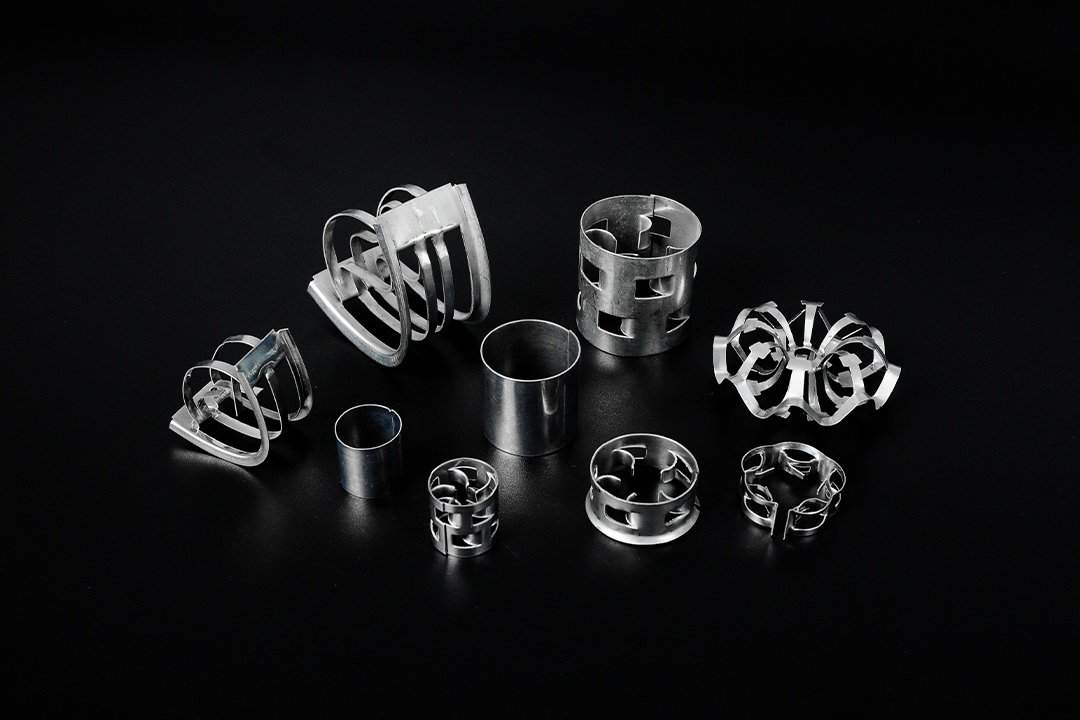

Figure 1 : Types courants d'emballage aléatoire métallique : anneau Pall, selle Intalox et HyPak.

Depuis des décennies, Emballage aléatoire métallique a constitué l'élément de base d'innombrables colonnes de distillation, d'absorption et de stripping. Contrairement aux garnissages structurés, ces unités sont simplement introduites dans la colonne, créant un réseau complexe de passages tortueux. Cette simplicité se traduit par des coûts d'installation réduits, une excellente robustesse mécanique et une tolérance aux charges d'alimentation impures. Elle demeure le choix privilégié pour tours de distillation atmosphérique, systèmes de trempe et épurateurs à usage général.

Ce guide compare les principaux types d'empilement aléatoire de métaux et décrit les facteurs critiques pour une mise en œuvre réussie.

Comparaison des performances et des propriétés

Piège n° 1 : L'installation « déposer et fuir »

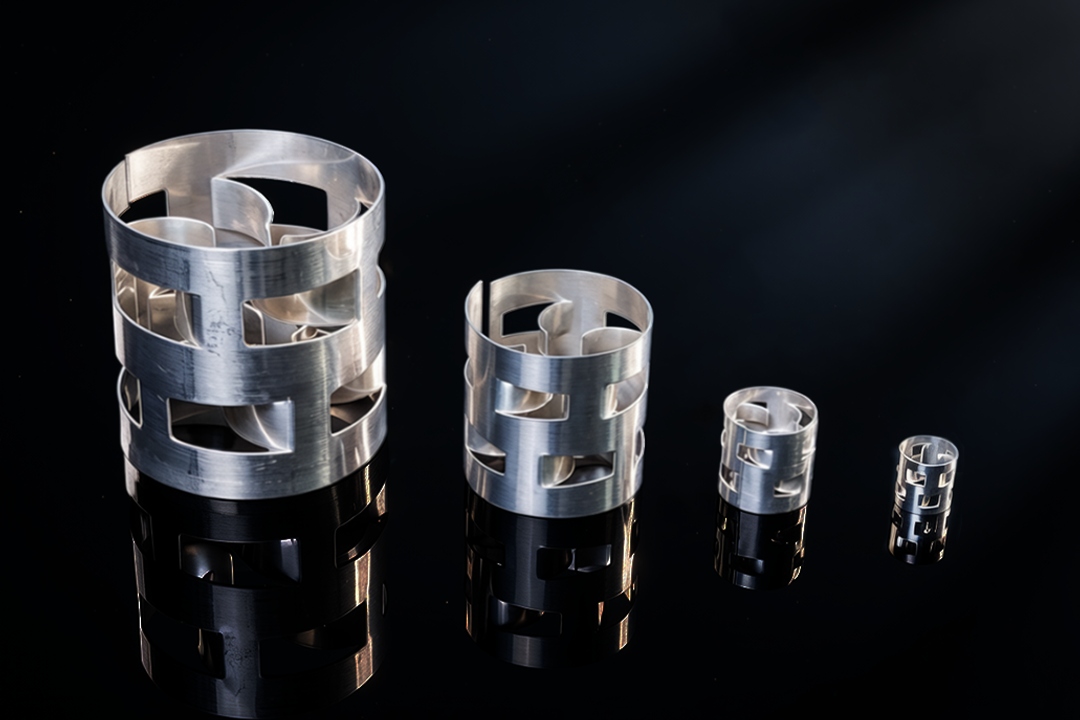

Le simple fait de déverser des matériaux d'emballage du haut d'une haute tour provoque l'accumulation des matériaux les plus légers près des parois et la chute des matériaux les plus lourds vers le centre, créant ainsi une grave mauvaise répartition. Utilisez toujours une goulotte en tissu pour contrôler la descente et déplacez le point de déchargement autour de la section transversale de la colonne afin d'assurer un lit horizontal.

Piège 2 : Ignorer la zone ouverte de la plaque de support

Un empilement aléatoire présente une fraction de vide élevée (généralement 93 à 98 %). Si la plaque de support sous-jacente présente une surface libre trop réduite (<60%), elle devient le facteur limitant la capacité et provoque des inondations prématurées. Assurez-vous que votre grille de support corresponde à la capacité hydraulique du garnissage.

Piège n° 3 : Sélection des matériaux dans les services cycliques

Dans les services impliquant des cycles thermiques (par exemple, les démarrages/arrêts) avec H₂En présence de S ou de chlorures, les aciers inoxydables 304SS ou 316L peuvent souffrir de fissuration par corrosion sous contrainte (SCC). Pour les services de traitement du gaz acide ou les unités de traitement aux amines, spécifiez l'acier inoxydable 410S ou d'autres alliages résistants à la corrosion sous contrainte pour éviter une défaillance catastrophique.

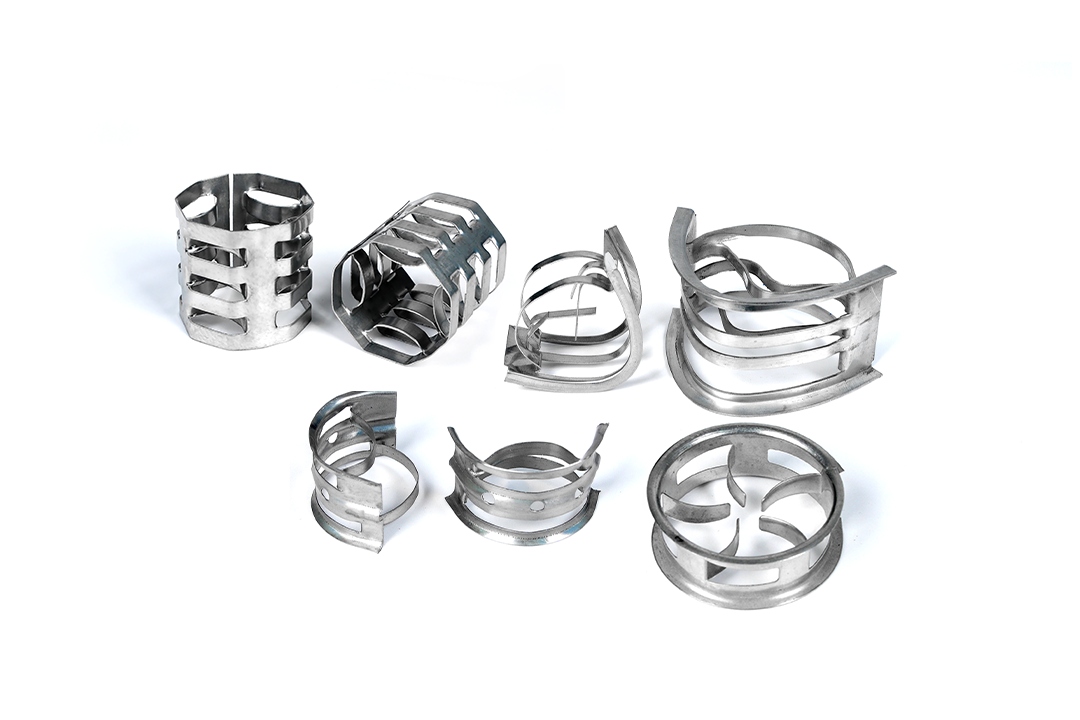

1. Sélection de la taille : Les diamètres de 25 mm et 38 mm constituent les normes industrielles en matière d'efficacité. Les diamètres de 50 mm et 90 mm sont réservés aux applications à haute capacité ou aux services impliquant des matières en suspension.

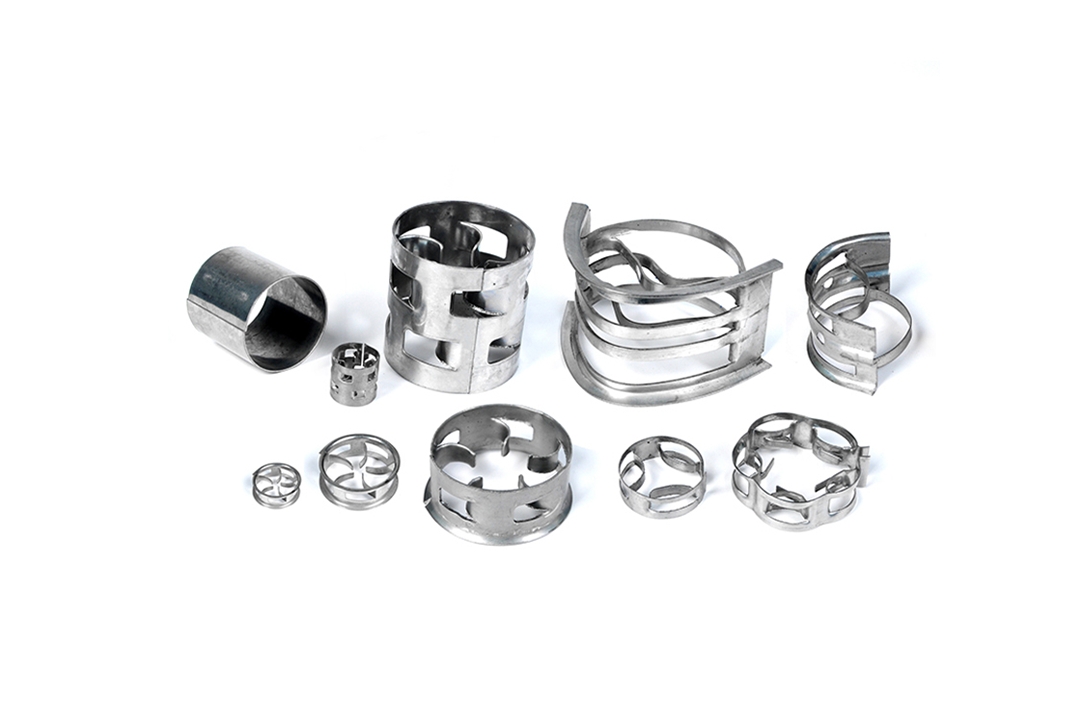

2. Sélection de la géométrie : Utilisez les anneaux Pall pour leur robustesse et leur facilité d'installation. Utilisez les selles Intalox pour une meilleure mouillabilité et une absorption optimale. Utilisez HyPak lors de la rénovation d'une tour pour un débit maximal.
3. Épaisseur de paroi : Pour les applications corrosives, des épaisseurs plus importantes (par exemple, 0,5 mm au lieu de 0,3 mm) prolongent la durée de vie. Pour les applications à haute température (> 400 °C), des épaisseurs plus importantes empêchent la déformation sous charge.
4. Redistribution: Dans les tours de plus de 6 mètres de haut, installer des redistributeurs de liquide quel que soit le type de garnissage pour contrer l'écoulement pariétal et maintenir l'efficacité.

Emballage aléatoire en métal de haute qualité

FXSINO Nous fabriquons une gamme complète de cales métalliques aléatoires, notamment des anneaux Pall, des selles Intalox et des HyPak. Contactez-nous pour obtenir nos tarifs dégressifs et les spécifications techniques.
