Garnissage métallique structuré : la référence en matière de séparation à haute efficacité

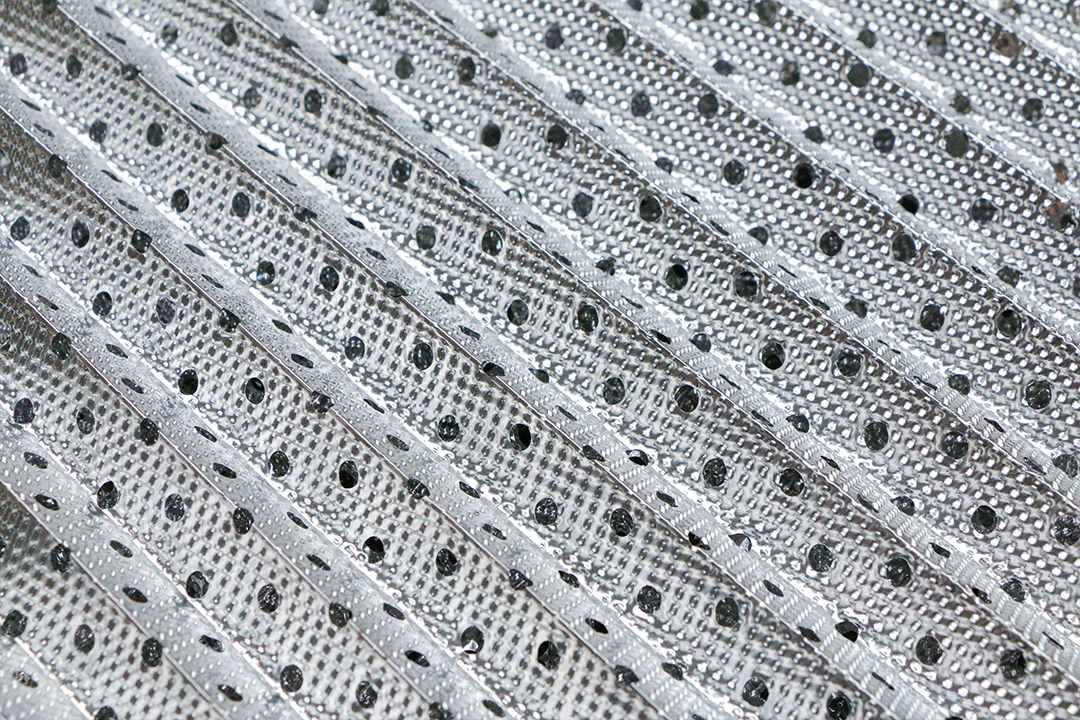

Figure 1 : Feuilles ondulées de précision d'emballage structuré métallique maximisant la surface.

Lorsque votre processus de séparation exige une pureté maximale et une consommation d'énergie minimale, Emballage métallique structuré est la solution définitive. Composé de feuilles de métal ondulées avec précision, ce garnissage crée un chemin d'écoulement géométriquement ordonné qui élimine la canalisation et minimise la perte de charge. C'est la norme industrielle pour distillation sous vide, CO₂ capture et séparations pétrochimiques complexes.

Ce guide explique en détail comment sélectionner les spécifications optimales et éviter les erreurs d'installation courantes afin de garantir des performances optimales de la colonne.

Comparaison des performances et des propriétés

Piège 1 : Mauvaise distribution du liquide

Le garnissage structuré est extrêmement sensible à une mauvaise répartition du liquide. Si le distributeur de liquide ne parvient pas à assurer un écoulement uniforme sur toute la surface du garnissage, l'efficacité chute brutalement. N’utilisez jamais un garnissage structuré haute performance avec un distributeur usé ou mal conçu. Investissez dans un distributeur à bac ou à pulvérisation de haute qualité.

Piège n° 2 : Mise à niveau incorrecte lors de l’installation

Contrairement au garnissage aléatoire, le garnissage structuré doit être parfaitement horizontal. Même une inclinaison d'un degré seulement peut entraîner une fuite de vapeur du côté haut du garnissage. Utilisez un niveau laser ou un niveau à bulle lors de l'installation pour vous assurer que chaque couche est parfaitement horizontale.

Piège 3 : Ignorer les essuie-murs

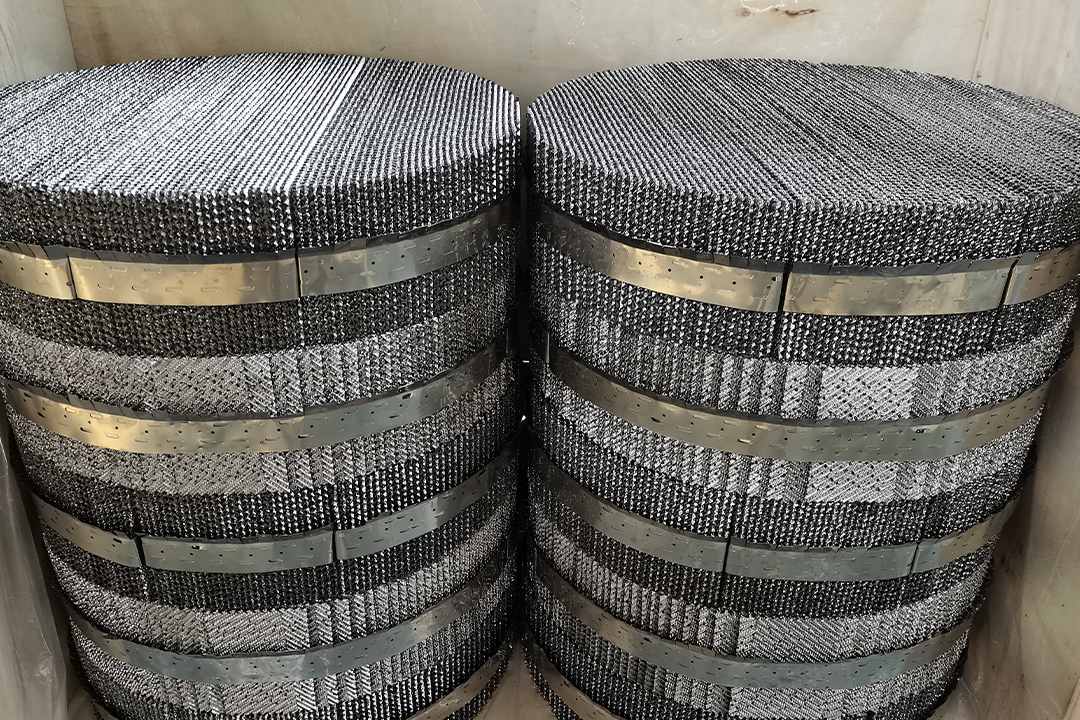

La vapeur a tendance à se canaliser le long de la paroi de la colonne. Sans racleurs muraux, cette vapeur contourne la zone de transfert de masse. Veillez à ce que votre conception d'emballage comprenne des racleurs muraux segmentés qui renvoient la vapeur dans les canaux de la feuille ondulée.

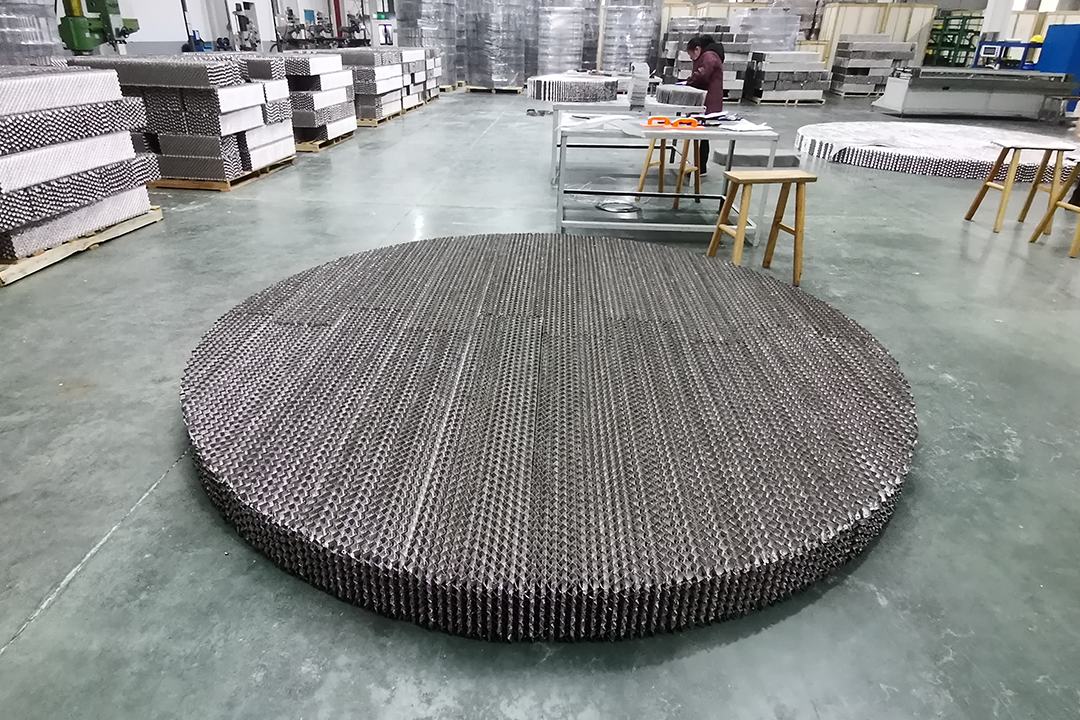

1. Sélection du modèle : Choisissez le modèle 250Y pour la distillation et l'absorption générales (bon compromis entre efficacité et capacité). Choisissez le modèle 500Y pour les séparations de haute pureté nécessitant un plus grand nombre d'étages théoriques dans un espace réduit.
2. Sélection des matériaux : Utilisez l'acier inoxydable 304 pour les applications courantes. Optez pour l'acier inoxydable 316L pour les environnements acides ou l'acier inoxydable 410 pour la trempe à haute température. En cas de corrosion extrême (par exemple, H₂S ou chlorures), envisagez le Monel ou le titane.
3. Traitement de surface : Pour les liquides à faible tension superficielle, demandez des feuilles perforées ou texturées afin d'améliorer l'étalement du liquide et l'efficacité du mouillage.
4. Hauteur maximale du lit : Bien que le garnissage structuré soit performant dans les lits profonds, installez des redistributeurs de liquide tous les 6 mètres de hauteur de garnissage pour contrer les effets de l'écoulement pariétal.

Optimisez votre colonne grâce à un garnissage structuré conçu sur mesure.

FXSINO Nous fournissons des garnitures métalliques structurées de précision (250Y, 350Y, 500Y) pour les raffineries et les usines chimiques du monde entier. Contactez nos ingénieurs pour une analyse hydraulique et un devis.
