Garnissage en treillis métallique : efficacité maximale pour la séparation de haute pureté

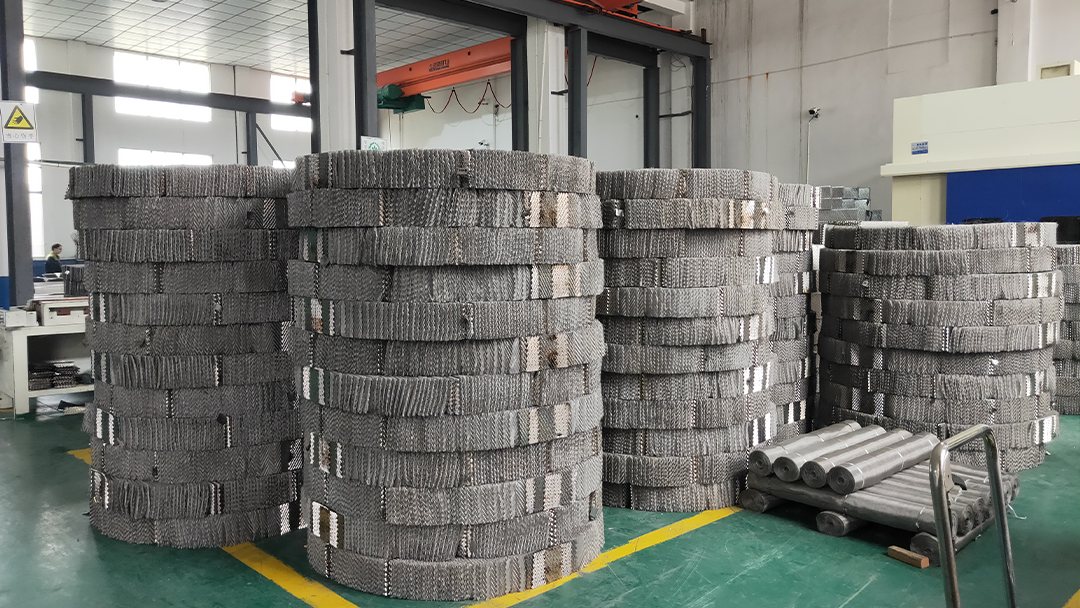

Figure 1 : Garnissage en gaze métallique tissée de précision offrant un HETP ultra-faible.

Quand chaque plaque théorique compte, Garniture en treillis métallique est le champion incontesté. Contrairement aux garnitures en tôle, la maille tissée crée une tension superficielle microscopique, permettant aux liquides de se répartir en un film ultra-mince. Il en résulte une HETP (hauteur équivalente à une plaque théorique) extrêmement faible, ce qui la rend essentielle pour synthèse pharmaceutique, séparation isotopique et distillation sous vide poussé.

Ce guide explique comment manipuler et spécifier le garnissage en gaze pour obtenir une pureté inégalée sans risque d'inondation catastrophique.

Comparaison des performances et des propriétés

Piège n° 1 : Inondation instantanée par les scories de soudage

Les mailles du tamis sont minuscules (généralement de 40 à 100 mesh). Une seule goutte de laitier de soudure ou une particule de rouille provenant du récipient peut obstruer des dizaines de cellules. Ne jamais installer le garnissage en gaze avant que les essais hydrostatiques et le nettoyage mécanique de la paroi de la tour ne soient terminés.

Piège 2 : Défaillance de la capillarité

La gaze utilise la tension superficielle pour étaler le liquide. Si le liquide est trop visqueux ou si sa tension superficielle est trop faible (par exemple, avec des solvants fluorés), le liquide ne s'étalera pas, créant des zones sèches. Vérifier les propriétés du fluide par rapport aux limites de mouillabilité de la gaze.

Piège 3 : Dommages mécaniques pendant le chargement

Le maillage est fragile. Faire glisser des blocs les uns sur les autres ou les laisser tomber risque d'accrocher les fils et de détruire la géométrie. Manipuler avec des gants de coton propres et utiliser des ventouses rembourrées. pour l'installation.

1. Nombre de mailles : Un tamis plus fin (par exemple, 100 mesh) augmente l'efficacité mais réduit la capacité. Un tamis de 40 à 60 mesh est standard pour la plupart des distillations.
2. Type de sertissage : Spécifiez « Double Crimp » pour les environnements à fortes vibrations afin d'éviter le dénouement du tissage.
3. Sélection de l'alliage : Pour les environnements corrosifs, l'acier inoxydable 316L est la norme. En cas de fissuration sous contrainte par les chlorures, il est recommandé d'utiliser de l'Hastelloy C276 ou du Monel.
4. Taille du bloc : Assurez-vous que les blocs passent par le trou d'homme avec un jeu de 25 mm pour éviter qu'ils ne se plient lors de l'entrée.
