Garniture structurée en céramique : la solution ultime contre la corrosion et la chaleur extrêmes

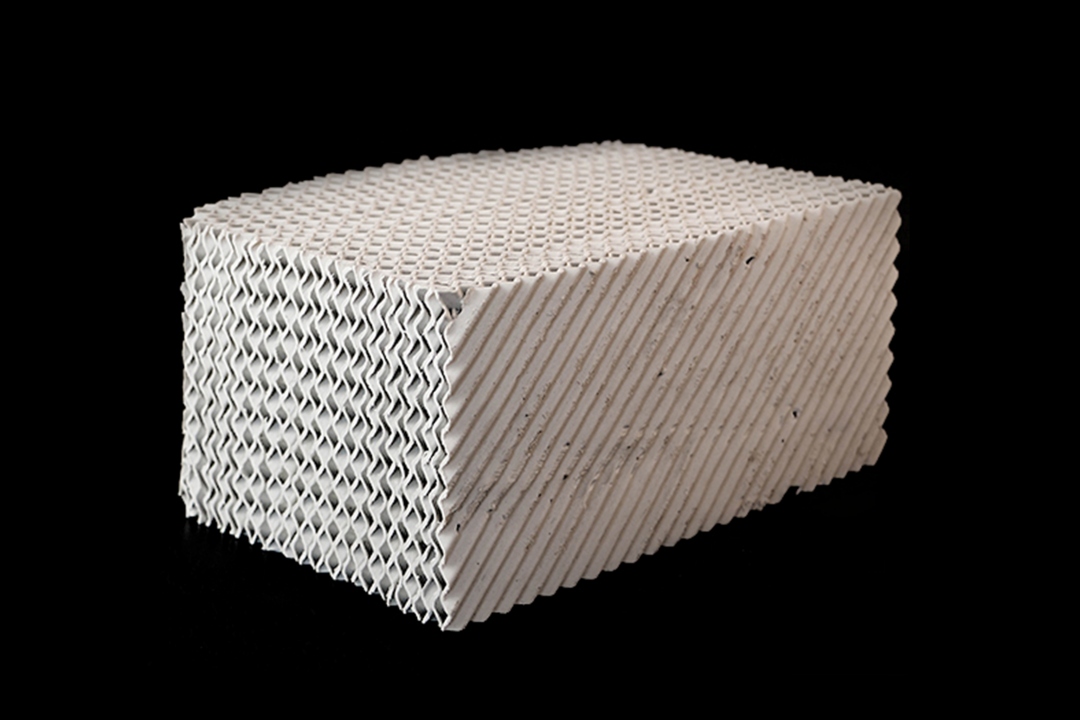

Figure 1 : Garniture structurée en céramique émaillée à haute résistance à l'écrasement.

Lorsque les températures de traitement dépassent 200 °C ou impliquent des acides très concentrés (98 % H2SO4, HCl), les métaux et les plastiques cèdent. Garnissage structuré en céramique Elle allie l'efficacité de la géométrie moderne à l'inertie chimique de la céramique. C'est la référence absolue pour usines d'acide sulfurique, épurateurs caustiques et oxydateurs thermiques régénératifs à haute température (RTO).

Ce guide explique comment concevoir des systèmes de garnissage en céramique pour éviter la casse et maximiser l'efficacité thermique.

Comparaison des propriétés des matériaux

Piège 1 : Fracture par choc thermique

Les céramiques ont une faible conductivité thermique. Un chauffage ou un refroidissement rapide (par exemple, un lavage à l'eau froide dans une tour chaude) provoque une dilatation irrégulière, ce qui entraîne des fissures. Augmenter toujours la température lentement (max. 50 °C/heure). au démarrage et à l'arrêt.

Piège n° 2 : Surcharge du réseau de support

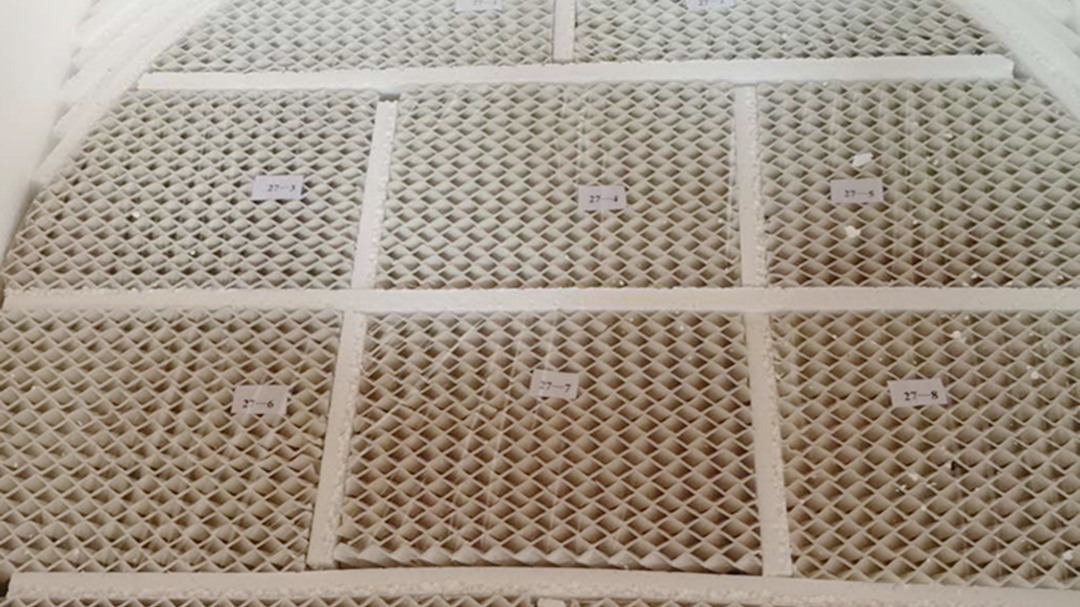

Le garnissage en céramique est extrêmement lourd (densité d'environ 2 400 kg/m³). Un lit de 6 mètres peut exercer une pression considérable sur la plaque de support. Renforcez la structure de support avec des poutres en I. et veiller à ce que la surface libre soit supérieure à 75 % afin d'éviter l'écrasement.

Piège 3 : Écaillage lors de l’installation

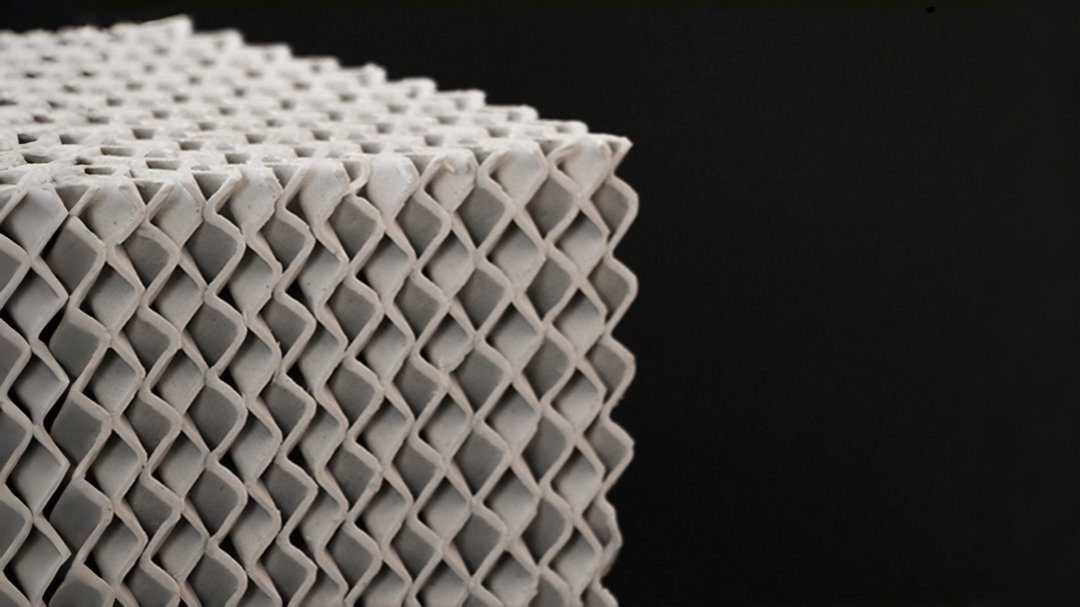

Les bords ondulés des blocs de céramique structurée sont tranchants et fragiles. Leur chute crée des microfissures qui se propagent sous l'effet des contraintes. Utilisez des sangles rembourrées ou des ventouses de levage.; ne jamais déposer de blocs directement les uns sur les autres.

1. Type d'émail : Spécifiez « glaçage acide » pour une utilisation avec des produits sulfuriques afin de réduire la tension superficielle et d'améliorer la mouillabilité.
2. Force d'écrasement : Pour les tours de plus de 8 m de haut, demandez une teneur en alumine haute densité (>65%) pour éviter une rupture par compression.
3. Dimensions du bloc : Les blocs standard mesurent 395 x 195 mm. Assurez-vous que votre trou d'homme est suffisamment large pour permettre l'accès (diamètre minimum de 600 mm).
4. Étanchéité des joints : Utilisez du ciment résistant aux acides ou une corde en fibre céramique entre les couches pour empêcher la fuite de vapeur.

Demande de devis pour emballage céramique

FXSINO Nous fournissons des garnitures structurées en céramique de haute précision pour les usines chimiques les plus exigeantes au monde. Contactez-nous pour obtenir les plans techniques et les tarifs dégressifs.
