Joint d'étanchéité annulaire creux en plastique | Anneau ondulé en plastique PP/PE pour tour de refroidissement et d'absorption

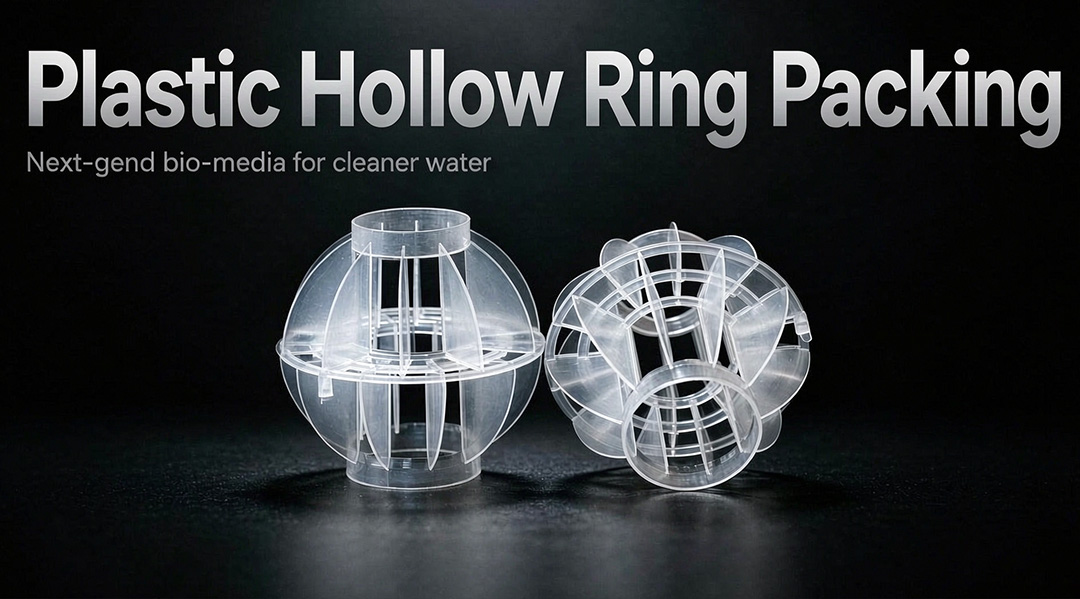

Note de l'ingénieur : Le garnissage annulaire creux en plastique (communément appelé anneau ondulé) est un garnissage aléatoire économique doté d'une paroi extérieure ondulée et d'un noyau creux. Sa conception ondulée accroît la turbulence de surface sans réduire l'espace vide, offrant un transfert de masse supérieur de 15 à 20 % à celui des anneaux Raschig standard, pour une perte de charge deux fois moindre que celle des anneaux pleins. Fabriqué en PP (polypropylène) ou PE (polyéthylène), il est particulièrement adapté aux tours de refroidissement, aux épurateurs et aux… service d'absorption générale.

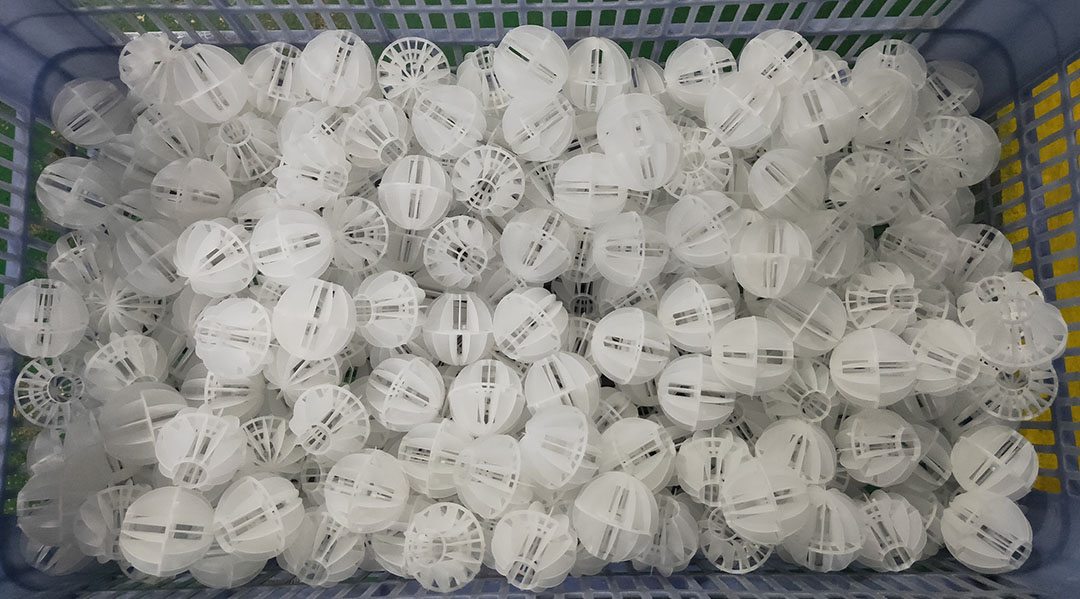

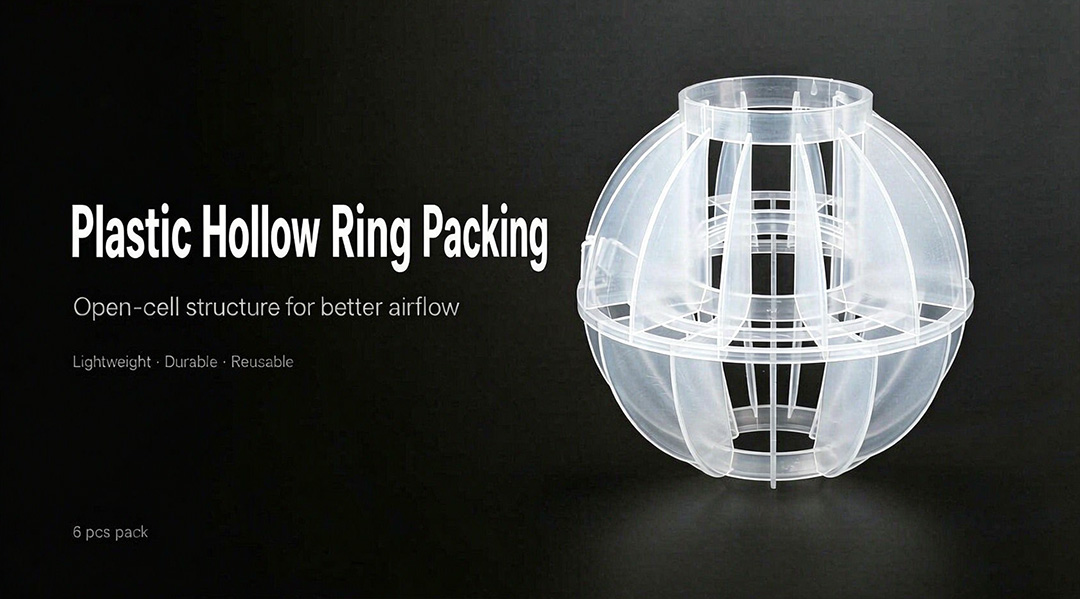

• • Mur ondulé : Augmente la surface mouillée effective de 20 à 30 % par rapport aux anneaux lisses de même taille nominale.
• • Noyau creux : Maintient une faible résistance à l'écoulement du gaz — chute de pression typique < 80 Pa/m à charge de fonctionnement.
• • Léger : Densité du PP = 0,91 g/cm³ — les garnissages pèsent 60 % de moins que leurs équivalents en céramique, réduisant ainsi la charge structurelle de la tour.
• • Auto-alignement : Le déversement aléatoire positionne naturellement les anneaux de manière à minimiser l'imbrication (contrairement aux anneaux lisses de Raschig qui ont tendance à s'empiler).

• • Tours de refroidissement (à flux croisés et à contre-courant) : Les anneaux ondulés en polyéthylène noir résistent aux UV et supportent l'eau ambiante jusqu'à 80 °C. Leur porosité élevée empêche le colmatage par les matières en suspension dans les systèmes à circuit ouvert. Profondeur du lit : généralement de 1,2 à 2,0 m.
• • Absorption de gaz (SO₂)₂, HCl, NH₃, CO₂): Les anneaux ondulés en polypropylène sont conçus pour traiter les liquides de lavage chauds et corrosifs. Leur surface ondulée favorise l'étalement du film liquide, améliorant ainsi le transfert du soluté. La profondeur du lit garni varie de 2 à 4 m selon l'efficacité d'élimination recherchée.
• • Désorption/désorption à la vapeur : Le polypropylène (PP) supporte la vapeur saturée jusqu'à 100 °C. Il est souvent utilisé dans les stations d'épuration pour l'élimination des COV.
• • Réacteurs à biofilm : La surface ondulée offre davantage de points d'ancrage pour la croissance microbienne que les anneaux lisses. Utilisée dans les filtres percolateurs et les systèmes hybrides MBBR.

• Méthode de vidage : Répartissez les anneaux uniformément sur la section transversale de la tour. Ne les laissez pas tomber d'une hauteur excessive (> 3 m) ; utilisez une goulotte ou une chaussette pour éviter la casse des anneaux en PE à paroi mince.
• Grille de support : Utilisez un grille de support de bosse de chameau avec une surface ouverte ≥ 80 %. L'espacement des barres doit être ≤ 0,6 × la taille nominale de l'anneau (par exemple, ≤ 15 mm pour les anneaux de 25 mm).
• Limiteur de lits : Pour les applications sous vide ou à haute vitesse de gaz, installez un plaque de butée/de maintien pour éviter la fluidification. Les anneaux légers en PP/PE sont particulièrement sujets au soulèvement.
• Indemnité de règlement : Les anneaux en plastique peuvent se tasser de 2 à 5 % après la première utilisation en raison de l'imbrication et du fluage. Prévoyez 3 % de volume supplémentaire lors de la charge initiale.
• Distribution des liquides : Essentiel pour un mouillage uniforme. Utiliser un distributeur de liquide avec ≥ 50 points de goutte par m² pour les tailles de 25 à 38 mm ; ≥ 25 points/m² pour 50 mm et plus.

Q : Bague Ripple ou bague Pall — laquelle choisir ?

A : Les anneaux Pall possèdent des ouvertures internes (doigts) qui augmentent le contact entre les surfaces internes, améliorant légèrement le transfert de masse (HETP plus faible). Les anneaux ondulés, dépourvus d'ouvertures, sont plus simples à mouler et moins coûteux, tandis que leur paroi ondulée assure une bonne turbulence. Privilégiez les anneaux Pall pour la distillation et les applications exigeant une efficacité maximale ; optez pour les anneaux ondulés pour le refroidissement, l'absorption primaire et les projets à faible coût.

Q : Puis-je utiliser des anneaux ondulés en PP dans une tour de refroidissement à eau chaude (> 80 °C) ?

A : Le polypropylène (PP) supporte une température continue jusqu'à 100 °C et convient donc à la plupart des applications d'eau chaude (l'eau de retour des tours de refroidissement est généralement à 40–55 °C). Si votre tour subit des pics intermittents au-dessus de 100 °C, envisagez des alternatives revêtues de PVDF ou de PTFE ; contactez FXSINO pour connaître les options haute température.

Q : Quel est le poids d'un mètre cube de garnissage à anneaux ondulés ?

A : La masse volumique apparente dépend de la taille et du matériau. Pour des anneaux ondulés en PP de 50 mm, comptez environ 55 à 65 kg/m³ (en incluant environ 5 % de tassement dû aux vides). Le PE est légèrement plus lourd, à environ 70 à 80 kg/m³. Cette masse volumique est suffisamment faible pour que la plupart des tours ne nécessitent pas de renforcement structurel, contrairement aux garnissages céramiques qui dépassent les 700 kg/m³.

Obtenez un devis pour du plastique Garniture à anneaux creux

FXSINO est un fabricant de garnitures et d'éléments internes pour tours de refroidissement — anneaux ondulés en plastique, anneaux PallGrilles de support et distributeurs de liquides. Dimensions sur mesure, matériaux PP/PE/PVDF, expédition dans le monde entier.

Indiquez-nous le diamètre de votre tour, la profondeur du lit, le fluide de service (eau de refroidissement, lavage acide, etc.), la température de fonctionnement et le matériau souhaité (PP ou PE). Nous vous recommanderons la taille d'anneau appropriée, calculerons le volume total et vous fournirons un devis le jour même, incluant le délai de livraison. FXSINO propose des solutions complètes de tours garnies. grilles de support et limiteurs de lit à distributeurs de liquides.
