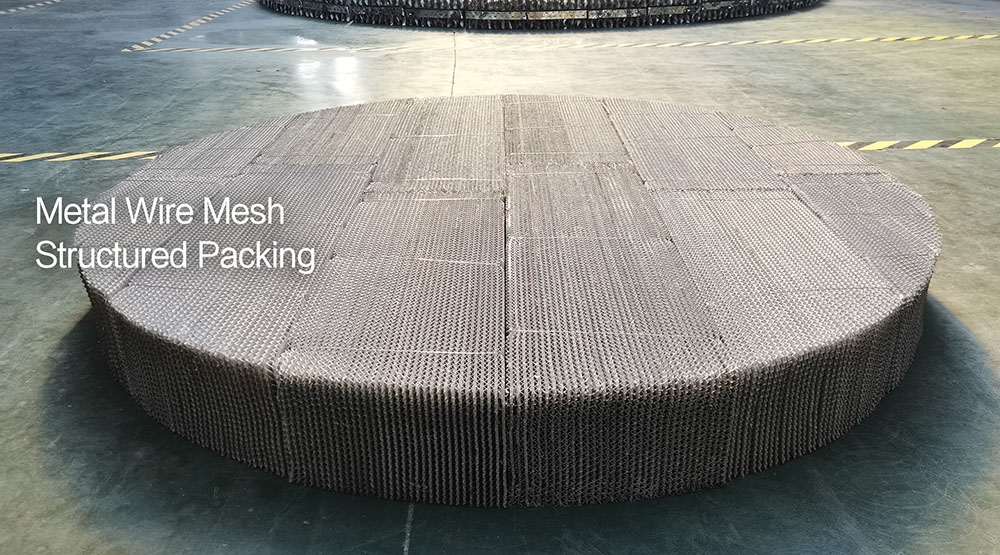

Figure 1 : Disques de garnissage en treillis métallique ondulé (250Y et 500Y) — le garnissage structuré le plus efficace pour la distillation de précision.
Note de l'ingénieur : Également connu sous le nom de garnissage en treillis métallique ondulé (ou type « ondulé » sur certains marchés), le garnissage structuré en treillis métallique offre la plus faible hauteur de paroi (HETP) de tous les garnissages de colonne — jusqu’à 150 mm par étage théorique. Il est le choix de référence pour la distillation de précision, la séparation isotopique et les applications sous vide thermosensibles. Comparez avec notre Garnissage structuré général pour la distillation pour les alternatives aux plaques perforées.
emballage structuré en treillis métallique Il est constitué de feuilles ondulées (gaze) tissées à partir de fils métalliques fins, assemblées en disques cylindriques adaptés au diamètre de la tour. Les ondulations sont disposées selon des angles alternés (généralement 45° pour le type « Y », 30° pour le type « X »), créant un réseau très uniforme de canaux d'écoulement triangulaires.
Contrairement aux garnissages à plaques perforées (qui utilisent des feuilles de métal estampées), les garnissages en treillis métallique utilisent une gaze tissée, offrant une surface spécifique trois fois supérieure et une excellente mouillabilité capillaire. Ceci se traduit par des valeurs HETP de 150 à 400 mm, contre 400 à 600 mm pour les garnissages structurés à plaques. En contrepartie : une capacité d’inondation plus faible (facteur F de 1,5 à 2,5 Pa).0,5) et un coût plus élevé.

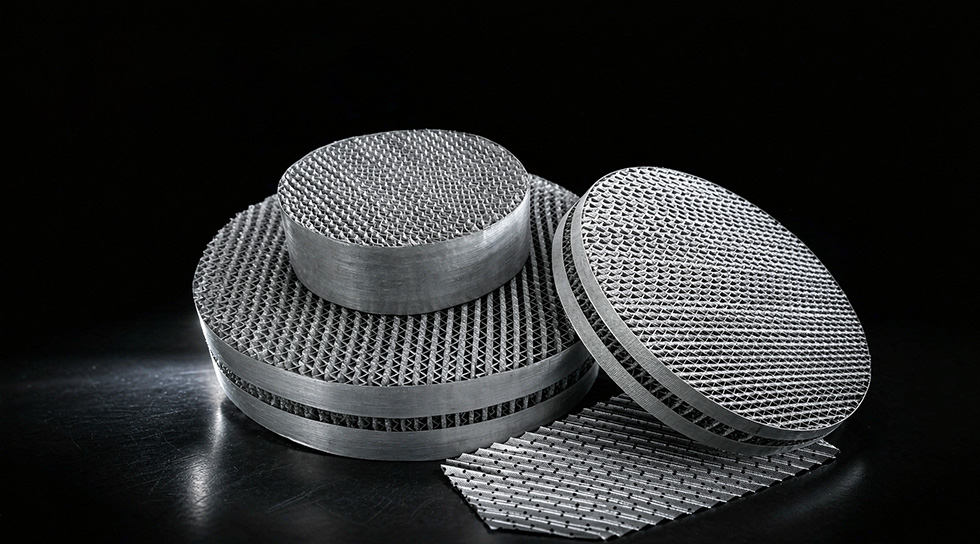

Figure 2 : Toile métallique tissée avec des ondulations en Y à 45° — la microstructure qui permet d'obtenir un HETP aussi bas que 150 mm.
Les données ci-dessous correspondent aux valeurs standard du secteur pour les garnitures en treillis métallique SS304/316L. FXSINO fabrique sur mesure selon l'identification de votre tour, avec des hauteurs de segment de 50 à 200 mm par disque.
| Modèle | Surface (m²/m³) | Fraction de vide (%) | HETP typique (mm) | ΔP (kPa/étape) | Facteur F (Pa0,5) |
|---|---|---|---|---|---|
| 250Y | 250 | 95,0 | 250–400 | 0,2–0,3 | 2,0–2,5 |
| 350Y | 350 | 93,0 | 180–280 | 0,15–0,25 | 1,8–2,3 |
| 500Y | 500 | 90,0 | 120–200 | 0,1–0,2 | 1,5–2,0 |
| 700Y | 700 | 85,0 | 80–150 | 0,08–0,15 | 1,2–1,8 |
Données compilées à partir des fiches techniques des garnissages structurés en treillis métallique conformes aux normes industrielles. La température critique d'équilibre (HETP) et la différence de pression (ΔP) varient en fonction de la charge liquide/vapeur. Remplacer par les valeurs mesurées par FXSINO avant publication.
Les garnitures en treillis métallique sont disponibles dans une large gamme de métaux. Leur sélection suit les mêmes critères de corrosion que pour les autres éléments internes des tours — voir notre Guide d'emballage structuré 304 vs 316L pour les seuils détaillés :
| Matériel | résistance à la corrosion | Température maximale | Meilleures applications | Coût relatif |
|---|---|---|---|---|
| SS304 | Bon (sans chlorure) | 450 °C | Matières organiques, solvants, fractions non corrosives | Ligne de base |
| SS316L | Excellent (résistant aux chlorures) | 450 °C | Produits pharmaceutiques, solvants chlorés, produits de coupe acides | +15–25% |
| Cuivre / Laiton | Bon (non oxydant) | 200°C | Récupération de solvants, service antistatique | +20–30% |
| Nickel / Monel | Excellent (caustique, HF) | 500 °C | Distillation caustique, produits fluorés | +100–150% |
| Hastelloy C-276 | Supérieur (acide fort/chlorure) | 650 °C | HCl, Cl2, service corrosif sévère | +200–300% |

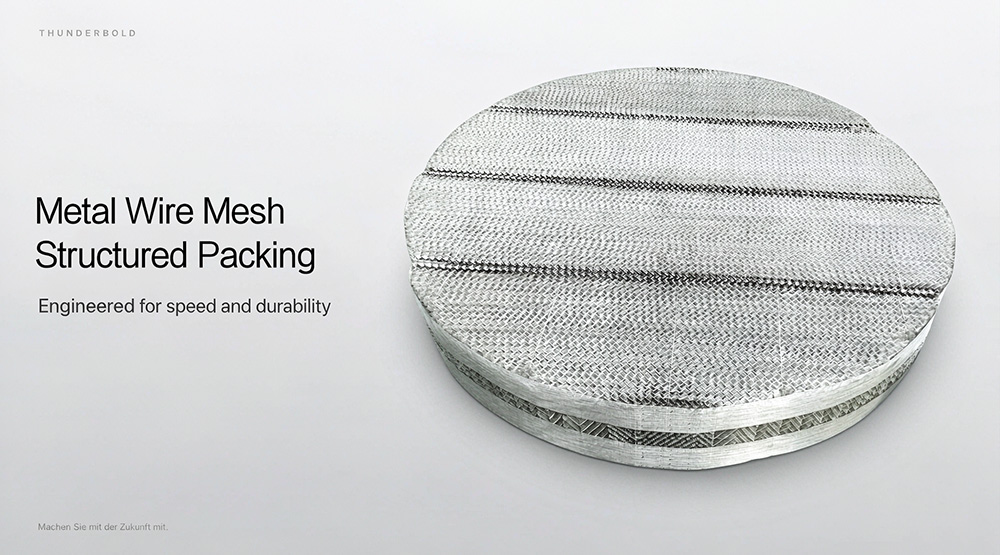

Figure 3 : Disques en treillis métallique SS304 (à gauche) vs SS316L (à droite) — les deux offrent une efficacité identique ; le 316L ajoute une immunité au chlorure.
| Facteur | Grillage métallique (Cette page) | Plaque perforée (page de distillation) |
|---|---|---|
| HETP | 150–400 mm (excellent) | 400–600 mm (bon) |
| Capacité de crue | Faible (F 1,5–2,5) | Élevée (F 2,5–3,5) |
| Coût par m³ | Plus haut (gaze tissée) | Inférieur (feuille estampillée) |
| Idéal pour | Séparation de précision, sous vide, thermosensible | Absorption à haut débit, distillation générale |

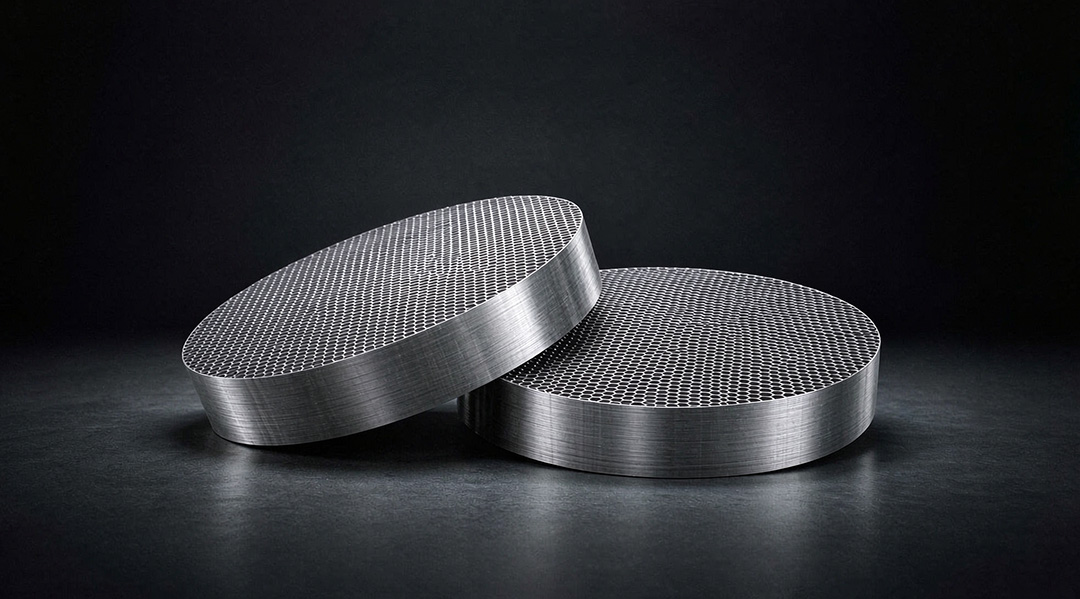

Figure 4 : Disques en treillis métallique 500Y empilés dans une colonne de distillation sous vide de 0,8 m de diamètre intérieur avec collecteur et redistributeur de liquides entre les sections.
Q : Quelle est la différence entre un garnissage structuré en treillis métallique et un garnissage structuré en plaques perforées ?
A : La toile métallique (gaze) utilise des filaments tissés et offre une hauteur de refoulement (HETP) minimale de 150 mm, idéale pour les applications de précision et sous vide. La plaque perforée utilise des feuilles embouties, offre une capacité de remplissage deux fois supérieure, mais une HETP de 400 à 600 mm. Voir la section 4 ci-dessus pour le tableau comparatif complet.
Q : Les garnitures en treillis métallique peuvent-elles être nettoyées en place (NEP) ?
R : Oui, mais avec précaution. La gaze fine retient plus facilement les particules que les garnissages plats. Utilisez des boules de lavage à basse pression (2 à 3 bars) et vérifiez la perméabilité. En cas d'encrassement par des polymères, un trempage chimique (à base de soude ou de solvant) est préférable à un nettoyage mécanique.
Q : Quel est le délai de livraison pour les tailles sur mesure ?
A: Les tubes standard 250Y/500Y en acier inoxydable 304/316L sont expédiés sous 10 à 15 jours. Les alliages sur mesure (Hastelloy, titane) ou les angles de corrugation non standard (type X) nécessitent un délai de 25 à 35 jours. Quantité minimale de commande : 0,5 m³. Veuillez nous communiquer l’identifiant de la tour, la hauteur du plateau et les conditions de traitement.
Veuillez nous indiquer le diamètre de votre tour, la hauteur du garnissage, la pression de service (surtout si elle fonctionne sous vide) et la composition du fluide. Nous vous indiquerons le modèle optimal (250Y/350Y/500Y/700Y), vous recommanderons la qualité du matériau et vous fournirons les éléments adaptés. grilles de support, distributeurs de liquides, et limiteurs de lit pour un ensemble de tour complet.
Contactez FXSINO : jackieqiu9202@gmail.com | +86 18507999558
