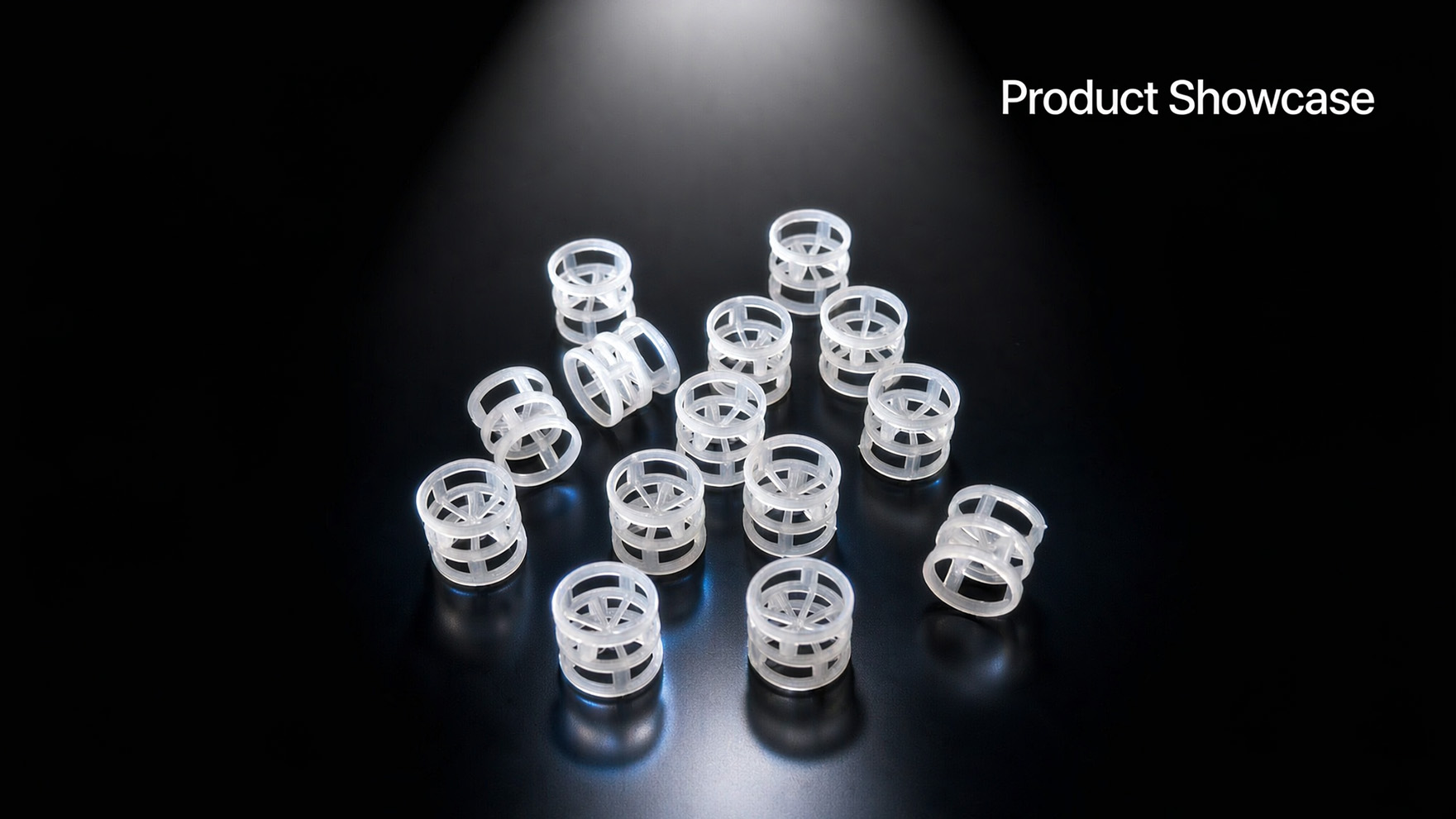

Figure 1 : Anneaux Pall en plastique — variantes PP, RPP, CPVC et PVDF pour l'absorption et le lavage en service corrosif.
Note technique : Lorsque votre colonne fonctionne à une température inférieure à 100 °C et traite des flux aqueux corrosifs, les garnitures métalliques sont surdimensionnées et finiront de toute façon par se corroder. Les anneaux Pall en plastique (PP, RPP, CPVC et PVDF) offrent une porosité supérieure à 90 %, une faible perte de charge et une immunité totale à la corrosion, à un coût bien moindre. Voici les spécifications complètes.
L'anneau Pall est le garnissage aléatoire le plus répandu au monde. Dérivé de l'anneau Raschig, il conserve sa forme cylindrique (hauteur égale diamètre) et sa paroi est percée de deux rangées d'ouvertures, dont les languettes sont recourbées vers le centre. Cette simple modification géométrique transforme ses performances : les ouvertures créent des surfaces de mouillage internes et des passages de gaz ouverts, éliminant ainsi la canalisation importante et la forte perte de charge caractéristiques des anneaux Raschig classiques.
Lorsqu'il est moulé à partir de thermoplastiques (PP, RPP, PVC, CPVC, PVDF), l'anneau Pall devient un garnissage aléatoire léger, anticorrosion et économique, adapté à l'absorption, au lavage, au refroidissement et à l'élimination des liquides et gaz corrosifs non oxydants.

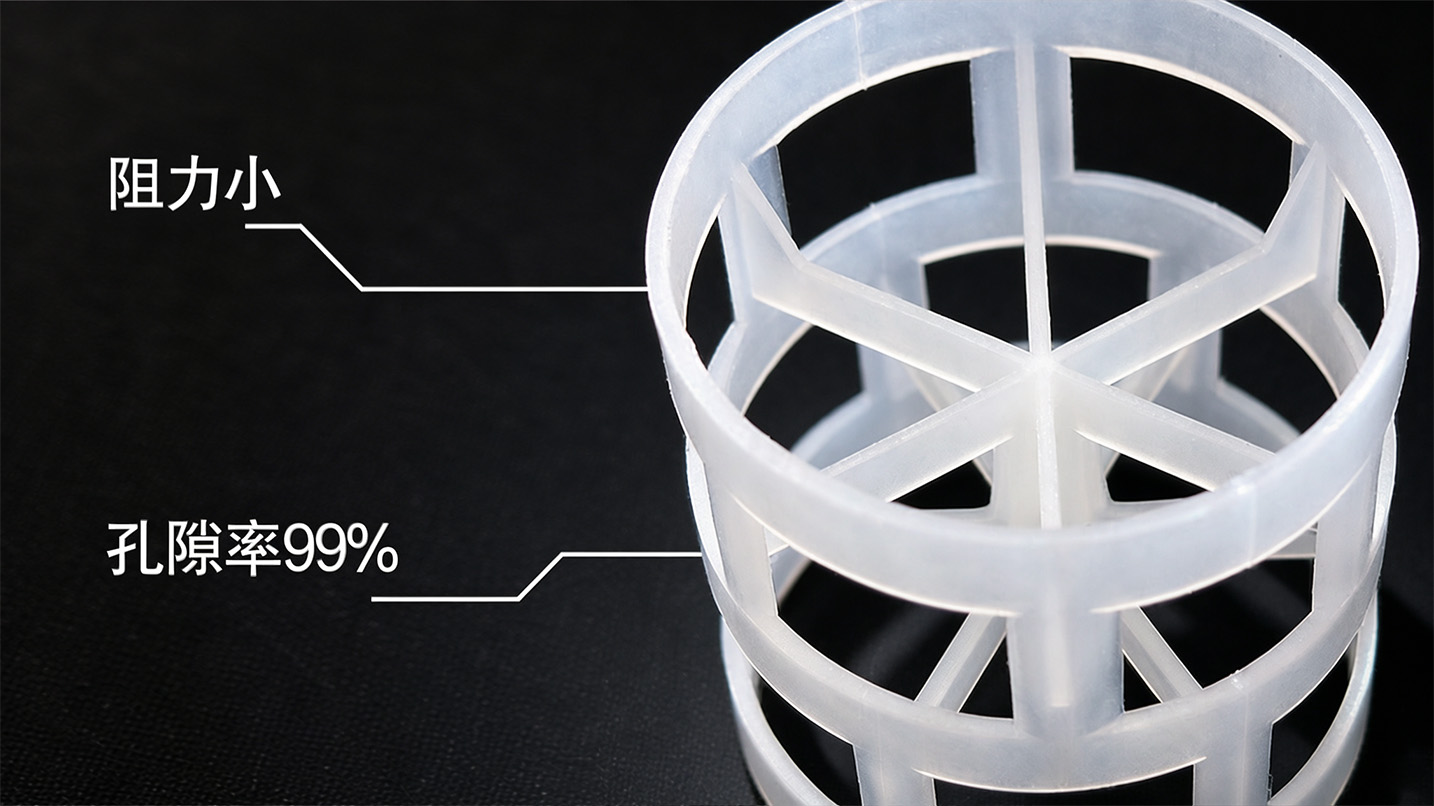

Figure 2 : Les fenêtres perforées et les doigts courbés vers l'intérieur créent des surfaces de mouillage internes et ouvrent les voies d'écoulement des gaz.
Les données suivantes s'appliquent aux anneaux Pall standard en PP. Les autres matériaux (RPP, PVC, CPVC, PVDF) présentent les mêmes dimensions géométriques, leur masse volumique apparente variant selon la densité du polymère.
| Dimensions D×H×T (mm) | Surface (m²/m³) | Fraction de vide (%) | Nombre de pièces en vrac (pièces/m³) | Masse volumique apparente (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 1,0 | 299 | 90,0 | 214 000 | 105 |
| 25 × 25 × 1,2 | 219 | 93,4 | 51 900 | 75 |
| 38 × 38 × 1,4 | 146 | 94,5 | 13 800 | 68 |
| 50 × 50 × 1,5 | 109 | 94,9 | 6 500 | 56 |
| 76 × 76 × 2,6 | 71 | 95,1 | 1 830 | 52 |
Données issues de fiches techniques standard (valeurs géométriques ; masse volumique apparente indiquée pour le PP, variable selon la densité du matériau). Dimensions personnalisées (10/13/89/100 mm) et épaisseurs de paroi disponibles sur demande.
Choisir le bon polymère est la décision la plus importante. Un matériau inadapté se déformera, se fissurera ou libérera des substances nocives ; utilisez ce tableau pour faire correspondre la chimie et la température :
| Matériel | Température maximale (continue) | Densité (g/cm³) | résistance chimique | Application typique |
|---|---|---|---|---|
| PP (Polypropylène) | 100°C | 0,89–0,91 | Excellente polyvalence | Traitement de l'eau, lavage général, refroidissement |
| RPP (PP renforcé) | 120°C | 0,95–1,05 | Plus résistant, conserve sa forme | Nettoyage alcalin à chaud, lits plus profonds |
| PVC (polychlorure de vinyle) | 60°C | 1,38–1,45 | Acides forts (H2SO4, HCl) | Chlore-alcali, absorption de HCl (basse température) |
| CPVC (PVC chloré) | 90°C | 1,45–1,58 | Acides chauds et milieux oxydants | Lavage des gaz acides chauds, FGD |
| PVDF (Kynar) | 150°C | 1,75–1,78 | Supérieur (halogènes, HF, solvants) | Chlore, HF, ultra-pur, semi-conducteurs |

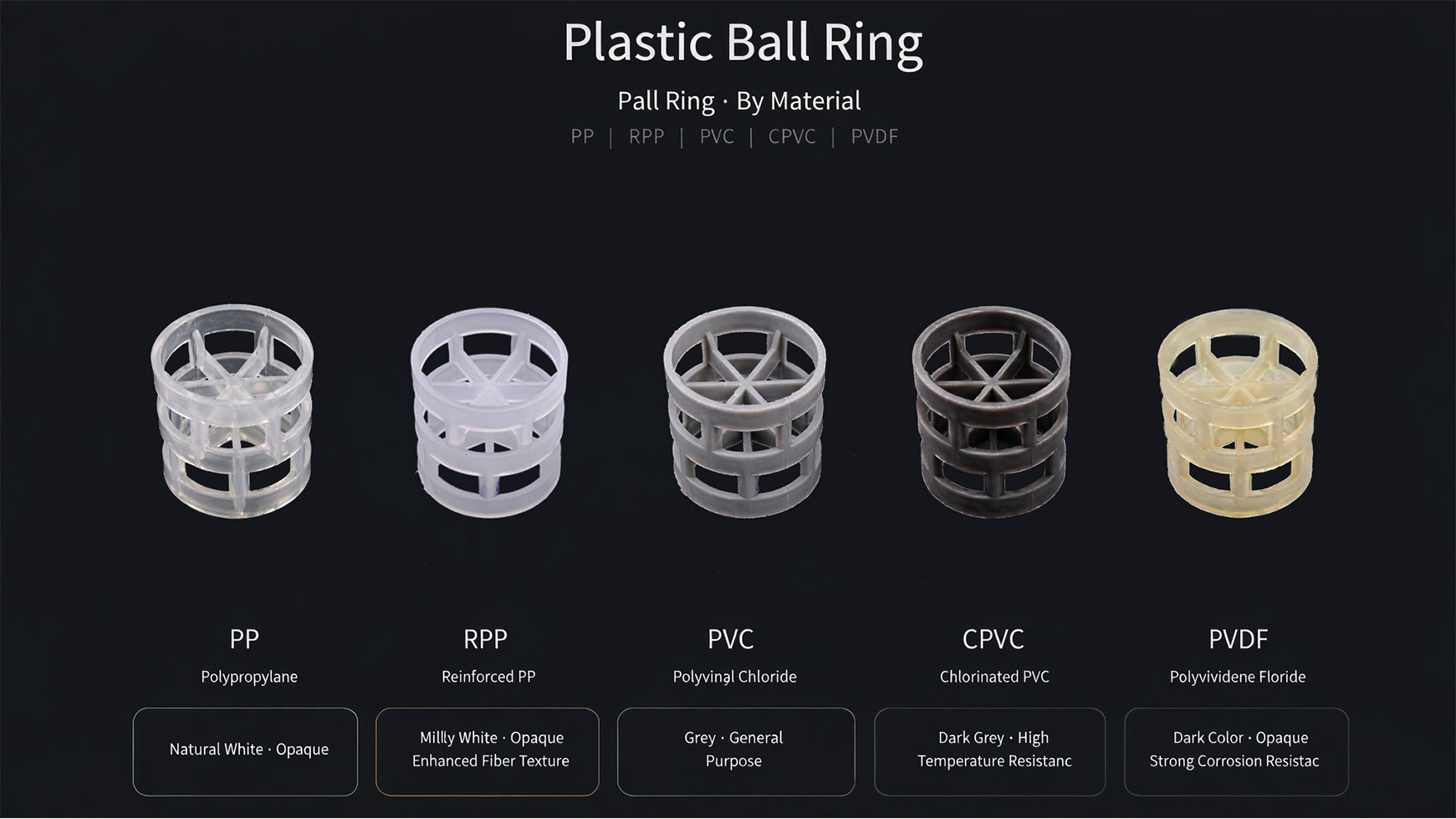

Figure 3 : Sélection des matériaux — PP/RPP blanc, PVC/CPVC gris et PVDF opaque pour un service agressif.

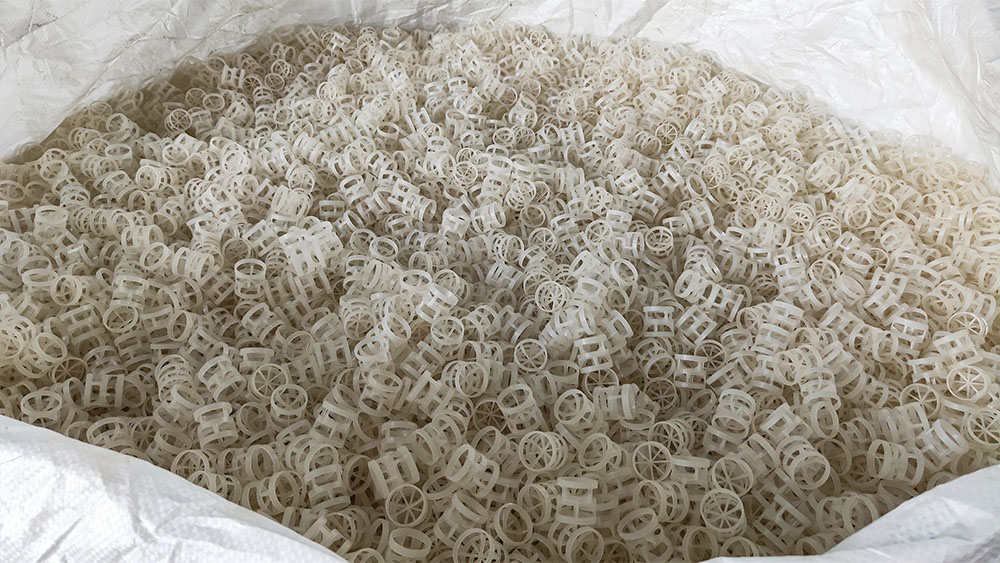

Figure 4 : Anneaux Pall en plastique (PP) installés dans un épurateur de gaz acides pour HCl et SO₂2 absorption.
| Facteur | Plastique | Métal (SS316L) | Céramique |
|---|---|---|---|
| Température maximale | 60–150°C | ~400°C | ~800°C |
| résistance à la corrosion | Excellent | Modéré | Bon (acide) |
| Masse volumique apparente (kg/m³) | 52–105 | ~400 | ~700 |
| Coût relatif | Faible | Haut | Moyen |
| Idéal pour | Corrosif en milieu aqueux, à basse-moyenne température | Haute température, hydrocarbures | Haute température, acide fort |
Q : Quel matériau dois-je choisir pour l'absorption du gaz HCl ?
A : Pour l'acide chlorhydrique dilué à température ambiante, le polypropylène (PP) est le choix économique. Pour l'acide chlorhydrique concentré ou chaud, utilisez du CPVC (jusqu'à 90 °C) ou du PVDF (jusqu'à 150 °C). Le PVC est également excellent, mais sa température d'utilisation est limitée à 60 °C. Consultez notre guide de sélection des matériaux pour connaître les seuils de concentration en chlorures.
Q : Les anneaux Pall en plastique peuvent-ils supporter un contact avec de la soude caustique chaude (NaOH) ?
A : Le PP et le RPP résistent bien aux produits caustiques jusqu'à leurs limites de température respectives (100 °C et 120 °C). Évitez le PVC et le CPVC en milieu fortement alcalin, car ils se dégradent. Pour l'utilisation de soude caustique concentrée chaude à plus de 120 °C, privilégiez les garnitures métalliques ou céramiques.
Q : De combien d'emballage ai-je besoin pour ma tour ?
A : Quantité (pièces) = Section transversale de la tour × Hauteur du lit × Quantité en vrac (voir tableau). Exemple : tour de 2 m de diamètre intérieur avec un lit de 3 m de hauteur composé d'anneaux en PP de 38 mm : π × 1,0² × 3 × 13 800 ≈ 130 100 pièces. Veuillez nous communiquer les dimensions de votre tour pour obtenir un devis précis.
FXSINO fournit des anneaux Pall en plastique (PP, RPP, PVC, CPVC et PVDF) dans toutes les tailles standard (16/25/38/50/76 mm), avec une option en PP chargé de carbone pour une utilisation antistatique. Chaque commande est livrée avec des certificats de matériaux et des rapports de contrôle dimensionnel. Nous fournissons également des grilles de support et des distributeurs de liquide adaptés pour des ensembles de colonnes complets.
