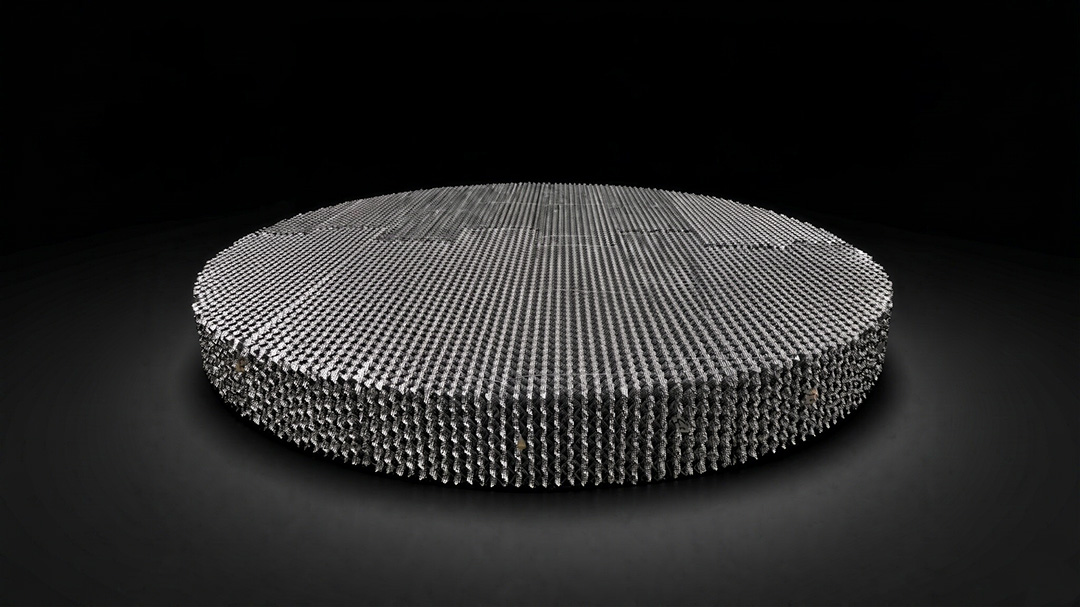

Figure 1 : Éléments de garnissage structurés (tôle ondulée) prêts pour l'installation de la colonne de distillation.
Note technique : Lorsque votre colonne de distillation exige une hauteur de liquide supérieure (HETP) inférieure à 400 mm et une chute de pression inférieure à 0,2 kPa par étage théorique, un garnissage aléatoire atteint ses limites. Un garnissage structuré à plaques ondulées à 45° (type Y) ou 30° (type X) assure un transfert de masse prévisible, une distribution uniforme du liquide et la plus faible perte de charge par étage parmi tous les garnissages de colonne – un point crucial pour la distillation sous vide où chaque millibar de perte de pression réduit l'efficacité de la séparation.
Emballage structuré Le garnissage structuré est un type de garnissage de colonne fabriqué à partir de tôles métalliques ondulées, de treillis métallique ou de plaques perforées agencées selon une structure géométriquement fixe et très ordonnée. Contrairement au garnissage aléatoire (anneaux Pall, selles), où chaque élément se tasse de façon imprévisible, le garnissage structuré crée des canaux d'écoulement uniformes et parallèles qui éliminent la canalisation et assurent un transfert de masse constant sur toute la section transversale de la colonne.
Chaque élément de garnissage mesure généralement de 100 à 300 mm de hauteur, avec des ondulations formant un angle fixe avec l'axe vertical. Les éléments sont empilés verticalement dans la colonne, avec des orientations de couches alternées (généralement une rotation de 90° entre les couches) afin de favoriser le mélange radial des phases vapeur et liquide.

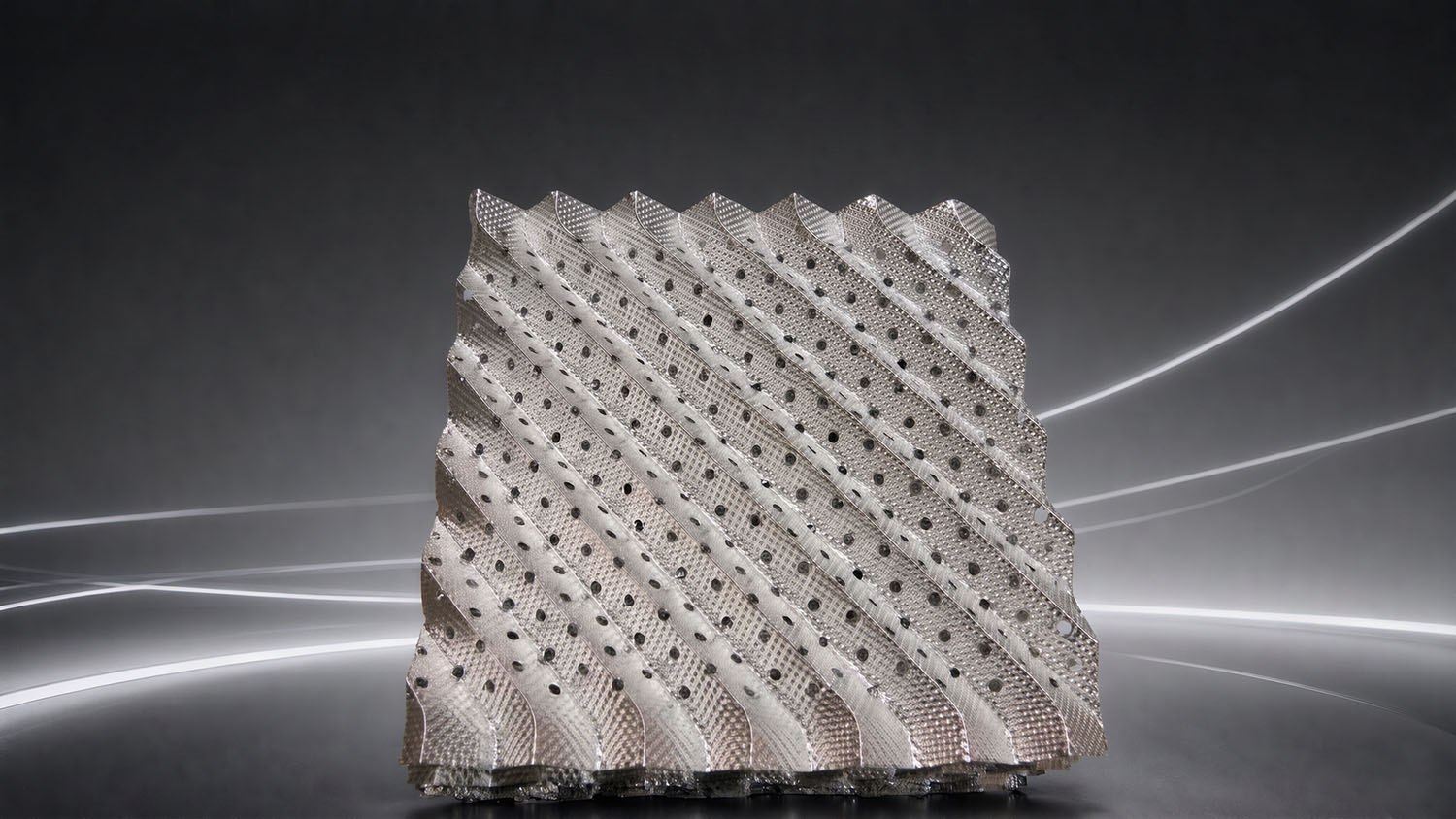

Figure 2 : Structure de tôle ondulée avec un angle en Y de 45° — les canaux d'écoulement uniformes éliminent la canalisation.
L'angle d'ondulation détermine le compromis entre capacité et efficacité :
| Paramètre | Type X (30°) | Type Y (45°) |
|---|---|---|
| Angle de corrugation | 30° par rapport à la verticale | 45° par rapport à la verticale |
| Capacité de gaz | Plus élevé (moins de résistance à l'écoulement) | Modéré |
| Efficacité du transfert de masse | Modéré | Plus élevé (chemin de contact plus long) |
| chute de pression | Inférieur | Modéré |
| Idéal pour | distillation à haut débit et basse pression | Séparation de haute pureté, distillation sous vide |
Nomenclature : Un garnissage « 250Y » présente une surface spécifique de 250 m²/m³ et une ondulation à 45°. Un garnissage « 250X » utilise une ondulation à 30°. Le garnissage de type Y est la norme dans l’industrie de la distillation.
Le préfixe numérique indique la surface spécifique en m²/m³. Une surface plus élevée implique un transfert de masse plus important par mètre, mais une perte de charge plus élevée et une capacité moindre.
| Modèle | Surface (m²/m³) | Fraction de vide (%) | HETP typique (mm) | ΔP (Pa/m) | Limite du facteur F |
|---|---|---|---|---|---|
| 250Y | 250 | 97–98 | 350–500 | 150–250 | 2,8–3,2 |
| 350Y | 350 | 95–96 | 300–400 | 200–350 | 2,4–2,8 |
| 500Y | 500 | 93–94 | 200–300 | 300–500 | 2.0–2.4 |
| 700Y | 700 | 90–92 | 150–250 | 500–800 | 1,5–2,0 |
Données compilées à partir de spécifications standard de l'industrie. La température de transition vitreuse (HETP) et la différence de pression (ΔP) varient en fonction de la pression de service, de la charge de liquide et des propriétés physiques du système. Pour les variantes à treillis métallique (par exemple, 500Y-WG), la HETP peut être inférieure de 20 à 30 %. Consultez notre Analyse approfondie des emballages métalliques structurés 500Y/700Y pour les détails de type gaze.
La distillation nécessite de la chaleur, de la pression et souvent des charges corrosives. Le choix des matériaux suit la même logique chlorure/sulfure/température que pour les autres fluides internes des colonnes de distillation — voir notre Guide d'emballage structuré 304 vs 316L pour des seuils de corrosion complets :
| Matériel | Température maximale | résistance à la corrosion | Utilisation typique de la distillation |
|---|---|---|---|
| SS304 | 450 °C | Généralités (sans chlorures) | Fractionnement des hydrocarbures, solvants |
| SS316L | 450 °C | Chlorures ≤ 200 ppm | Produits pharmaceutiques, chimie fine, solvants chlorés |
| Duplex 2205 | 300 °C | Chlorures > 200 ppm, forte concentration | Décapage à l'eau de mer, tours à haute contrainte |
| Titane (Gr2) | 300 °C | Exceptionnel (chlorures, Cl2) | Chlore-alcali, HCl, TiCl4 distillation |

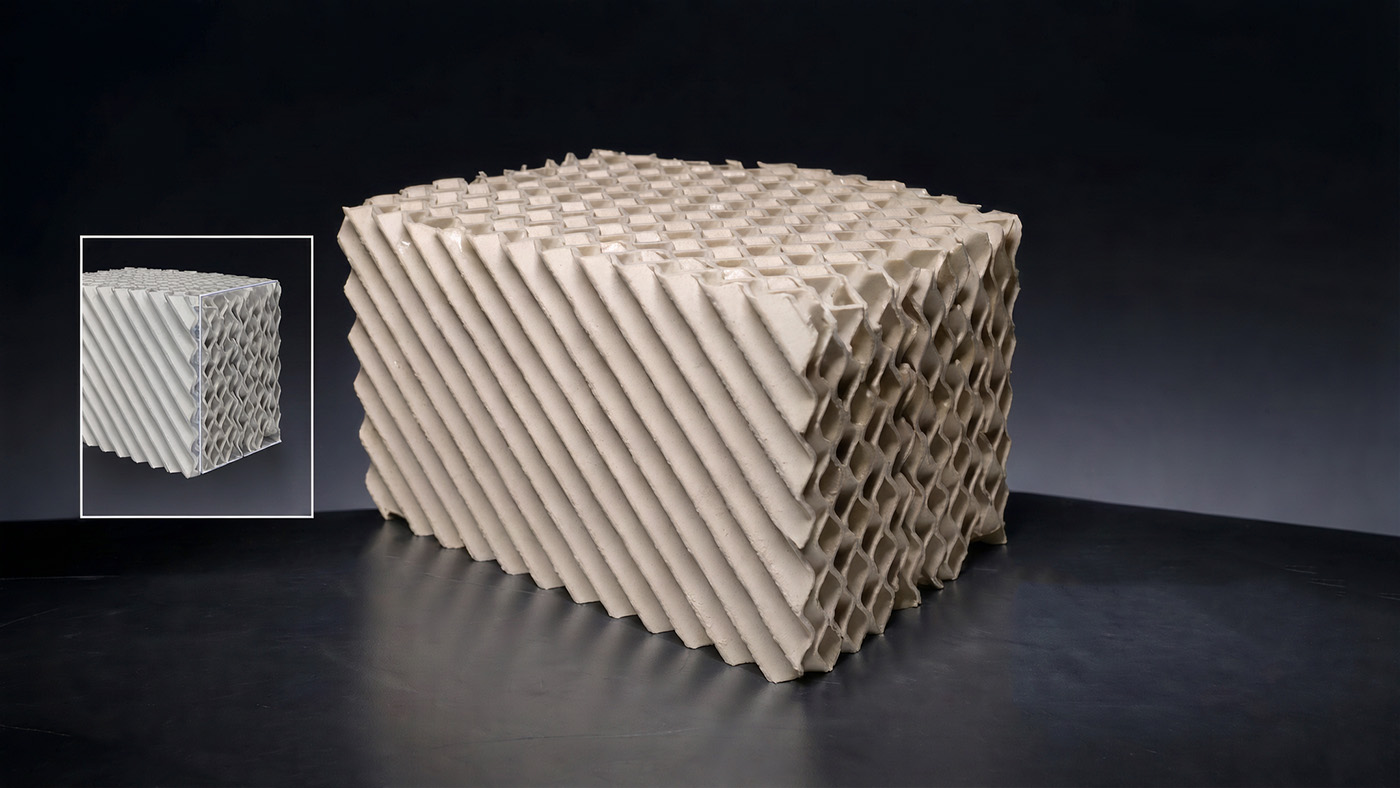

Figure 3 : Sélection des matériaux — SS304 (brillant), SS316L (mat), Duplex 2205 et titane pour distillation agressive.

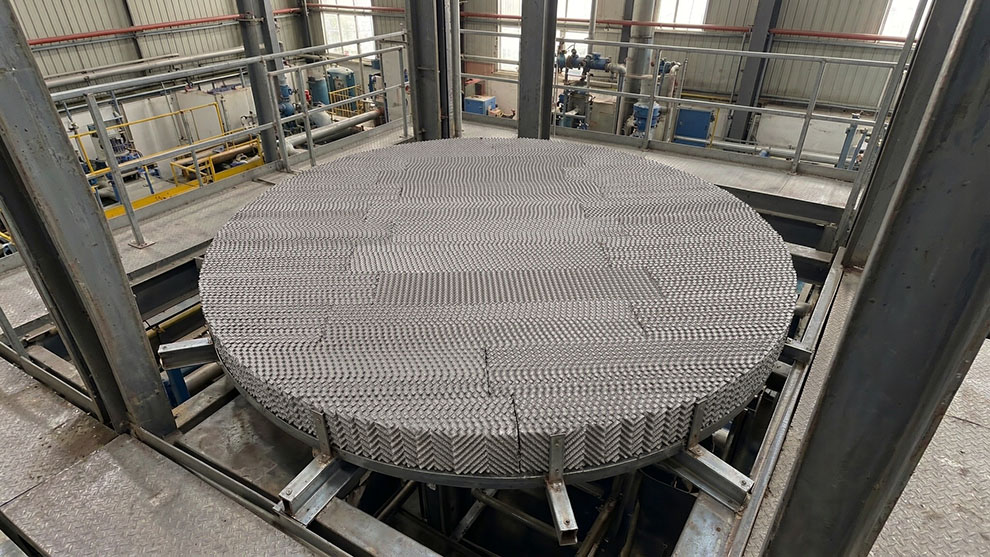

Figure 4 : Section de garnissage structurée installée dans une colonne de distillation avec distributeur de liquide en haut.
| Facteur | Emballage structuré | Emballage aléatoire | Plateaux |
|---|---|---|---|
| HETP | 150–400 mm | 500–800 mm | 450–600 mm/plateau |
| ΔP par étage | 0,1–0,5 kPa | 0,3–0,8 kPa | 0,5–1,5 kPa |
| Capacité (facteur F) | 1,5–3,2 | 1,0–2,5 | 1,5–2,5 |
| Rapport de réduction | 30 à 40 % | 50% | 70 à 80 % |
| Coût d'installation | Élevée (précision requise) | Bas (remplissage de la décharge) | Haut (assemblage du plateau) |
| Idéal pour | Vide, haute pureté, faible ΔP | Absorption générale, service corrosif | Service de nettoyage à haute capacité |
Q : Quel modèle dois-je choisir pour la distillation sous vide à 10 mbar ?
A : Pour les applications sous vide inférieures à 50 mbar, les tubes 500Y ou 700Y sont recommandés. Leur surface spécifique plus élevée compense la faible densité du gaz, et la faible variation de pression (ΔP) par étage préserve la pureté du produit. Les versions à toile métallique (500Y-WG) offrent une hauteur de tube de transfert d'énergie (HETP) supérieure de 20 à 30 % si le budget le permet.
Q : Puis-je moderniser une colonne à plateaux existante avec un garnissage structuré ?
R : Oui. Le remplacement des plateaux par un garnissage structuré augmente généralement la capacité de 20 à 40 % et réduit la perte de charge (ΔP) de 50 à 70 %. Il vous faudra installer une nouvelle grille de support, un distributeur de liquide et un limiteur de profondeur. Contactez-nous pour une étude de faisabilité.
Q : Comment éviter une mauvaise répartition dans un emballage structuré ?
A : Utilisez un distributeur de liquide de haute qualité avec ≥ 80 points d'irrigation par m² et une distribution de débit uniforme (± 5 %). Pour les plates-bandes de plus de 4 à 6 m de hauteur, installez collecteurs et redistributeurs à des hauteurs intermédiaires. Nivelez chaque élément de garnissage à ± 1°.
FXSINO fabrique des emballages structurés en tôle ondulée et en treillis métallique dans tous les modèles standards (250Y/350Y/500Y/700Y) et matériaux (acier inoxydable 304, 316L, Duplex 2205, titane, Hastelloy). Chaque élément est découpé au laser et plié par commande numérique pour une précision dimensionnelle optimale. Nous fournissons des solutions complètes pour tours de stockage, incluant : grilles de support, distributeurs de liquides, et limiteurs de litEnvoyez-nous l'identifiant de votre colonne, la pression de fonctionnement et les spécifications de séparation pour obtenir une recommandation personnalisée.
