Anneau Super Raschig : une géométrie réinventée pour les tours exigeantes

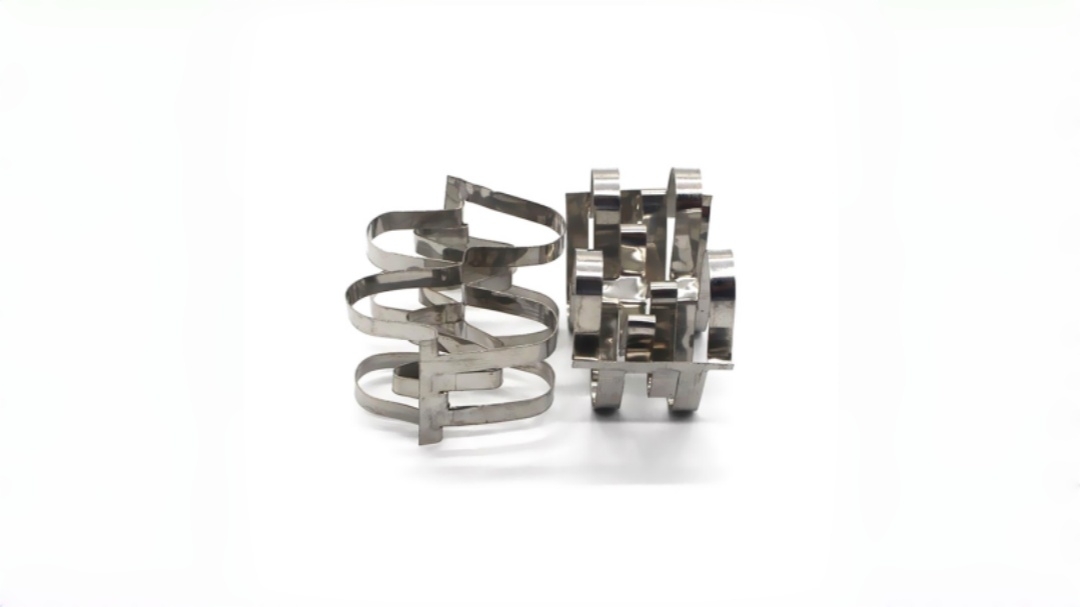

Figure 1 : La conception multilobée empêche l'imbrication et améliore l'intégrité structurelle.

Le Super Raschig Ring Il ne s'agit pas d'une simple amélioration progressive, mais d'une véritable révolution géométrique. Grâce à l'ajout de fenêtres internes, de nervures de renforcement et d'une périphérie multilobée, ce garnissage résout les problèmes récurrents d'emboîtement et de répartition inégale du liquide associés aux anneaux Raschig standard. Il offre des performances supérieures en support de catalyseur, épuration des gaz acides et incinération à haute température.

Ce guide décrit les avantages techniques et les procédures de manipulation critiques des anneaux Super Raschig.

Comparaison des performances et des propriétés

Piège 1 : Orientation incorrecte lors du chargement

Bien que le placement aléatoire des nervures soit généralement indifférent à leur orientation, celles de l'anneau Super Raschig fonctionnent de manière optimale lorsqu'on les laisse se mettre en place naturellement. Les forcer à se positionner ou utiliser un souffleur d'air à haute vitesse risque de les bloquer. Laissez les anneaux tomber doucement en chute libre dans la tour pour garantir un maximum d'aléatoire.

Piège 2 : Contraintes liées au gradient thermique

Utilisées dans les oxydateurs thermiques régénératifs (RTO) ou les épurateurs à haute température, les nervures se dilatent. Si le garnissage est trop compact, il n'y a pas de place pour la dilatation thermique. Laissez un espace libre de 5 à 10 % en haut du lit pour permettre la dilatation et éviter d'écraser la grille de support.

Piège 3 : Génération de poussières dans les environnements acides

Les bagues en céramique neuves contiennent souvent des poussières issues de leur fabrication. En présence d'acide sulfurique ou phosphorique, ces poussières peuvent former une boue qui obstrue le garnissage. Prélavez le garnissage à l'eau claire avant le chargement afin d'éliminer toutes les particules de céramique.

1. Rapport de taille : Veillez à ce que le diamètre de l'anneau soit inférieur à 1/8 du diamètre de la tour afin d'éviter les effets de canalisation des parois.
2. Qualité du matériau : Pour le service HCl ou Cl2, utiliser de la porcelaine chimique. Pour l'acide HF, utiliser du carbone ou du graphite (si disponible).
3. Épaisseur de paroi : Des parois plus épaisses (par exemple, 5 à 6 mm pour des anneaux de 50 mm) sont nécessaires pour les lits de catalyseur profonds (> 6 m) afin d'éviter l'écrasement.
4. Surface requise : Si votre procédé est limité par le transfert de masse (et pas seulement par le support), vérifiez que la surface spécifique correspond au nombre d'unités de transfert (NTU) requis.

Demande de devis pour la bague Super Raschig

FXSINO Nous fabriquons des anneaux Super Raschig moulés avec précision pour les environnements chimiques les plus agressifs. Veuillez nous communiquer les dimensions de votre colonne pour obtenir une estimation du volume de garnissage.
