HyPak (anneau à haut débit) : capacité maximale pour les tours de grand diamètre

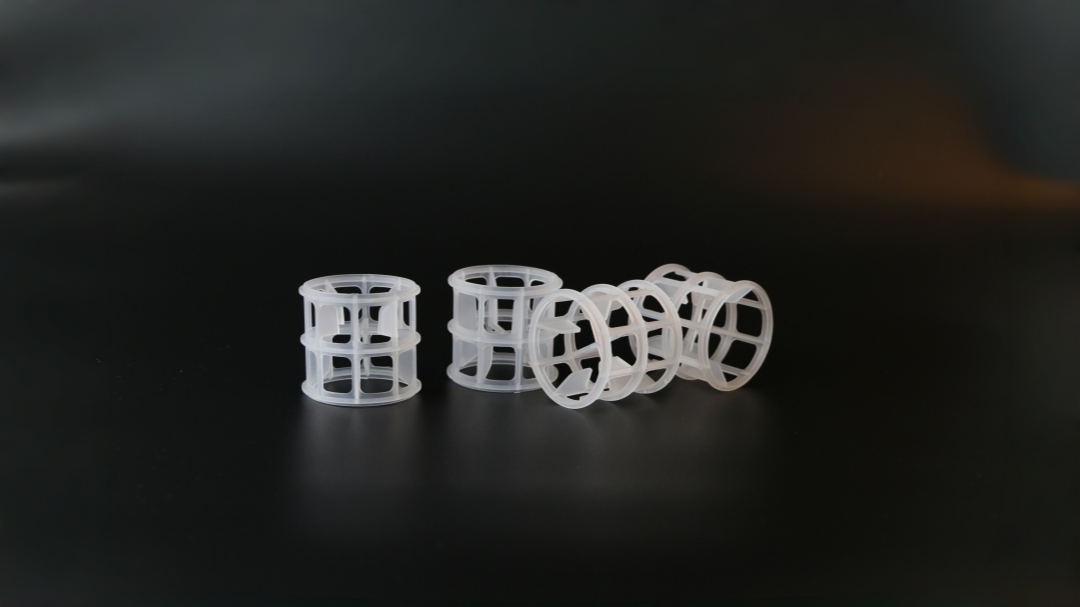

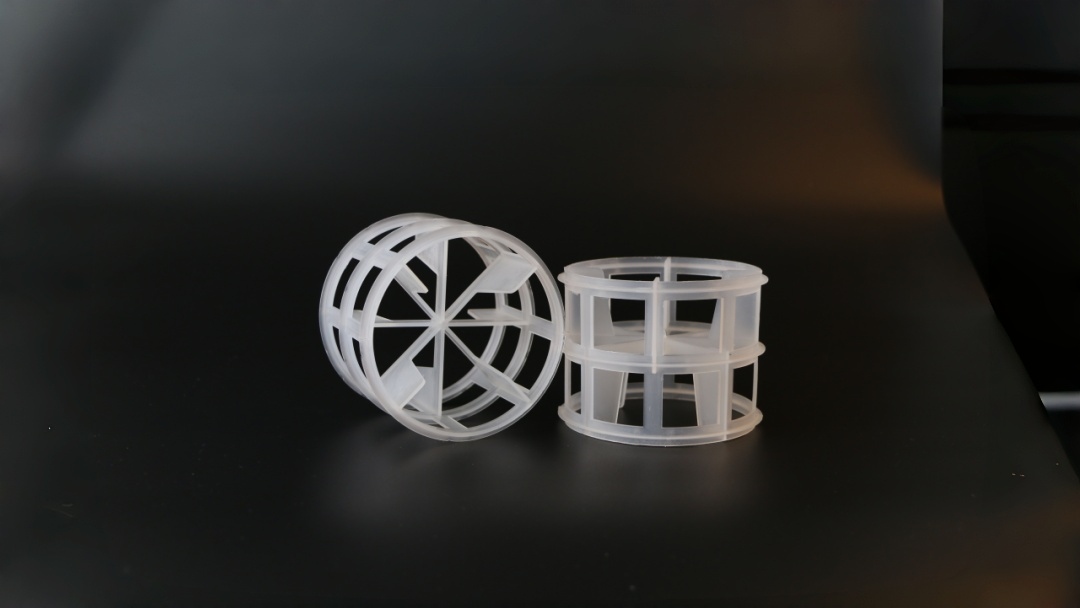

Figure 1 : La conception distinctive en forme de toile d'araignée de HyPak maximise la fraction de vide.

Lorsque votre goulot d'étranglement est la capacité de traitement des vapeurs plutôt que l'efficacité de la séparation, HyPak (Anneau à haut débit) HyPak est la solution idéale. Grâce à sa structure interne unique en forme de fleur à double cisaillement, HyPak crée des canaux d'écoulement ultra-efficaces qui minimisent la résistance. Il offre la plus faible perte de charge de tous les garnissages aléatoires, ce qui le rend indispensable pour colonnes de distillation atmosphérique, tours de trempe et modernisation des systèmes de décongestionnement.

Ce guide explique comment spécifier et installer HyPak pour obtenir un débit maximal sans saturation.

Comparaison des performances et des propriétés

Piège 1 : Surveiller l'écoulement pariétal dans les grandes tours

HyPak est souvent utilisé dans les tours de plus de 2 mètres de diamètre. À cette échelle, l'écoulement pariétal devient significatif. Ne vous fiez pas uniquement au garnissage pour le mélange. Installez des bacs de redistribution des liquides ou des cheminées tous les 5 à 6 mètres de hauteur de garnissage.

Piège 2 : Sélection de matériaux incompatibles pour les hautes températures

Dans les tours de trempe, les températures peuvent fluctuer rapidement. L'acier au carbone HyPak peut alors s'oxyder et s'affaiblir. Pour les services supérieurs à 400 °C, optez pour l'acier inoxydable 304 ou 410 afin d'éviter la rupture structurelle des âmes minces.

Piège 3 : Hauteur de chargement incorrecte

Du fait de sa faible résistance, un lit très profond de HyPak peut parfois entraîner une mauvaise répartition s'il n'est pas correctement soutenu. Veillez à ce que la plaque de support présente une surface ouverte d'au moins 70 % afin de correspondre aux caractéristiques de faible perte de charge du garnissage.

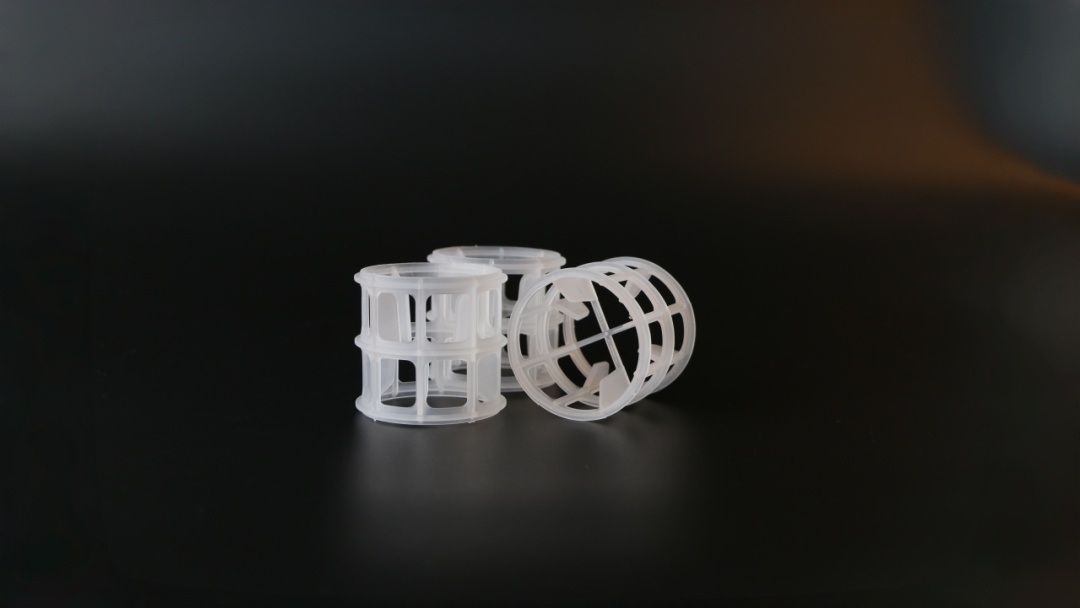

1. Sélection de la taille : 50 mm et 90 mm sont les diamètres standard pour les grandes tours. Utilisez 25 mm uniquement si le diamètre de la tour est petit (<500 mm).
2. Sélection de l'alliage : Pour les épurateurs FCCU des raffineries, l'acier inoxydable 410 est couramment utilisé. Pour le traitement aux amines, il est recommandé d'utiliser l'acier inoxydable 304L afin de prévenir la fissuration par corrosion sous contrainte.
3. Vérification de la fraction nulle : Vérifiez que la fraction de vide du garnissage correspond à vos calculs hydrauliques ; HyPak offre généralement un espace vide supérieur à 95 %.
4. Méthode d'installation : Utilisez une goulotte en tissu. Laisser tomber les anneaux d'une certaine hauteur peut endommager les fines nervures internes et réduire leur résistance mécanique.

Demandez un devis HyPak pour votre rénovation

FXSINO Nous fabriquons des anneaux HyPak estampés avec précision pour les industries pétrolière, gazière et pétrochimique. Envoyez-nous les spécifications de votre tour pour une proposition d'augmentation de capacité.
