Exploiter des performances optimales : principaux avantages et enseignements techniques des anneaux en cascade

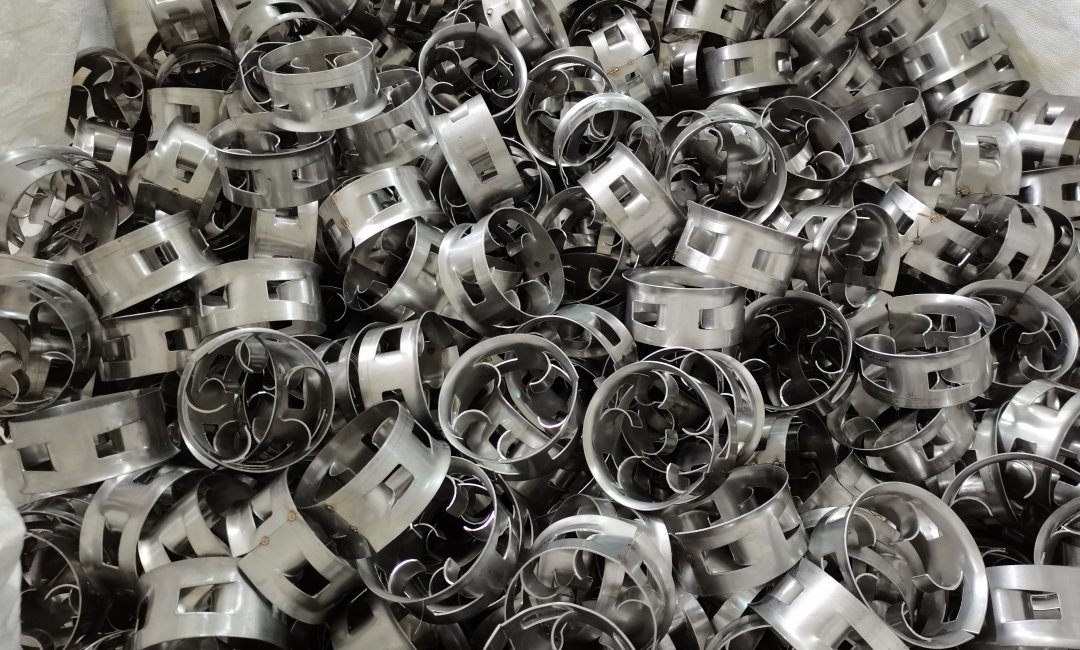

Dans le domaine du génie chimique et pétrochimique, l'obtention d'une performance optimale transfert de masse gaz-liquide L'efficacité, tout en minimisant les coûts opérationnels, est primordiale. Anneaux en cascade, également connu sous le nom de Anneaux métalliques étagés, représentent une avancée révolutionnaire en matière de haute efficacité emballage de tourConçus pour surpasser les garnitures aléatoires traditionnelles comme les anneaux Raschig et même les anneaux Pall, les anneaux Cascade offrent des performances supérieures, essentielles pour les applications industrielles modernes.

1. Avantages en matière de performances exceptionnelles

Chute de pression considérablement réduite

La géométrie unique de l'anneau métallique étagé — caractérisée par de larges espaces et un chemin de flux optimisé — réduit considérablement la résistance à l'écoulement du gaz. faible chute de pression Cette caractéristique permet non seulement d'économiser de l'énergie, mais elle est également essentielle au maintien de l'efficacité. distillation sous vide procédés fonctionnant à des températures allant jusqu'à 120°C.

Capacité accrue et protection anti-salissure améliorée

En éloignant la zone de réaction des obstacles à la chute de pression, les anneaux en cascade peuvent traiter un volume plus important de mélange gaz-liquide, et ce de manière efficace. augmenter la capacité de la tour de réaction d'environ 10 %. De plus, la position de pointe de l'anneau étagé agit comme un mécanisme autonettoyant, empêchant l'accumulation de solides et améliorant considérablement capacité anti-salissure.

Efficacité de réaction optimisée

Contrairement aux conceptions à surfaces parallèles, la surface de limitation verticale de l'anneau Cascade Ring crée des avantages plus marqués en transfert de masseCette conception à contacts multipoints favorise une distribution uniforme du liquide et un mélange turbulent, maximisant ainsi la surface active pour les réactions chimiques, avec des surfaces spécifiques allant de 200 à 300 m².2/m3.

2. Comment fonctionnent les anneaux en cascade dans les tours garnies

Une tour garnie utilisant des anneaux en cascade sert de dispositif de transfert de masse gaz-liquide à contact continu. La tour est remplie d'une hauteur appropriée de ce garniture à anneaux étagés pour faciliter un contact intime entre le liquide descendant et le gaz ascendant.

• Écoulement des liquides : Entre par un dispositif de distribution de gaz en haut et s'écoule vers le bas sur la surface de garnissage, formant un film mince et uniforme.
• Débit de gaz : Elle pénètre par le bas et remonte à travers les interstices à des vitesses optimisées pour une efficacité de transfert de masse maximale.

Ce flux à contre-courant crée une couche de fond uniforme, empêchant efficacement la canalisation et l'écoulement pariétal, qui sont des inefficacités courantes dans les tours mal conçues.

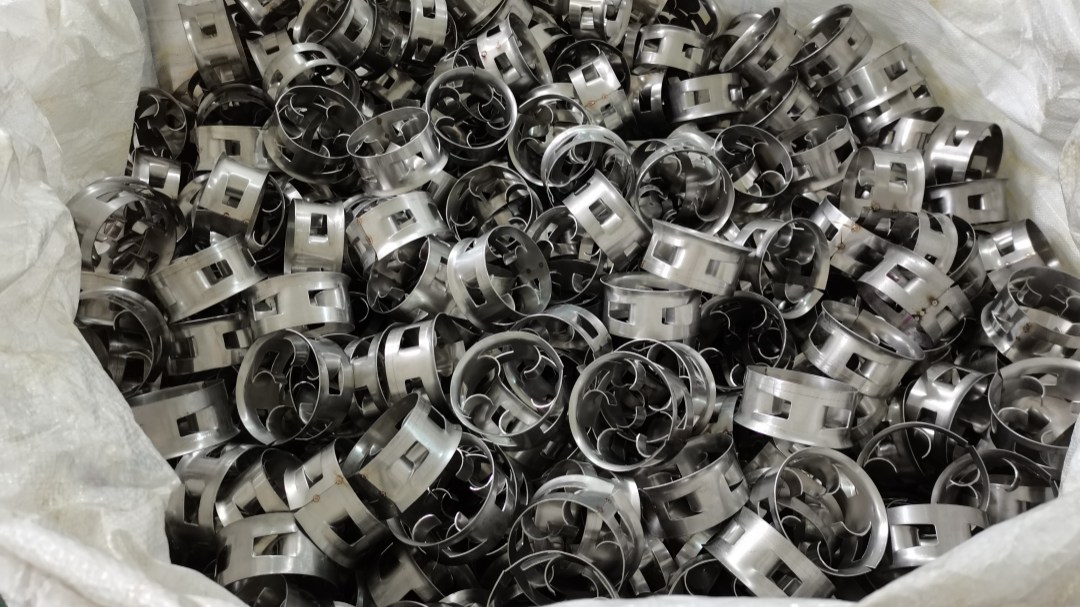

3. Le bond en avant en matière d'ingénierie : anneaux en cascade contre anneaux Pall

Alors que les anneaux Pall ont jeté les bases de l'empilement aléatoire moderne, les anneaux Cascade ont introduit des innovations structurelles essentielles qui permettent d'obtenir des gains de performance mesurables :

Le bord évasé et la hauteur réduite permettent une répartition plus homogène du liquide sur la surface de garnissage, évitant ainsi que l'intérieur de l'anneau ne reste sec. Cette conception supérieure fait des anneaux Cascade le choix idéal pour les applications exigeant une pureté élevée et une faible consommation d'énergie.

4. Applications principales

Grâce à leur construction robuste et à leurs coefficients de transfert de masse supérieurs, les anneaux en cascade sont largement utilisés dans de nombreux secteurs industriels :

• Absorption et épuration des gaz : Pour éliminer les gaz nocifs, y compris le SO22 et NONx dans les systèmes de désulfuration des gaz de combustion.
• Colonnes de distillation et d'extraction : Notamment dans les opérations sous vide et les séparations thermosensibles nécessitant une chute de pression minimale.
• Réacteurs chimiques : Là où des propriétés de mélange et d'anti-encrassement améliorées sont nécessaires pour des rendements constants.
• Génie environnemental : Applications de traitement des eaux usées et de récupération des solvants exigeant une efficacité de séparation élevée.

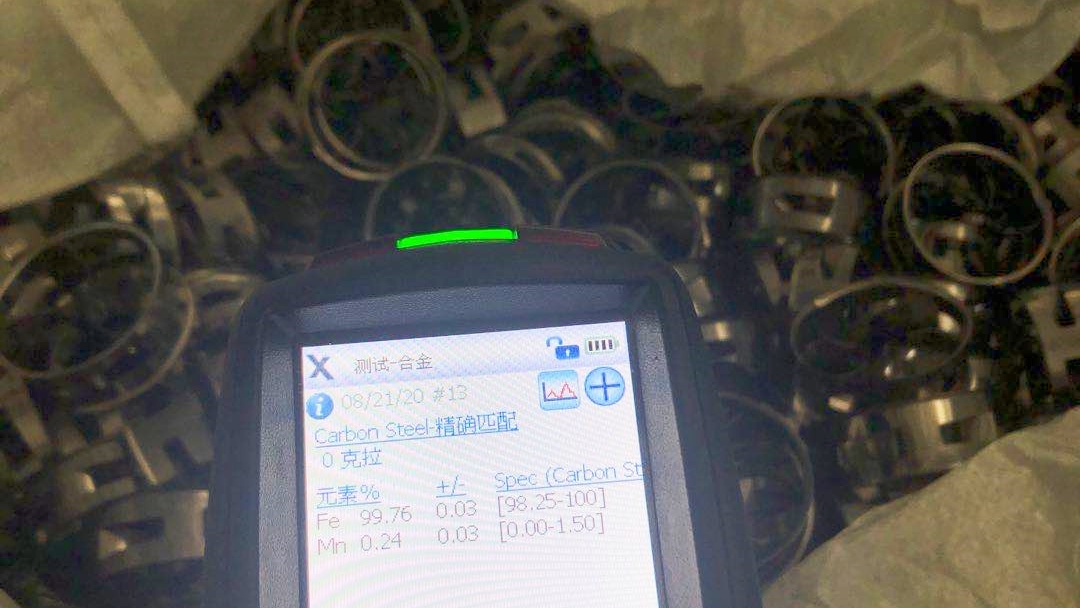

Spécifications techniques
