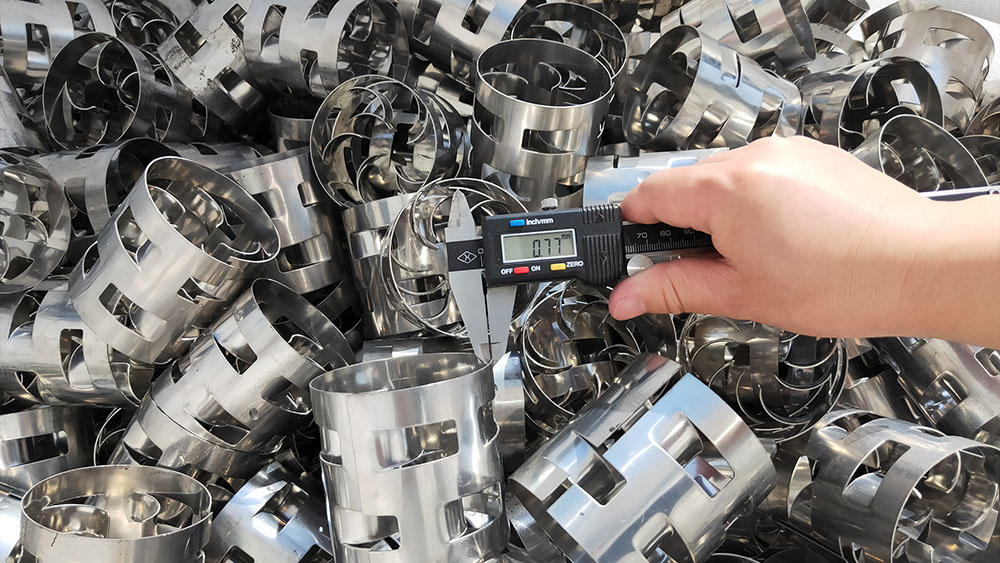

Figure 1 : Anneaux Pall en acier inoxydable 304 (brillant) et 316L (mat) — les deux qualités les plus spécifiées pour le service de tour corrosif.
Note à l'acheteur : Les anneaux métalliques Pall offrent le meilleur compromis entre efficacité de transfert de masse, résistance mécanique et coût parmi tous les garnissages aléatoires. L'acier inoxydable 304 convient aux applications générales sans chlorure ; l'acier inoxydable 316L est le matériau de référence pour les applications contenant du chlorure, en milieu acide ou pharmaceutique. Ci-dessous : spécifications complètes, critères de sélection des matériaux et facteurs de prix au mètre cube – pour vous permettre d'établir un budget précis avant de demander un devis.
Les anneaux métalliques Pall sont l'élément essentiel des garnissages aléatoires de colonnes. Dérivés des anneaux Raschig, ils sont obtenus en perçant deux rangées d'ouvertures dans la paroi cylindrique et en repliant les languettes ainsi formées vers l'intérieur. Ceci crée des surfaces de mouillage internes et des passages de gaz ouverts, éliminant ainsi la forte canalisation et la chute de pression importante des cylindres classiques.
Fabriqués à partir de bandes d'acier inoxydable (304 ou 316L), ils allient une résistance mécanique élevée (supportant des lits profonds jusqu'à 6 m sans supports intermédiaires), une résistance à la température jusqu'à 450 °C et une immunité à la corrosion dans une large gamme de milieux aqueux et organiques. Pour une analyse technique plus approfondie, consultez notre page de spécifications de la bague Pall en acier inoxydable.

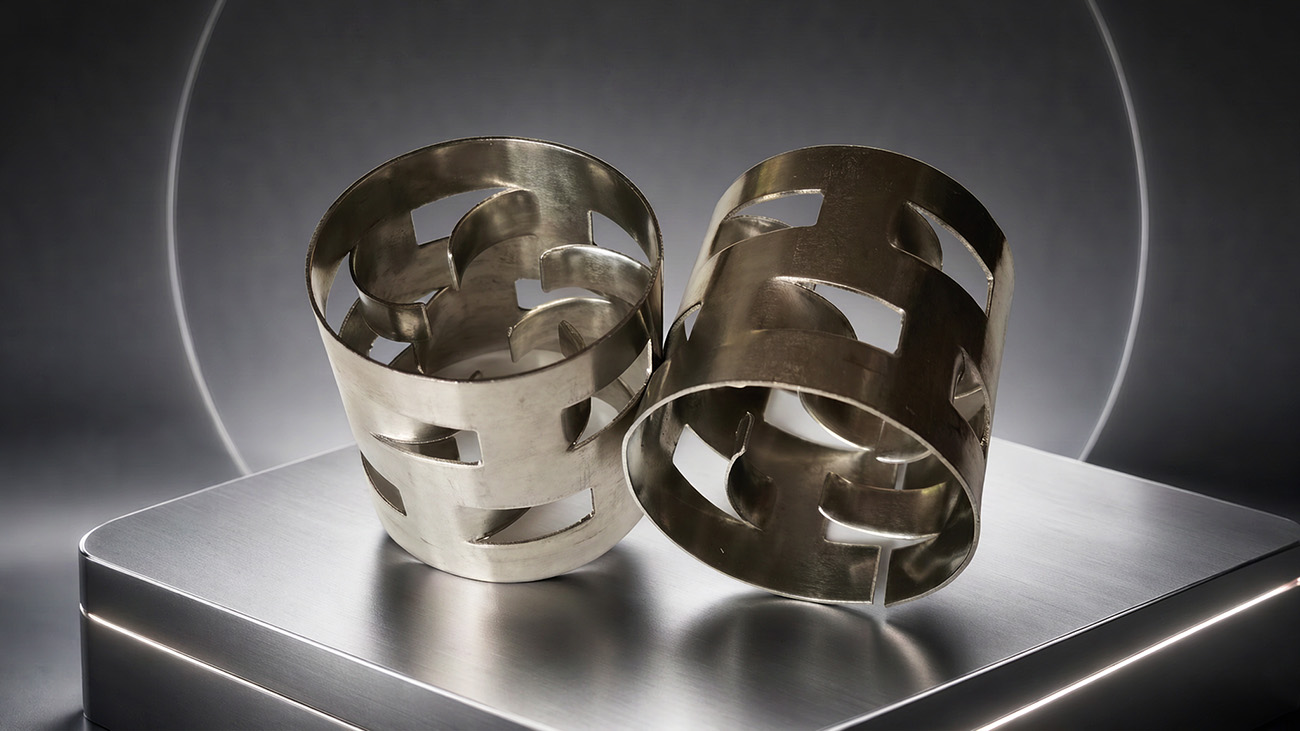

Figure 2 : Fenêtres perforées et doigts courbés vers l'intérieur — les caractéristiques géométriques qui donnent aux anneaux Pall un transfert de masse 30 à 50 % meilleur que les anneaux Raschig.
Toutes les dimensions sont en mm. Ces données s'appliquent aux nuances 304 et 316L (l'épaisseur de paroi peut varier légèrement selon le fabricant) :
| Dimensions D×H×T (mm) | Surface (m²/m³) | Fraction de vide (%) | Nombre de pièces en vrac (pièces/m³) | Masse volumique apparente (kg/m³) | ΔP typique (Pa/m) |
|---|---|---|---|---|---|
| 16 × 16 × 0,3 | 330–360 | 96,0–96,5 | 214 000 | 360–380 | 400–550 |
| 25 × 25 × 0,5 | 210–220 | 94,5–95,5 | 51 900 | 310–340 | 250–400 |
| 38 × 38 × 0,6 | 140–146 | 95,0–96,0 | 13 800 | 280–310 | 180–300 |
| 50 × 50 × 0,8 | 105–109 | 94,5–95,5 | 6 500 | 240–270 | 120–200 |
| 76 × 76 × 1,0 | 70–74 | 95,0–96,0 | 1 830 | 220–250 | 80–150 |
Données issues des fiches techniques des anneaux Pall en acier inoxydable (norme industrielle). Masse volumique apparente indiquée pour l'acier inoxydable 304 ; l'acier inoxydable 316L est environ 2 % plus lourd. Dimensions personnalisées (10/13/89/100 mm) et épaisseurs de paroi disponibles sur demande.
Le choix entre l'acier inoxydable 304 et 316L est le principal facteur de prix. La différence ne se limite pas au coût du matériau : elle concerne également la durée de vie, les risques d'immobilisation et la protection contre la corrosion. Consultez notre Guide d'emballage structuré 304 vs 316L pour des données complètes sur les seuils de corrosion.
| Facteur | Acier inoxydable 304 | Acier inoxydable 316L |
|---|---|---|
| Cr / Ni / Mo | 18 % Cr / 8 % Ni / 0 % Mo | 16 % Cr / 10 % Ni / 2–3 % Mo |
| PREN (Indice de piqûres) | 18–20 | 24–26 |
| Résistance au chlorure | ≤ 50 ppm (froid, neutre) | ≤ 200 ppm (froid), ≤ 100 ppm (chaud) |
| Température maximale | 450°C (continu) | 450°C (continu) |
| Prix relatif (par m³) | Valeur de référence (1 200 à 1 800 $) | Prime de 15 à 25 % (2 500 à 4 000 $) |
| Idéal pour | eau douce, matières organiques, acides non chlorés, solvants | Eau de mer, solvants chlorés, HCl/Cl2 nettoyage, pharma |

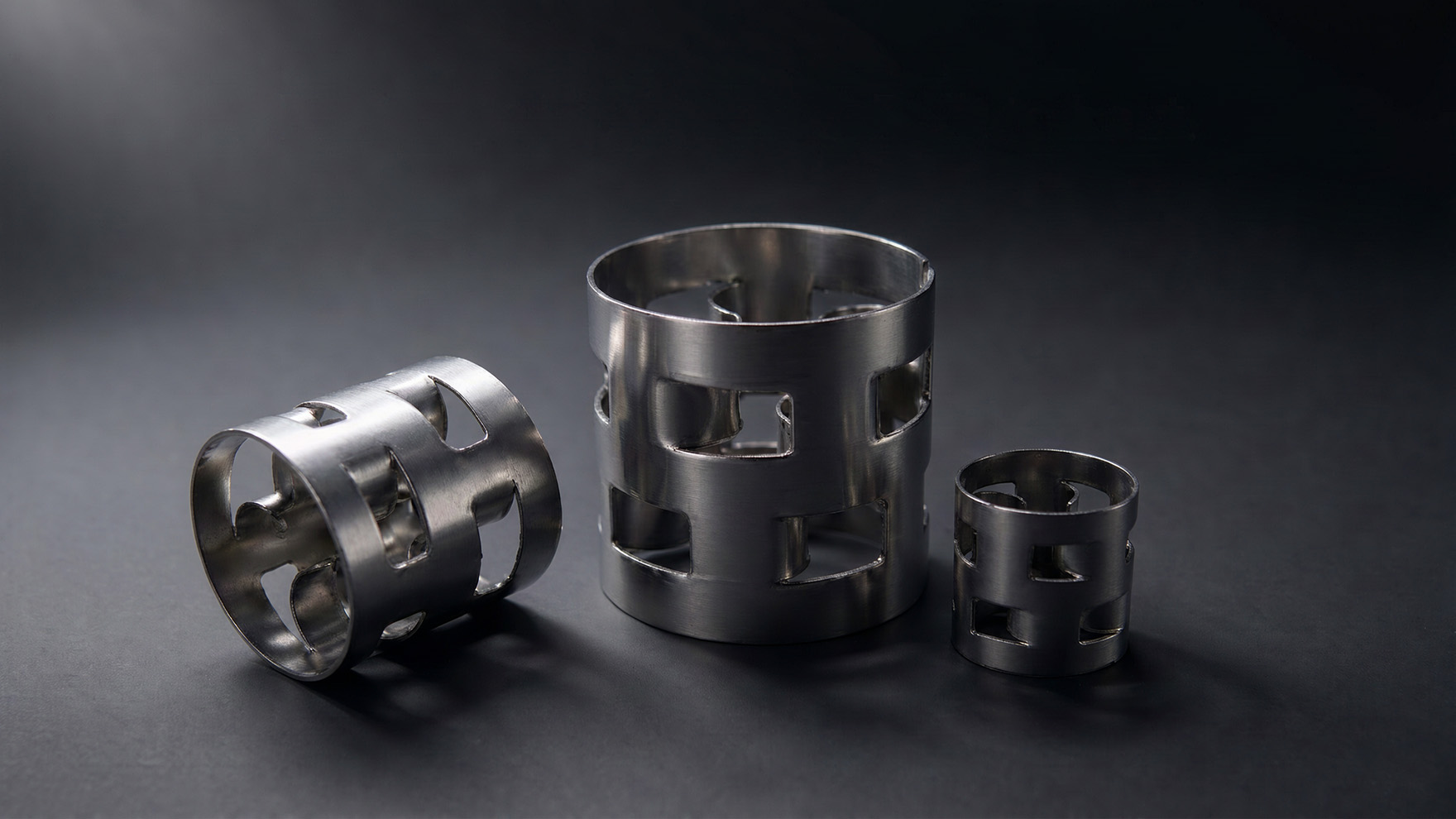

Figure 3 : 304 (brillant, à gauche) vs 316L (mat, à droite) — la différence visuelle est subtile ; les performances en matière de corrosion ne le sont pas.
Figure 4 : Anneaux Pall 304 de 38 mm chargés dans une colonne de distillation de 1,2 m de diamètre intérieur. grille de support de bosse de chameau.
Q : De combien coûte l'acier 316L de plus que l'acier 304 pour une même taille ?
A : Généralement, la prime est de 15 à 25 %, due à la teneur en molybdène (2 à 3 %) et à un rendement de laminage inférieur. Pour une commande de 10 m³ d'anneaux de 50 mm, la différence est d'environ 3 000 à 5 000 $ – souvent moins qu'une seule journée d'arrêt de production imprévu dû à la fissuration sous contrainte par les chlorures.
Q : Puis-je mélanger de l'acier inoxydable 304 et 316L dans la même tour ?
A : Non recommandé. Le couplage galvanique entre les nuances d'acier inoxydable en milieu aqueux conducteur accélère la corrosion des sections en acier inoxydable 304. Utiliser une seule nuance d'acier inoxydable ou les séparer par une barrière non conductrice (par exemple, une couche annulaire en céramique).
Q : Quel est votre MOQ et votre délai de livraison habituel ?
A : La quantité minimale de commande est de 1 m³ (dimensions mixtes acceptées). Les dimensions standard (25/38/50 mm en acier inoxydable 304/316L) sont expédiées sous 7 à 10 jours. Pour les dimensions sur mesure, les alliages spéciaux ou la passivation, veuillez prévoir un délai supplémentaire de 15 à 25 jours. Pour obtenir un devis précis, veuillez nous communiquer l'identifiant de votre tour, la hauteur du lit et vos conditions d'utilisation.
Veuillez nous indiquer le diamètre de votre tour, la hauteur du lit, la température de fonctionnement et la composition du fluide de traitement (notamment la concentration en chlorures). Nous vous recommanderons l'acier inoxydable 304 ou 316L, calculerons le volume exact en m³ et vous fournirons un devis ferme sous 24 heures. FXSINO fournit des anneaux Pall en acier inoxydable dans toutes les dimensions standard, avec certificat de conformité, rapports dimensionnels et pièces appariées. grilles de support, distributeurs de liquides, et limiteurs de lit pour les forfaits de tours complets.
Contactez FXSINO : jackieqiu9202@gmail.com | +86 18507999558
