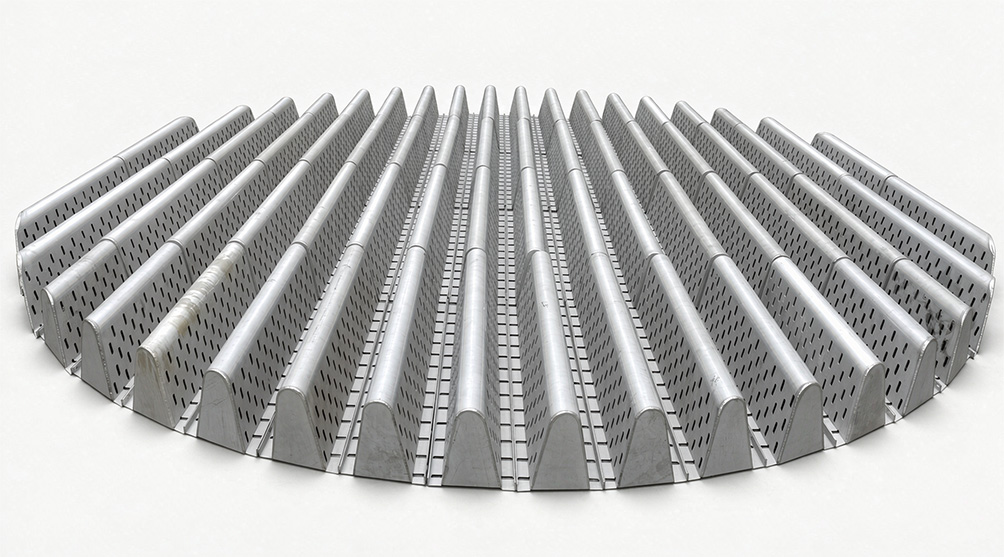

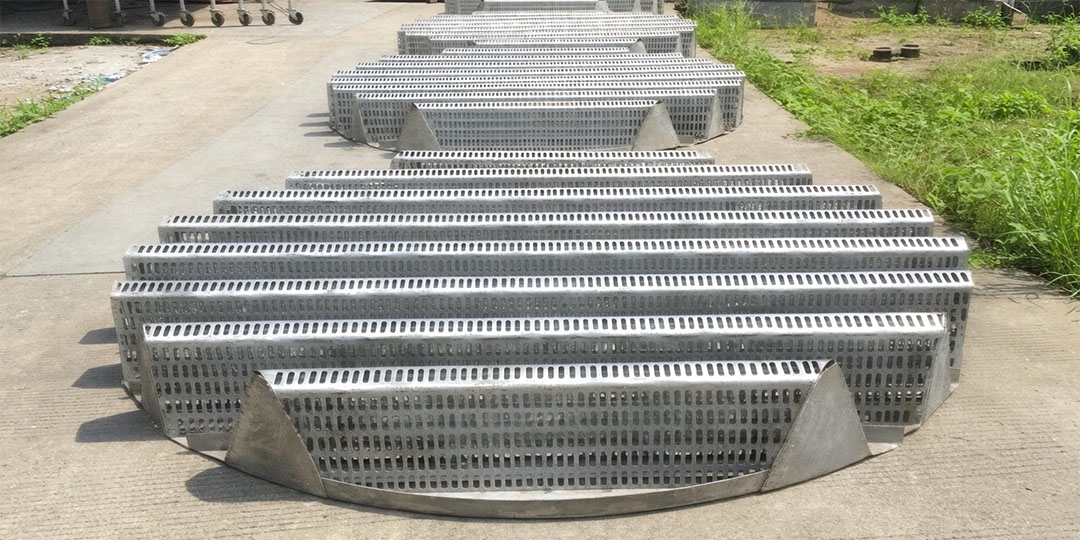

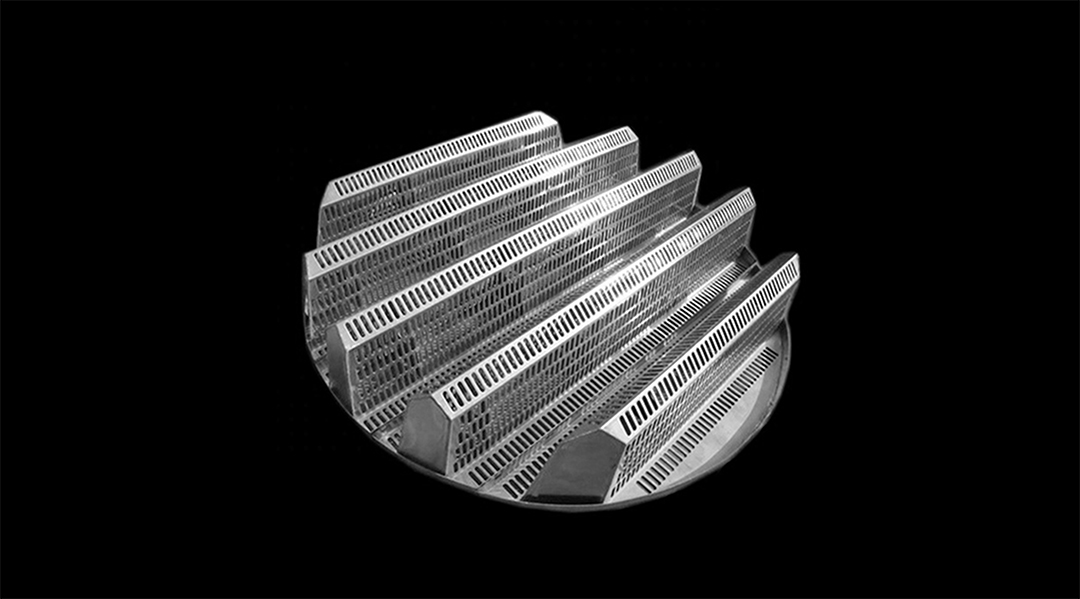

Figure 1 : Grille de support de bosse de chameau — profil arqué continu estampé à partir d'une plaque d'acier.
Alerte technique : La grille de support est essentielle à votre garnissage. Une défaillance de la grille entraîne l'affaissement du garnissage, l'obstruction du flux de gaz et un arrêt coûteux. Les grilles à profil bombé (ou à dos de chameau) offrent une surface ouverte supérieure à 90 % et une capacité de charge exceptionnelle, à condition d'être dimensionnées en fonction des charges spécifiques de votre colonne. Voici les données nécessaires.
Une structure de support en forme de bosse de chameau, également appelée support en dos de chameau, est fabriquée à partir de plaques d'acier embouties en profils arqués continus (ondulés). Les « bosses » créent une section structurelle rigide, tandis que les espaces entre les arcs offrent une grande surface de passage pour les gaz et les liquides. Contrairement aux structures à barres plates, la géométrie arquée transforme chaque nervure en une poutre porteuse.
Figure 2 : Dimensions clés — hauteur de l'arche (H), épaisseur de la plaque (t) et rapport de surface ouverte.
| Paramètre | Plage typique | Note de conception |
|---|---|---|
| Espace ouvert | 90 à 95 % | Réduit la chute de pression à travers le plan de support. |
| Hauteur de l'arche | 150 - 300 mm | Des arches plus hautes supportent une charge plus importante mais réduisent la hauteur du lit. |
| Épaisseur de la plaque | 3 à 6 mm | Propulsé par la charge de fond calculée (voir section 3). |
| Largeur du module | 300 - 500 mm | Doit passer par le trou d'homme de la colonne (généralement DN500 ou plus). |
| Diamètre du trou | 10 - 25 mm | Équilibre entre drainage des liquides et rétention des résidus de garnissage. |
La capacité portante d'une grille à bosse de chameau dépend de trois variables : l'épaisseur des plaques, la hauteur des voûtes et la qualité du matériau. La charge totale du lit comprend le poids du garnissage, la rétention de liquide et toute différence de pression côté procédé.
Capacité de charge typique en fonction de l'épaisseur de la plaque (SS316L, hauteur d'arche 200 mm) :
Coefficient de sécurité de conception : Toujours prévoir un coefficient de sécurité minimal de 2,5 fois la charge de fonctionnement calculée. Une température supérieure à 300 °C nécessite un déclassement ; veuillez consulter nos ingénieurs.
Figure 3 : La grille en forme de bosse de chameau (à gauche) offre plus de 90 % de surface ouverte contre environ 45 % pour une grille à barres traditionnelle (à droite).
| Facteur | Grille de bosse de chameau | Grille à barres |
| Espace ouvert | 90 à 95 % | 40 à 50 % |
| chute de pression | Minimal | Modéré à élevé |
| Redistribution des liquides | Intégré (les noues en arc recueillent et réégouttent) | Aucun (nécessite un collecteur séparé) |
| Capacité de charge | Haut (l'arche fait office de poutre) | Modéré |
| Risque d'encrassement | Basses (vallées auto-drainantes) | Plus élevé (les surfaces planes retiennent les solides) |
Étape 1 — Calculer la charge du lit : Masse volumique apparente du garnissage × hauteur du lit × surface de la tour + rétention de liquide (généralement 5 à 15 % du volume du garnissage). Emballage 500Y, prévoyez environ 7,2 kg/m² par mm de hauteur de lit.
Étape 2 — Vérifier l’accès au regard d’homme : La largeur du module doit être inférieure ou égale au diamètre intérieur du trou d'homme moins 50 mm de dégagement. Trou d'homme standard DN500 → largeur maximale du module : 450 mm.
Étape 3 — Vérifier les conditions du processus : Une température supérieure à 300 °C nécessite une plaque plus épaisse ou un alliage amélioré. Pour une utilisation sous vide, une entrée de gaz lisse est indispensable (le profil en dôme minimise les pertes à l'entrée).
Étape 4 — Correspondance du niveau de corrosion : Même alliage que votre emballage. Consultez notre Guide comparatif 304 vs 316L pour les seuils de chlorure.
Figure 4 : Installation de modules de grille à bosse de chameau à travers un trou d'homme DN500.
| Mode de défaillance | Cause | Prévention |
| Déformation permanente | Fluage par surcharge ou à haute température | Appliquer un coefficient de sécurité de 2,5 ; réduire la puissance pour T > 300 °C |
| Emballage à travers | Diamètre du trou trop grand pour la taille de l'emballage | Trou maximal = 60 % de l'espacement des ondulations de l'emballage |
| Dérivation de gaz | Lacunes entre les modules et l'interface utilisateur | Souder les bandes d'étanchéité périphériques lors de l'installation |
| Perforation par corrosion | Substances corrosives concentrées dans les vallées | Spécifier le même alliage que l'emballage ; assurer le drainage |
La grille en forme de bosse de chameau se trouve au fond du garnissage. Au-dessus se trouve le garnissage, puis le distributeur de liquide. Les creux de la grille recueillent naturellement le liquide et agissent comme un redistributeur rudimentaire, particulièrement efficace lorsqu'il est associé à un garnissage à plaques perforées, qui assure une redistribution latérale grâce à ses perforations. Pour un aperçu complet du choix du garnissage, consultez notre guide des 5 facteurs.
Figure 5 : Assemblage complet des éléments internes de la tour — grille en forme de bosse de chameau en bas, garnissage structuré au milieu, distributeur de liquide en haut.
Q : Une grille en forme de bosse de chameau peut-elle remplacer un collecteur de liquide séparé ?
R : Dans de nombreux cas, oui. Les vallées voûtées recueillent le liquide et le laissent s'écouler sur le lit inférieur, assurant ainsi une redistribution de base. Toutefois, pour les colonnes de grande hauteur (plus de 6 m) ou en cas de forte inégalité de répartition, l'utilisation d'un collecteur et redistributeur de liquide dédié reste recommandée aux niveaux intermédiaires.
Q : Comment empêcher le rembourrage de tomber à travers les trous de la grille ?
A : Le diamètre maximal des perforations ne doit pas dépasser 60 % de l'espacement des ondulations du garnissage. Pour le 250Y (espacement d'environ 25 mm), les perforations doivent avoir un diamètre ≤ 15 mm. Pour le 500Y (espacement d'environ 12 mm), les perforations doivent avoir un diamètre ≤ 7 mm. Un revêtement en maille peut être fourni sur demande.
Q : Quelle est la température maximale pour les grilles en acier inoxydable SS316L à profil bombé ?
A : L'acier inoxydable SS316L conserve toute sa résistance jusqu'à environ 425 °C. Au-delà, le fluage devient important ; nous recommandons l'acier duplex ou l'Inconel 625 pour un service continu au-dessus de 450 °C.
FXSINO fournit des grilles de support de type « bosse de chameau » avec calculs mécaniques complets, certificats de conformité des matériaux et éléments internes de tour adaptés. Indiquez-nous l'identifiant de votre tour, la hauteur du lit et vos conditions de traitement : nous concevrons la solution idéale.
Contactez FXSINO : jackieqiu9202@gmail.com | +86 18507999558
