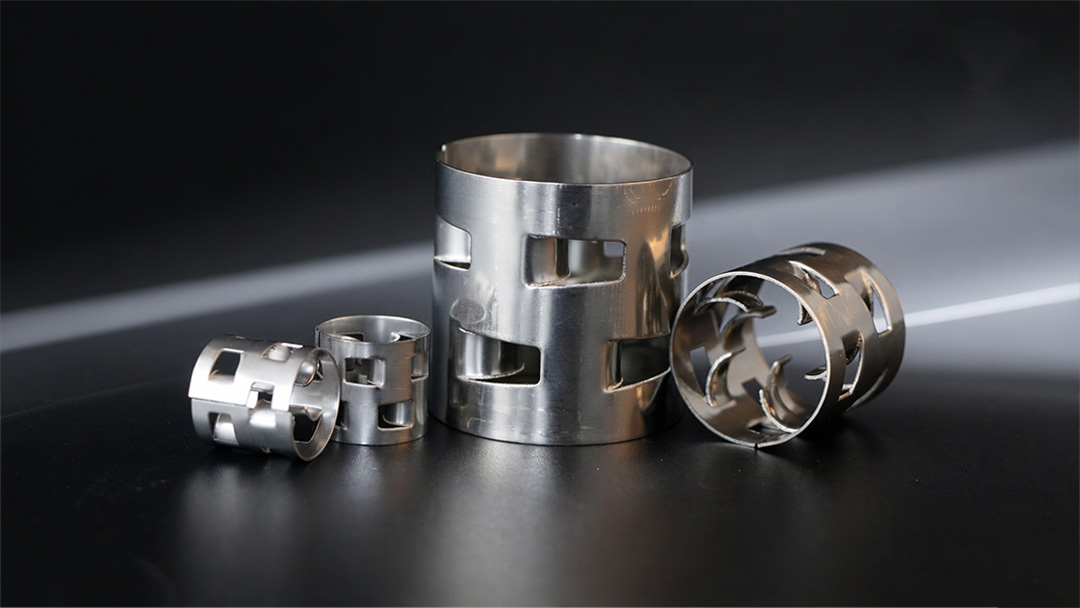

Figure 1 : Bague Pall en acier inoxydable — corps cylindrique avec fenêtres estampées et doigts courbés vers l'intérieur.
Alerte technique : Lorsque votre colonne fonctionne à plus de 100 °C, sous vide ou avec des hydrocarbures et des gaz à haute pression, les garnitures en plastique se déforment ou se rompent. Les anneaux Pall en acier inoxydable offrent une porosité supérieure à 95 %, une faible perte de charge et la robustesse mécanique nécessaire pour supporter des lits épais — la norme du secteur pour la distillation et le lavage des gaz.
L'anneau Pall est une évolution de l'anneau Raschig classique. Conservant sa forme cylindrique (hauteur égale diamètre), sa paroi est percée de deux rangées d'ouvertures, et les languettes métalliques ainsi formées sont recourbées vers l'intérieur. Cette simple modification transforme les performances : les ouvertures créent des surfaces internes et des passages qui améliorent considérablement la distribution du liquide, l'efficacité du transfert de masse et le débit, tout en réduisant la perte de charge.
L'emboutissage des anneaux à partir d'une bande d'acier inoxydable (plutôt que le moulage) leur confère une grande précision dimensionnelle, des parois minces et une résistance mécanique constante — autant d'éléments essentiels pour les colonnes industrielles de grande envergure.

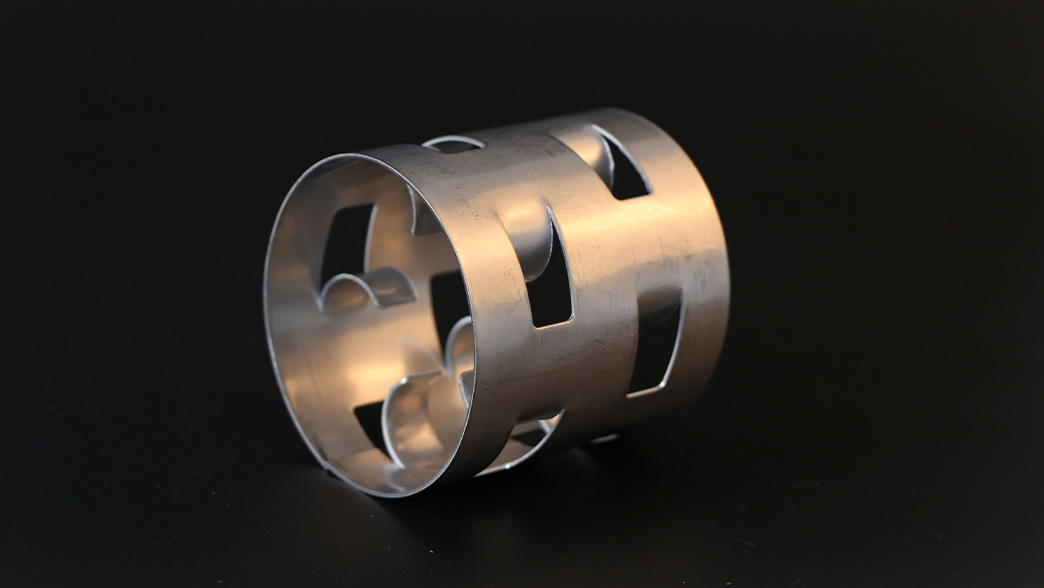

Figure 2 : Les fenêtres perforées et les doigts courbés vers l'intérieur créent des surfaces de mouillage internes.
Le tableau ci-dessous répertorie les dimensions standard basées sur l'acier inoxydable SS304 et une épaisseur de paroi de 0,3 à 1,2 mm. La masse volumique apparente varie en fonction de la nuance d'acier et de l'épaisseur de paroi ; les valeurs indiquées sont données à titre indicatif.
| Dimensions D×H×T (mm) | Surface (m²/m³) | Fraction de vide (%) | Nombre de pièces en vrac (pièces/m³) | Masse volumique apparente (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 0,3 | 362 | 94,9 | 214 000 | 396 |
| 25 × 25 × 0,5 | 219 | 95,0 | 51 940 | 393 |
| 38 × 38 × 0,6 | 146 | 95,9 | 15 180 | 318 |
| 50 × 50 × 0,8 | 109 | 96.0 | 6 500 | 314 |
| 76 × 76 × 1,2 | 71 | 96.1 | 1 830 | 308 |
Source des données : compilées à partir de fiches techniques standard (acier inoxydable 304, valeurs théoriques à titre indicatif ; la masse volumique réelle varie selon l’épaisseur de paroi). Dimensions personnalisées (6/10/13/89/100 mm) et épaisseurs non standard disponibles sur demande.

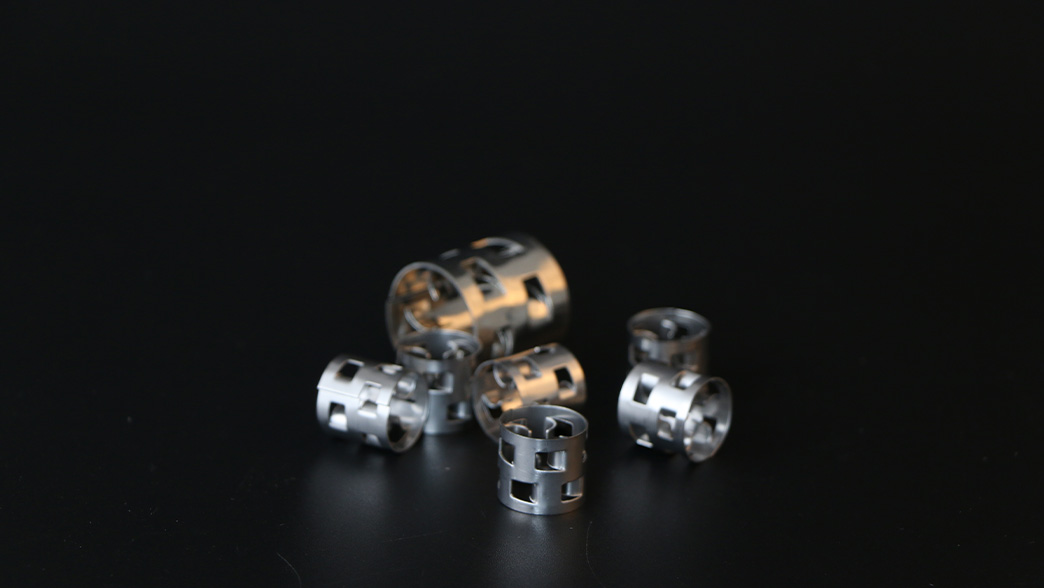

Figure 3 : Sélection des matériaux — métal pour les hautes températures et pressions, plastique pour la corrosion, céramique pour les températures extrêmes.
| Matériel | Température de service | Application typique |
|---|---|---|
| SS304 / 304L | Jusqu'à environ 400 °C | Traitement des matières organiques propres, fractionnement des hydrocarbures, services généraux |
| SS316 / 316L | Jusqu'à environ 400 °C | Absorption des gaz acides, amine/CO2 service, cours d'eau contenant du chlorure |
| Acier au carbone | Jusqu'à environ 350 °C | Service aux hydrocarbures non corrosif et sensible aux coûts |
| Duplex 2205 / 904L | Jusqu'à environ 300 °C | Eau de mer/chlorure élevé, corrosion agressive |
| Hastelloy / Titane / Monel | dépendant de l'alliage | Corrosion sévère, halogénures, acides chauds |
Pour une analyse plus approfondie du choix entre l'acier inoxydable 304 et l'acier inoxydable 316L, consultez notre guide comparatif des matériaux. Les nuances disponibles incluent l'acier inoxydable 304, 304L, 316, 316L, 410, l'acier duplex 2205, 904L, ainsi que l'acier au carbone et les alliages spéciaux.
Les anneaux métalliques Pall sont spécifiés dans les services de séparation, d'absorption et de désorption, à la fois à pression atmosphérique et sous vide, où la minimisation de la chute de pression est essentielle.

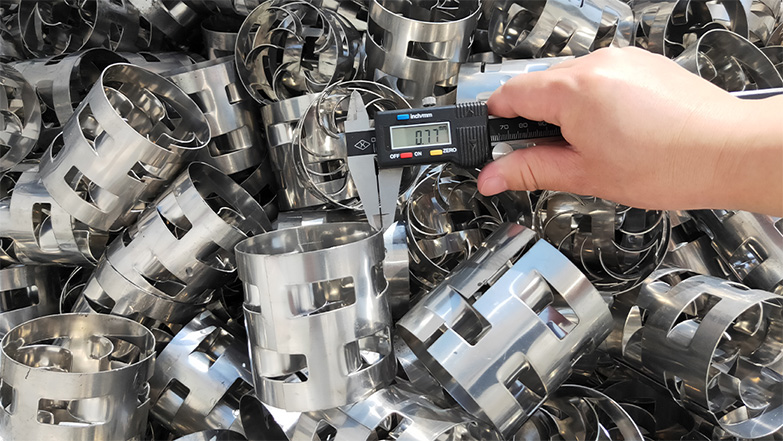

Figure 4 : Anneaux Pall en acier inoxydable chargés dans une colonne de distillation.
Q: Quand dois-je choisir des anneaux Pall en métal plutôt qu'en plastique ?
A : Privilégiez le métal lorsque la température de fonctionnement dépasse 100 °C, sous vide, à haute pression ou en présence de flux d'hydrocarbures/composés organiques susceptibles de déformer ou de gonfler les plastiques. Pour les applications corrosives à des températures inférieures à 100 °C, les plastiques comme le PP ou le PTFE sont plus économiques.
Q : De quelle quantité de garnissage ai-je besoin pour ma colonne ?
A : Utilisez la quantité en vrac indiquée dans le tableau. Pour une colonne de 1,5 m de diamètre intérieur et une hauteur de lit de 4 m avec des anneaux de 38 mm : π × 0,75² × 4 × 15 180 ≈ 107 200 pièces. Veuillez nous communiquer le diamètre intérieur de votre tour et la hauteur de lit pour obtenir un devis précis.
Q : Les anneaux Pall en acier inoxydable peuvent-ils être utilisés avec un garnissage structuré ?
R : Oui. Les anneaux métalliques Pall de forme aléatoire sont souvent utilisés dans les lits inférieurs ou supérieurs, en complément d'un garnissage structuré, notamment lors de rénovations ou lorsqu'une redistribution est nécessaire. Nous pouvons concevoir un lit hybride pour votre colonne.
FXSINO fournit des anneaux Pall en acier inoxydable SS304, 304L, 316 et 316L dans toutes les tailles standard (16/25/38/50/76 mm), avec des options en acier au carbone, duplex, Hastelloy ou titane. Chaque lot est livré avec des certificats d'usine (MTC conformes à la norme ASTM A240) et des rapports de contrôle dimensionnel.
