Distributeur de liquide Colonnes garnies : types, sélection et précision de distribution

Alerte design : Choisir le bon distributeur de liquide pour votre colonne garnie ne se limite pas à assurer une irrigation uniforme ; il s'agit avant tout de protéger votre investissement. Les données du secteur montrent que plus de 70 % des défaillances de colonnes garnies sont dues à une mauvaise distribution du liquide, et non au garnissage lui-même. Avec un distributeur adapté, votre colonne atteindra son rendement nominal dès le premier jour.

1. Pourquoi la précision de la distribution est cruciale pour le succès de votre chronique

La relation entre la qualité du distributeur et les performances du garnissage est exponentielle. Un distributeur bien conçu, avec une uniformité de 95 %, permet à votre garnissage d'atteindre la hauteur équivalente à un plateau théorique (HETP) annoncée. Un distributeur de mauvaise qualité, avec une uniformité de 60 %, peut doubler votre HETP, gaspillant ainsi la moitié de la hauteur de votre tour.

3D cutaway view of a packed distillation column showing liquid distributor above structured packing bed

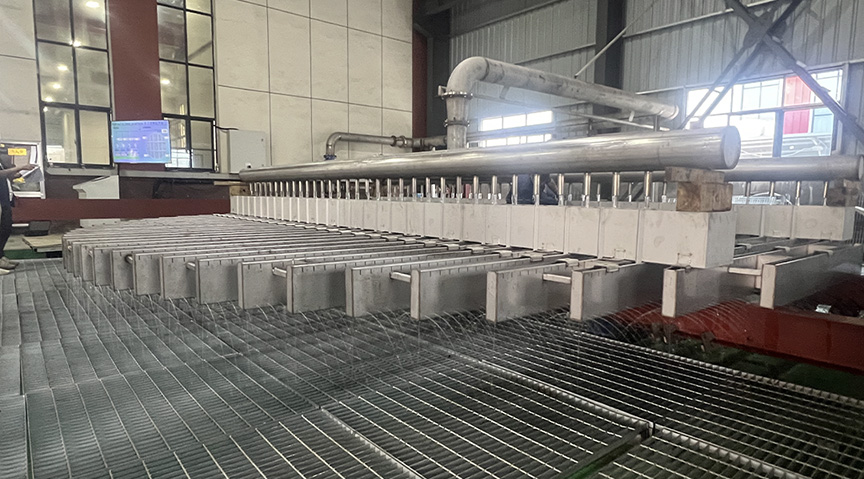

Figure 2 : Distributeur de liquide positionné au-dessus du lit de garnissage structuré à l'intérieur d'une colonne de distillation.

La formule d'impact HETP :
HETPréel = HETPemballage ÷ Efficacité de la distribution

Exemple : Un garnissage 500Y homologué pour une hauteur de chauffe de 0,35 m aura les performances suivantes : 0,70 m Si votre distributeur ne fournit qu'une uniformité de 50 %, vous avez payé pour une performance à 500 ans, mais vous n'obtenez que des résultats à 250 ans.

2. Trois principaux types de distributeurs de liquides

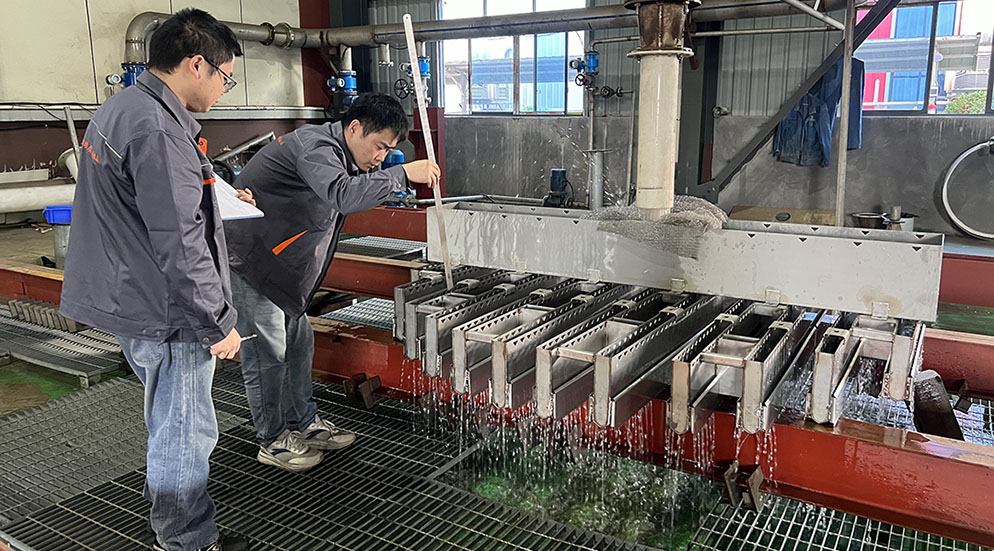

2.1 Distributeur à gravité (type auge/plateau)

La référence en matière de colonnes de grand diamètre. Le liquide pénètre par un tuyau d'alimentation central, s'écoule dans une goulotte primaire, puis déborde dans des goulottes secondaires munies d'encoches en V ou de trous qui laissent s'écouler les gouttes sur le garnissage situé en dessous.

  • Idéal pour : Diamètres de tour > 1,5 m, charges liquides élevées (> 50 m³/m²·h).
  • Précision: ★★★★★ (jusqu'à 98 % d'uniformité lorsqu'il est correctement nivelé).
  • Inconvénient: Fabrication complexe, nécessitant une mise à niveau précise lors de l'installation.

2.2 Distributeur à bras tubulaire (araignée)

Un collecteur central muni de bras rayonnants, chacun percé d'orifices de dimensions précises. Le liquide est forcé à travers les trous par gravité ou par légère pression.

  • Idéal pour : Diamètres de tour moyens (0,5 - 3 m), service sous vide, charges liquides modérées.
  • Précision: ★★★★☆ (Uniformité de 90 à 95 %).
  • Inconvénient: Risque d'obstruction des orifices en cas de service avec des liquides sales ; nécessite une alimentation en liquide propre.

2.3 Distributeur de buses de pulvérisation

Du liquide sous pression est pulvérisé par des buses pour recouvrir la surface du garnissage. Ce procédé est courant dans les petites colonnes et les épurateurs.

  • Idéal pour : Petites tours (< 0,8 m), épuration des gaz, potentiel d'encrassement élevé.
  • Précision: ★★★☆☆ (uniformité de 70 à 85 %).
  • Inconvénient: Crée de fines gouttelettes qui augmentent l'entraînement et la perte de charge ; mauvaise couverture à faibles débits.
TaperDiamètre de la tourCharge liquideUniformitéAnti-salissure
Poêle (auge)1,5 - 13 mHaut★★★★★Excellent
bras de tuyau0,5 - 3 mMoyen★★★★☆Modéré
Buse de pulvérisation0,1 - 0,8 mFaible à moyen★★★☆☆Bien
Dye tracer test showing uniform liquid distribution versus channeling from poor distributor

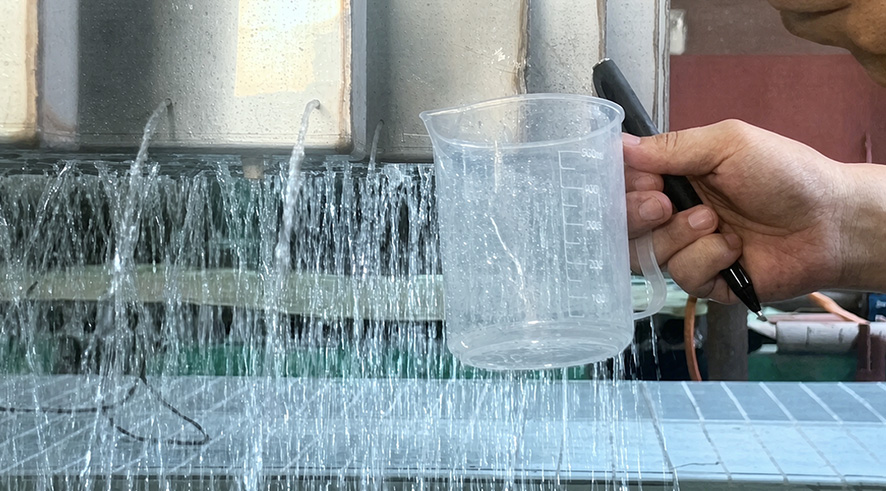

Figure 3 : Test de traçage de colorant — distribution uniforme (à gauche) vs. canalisation sévère due à un distributeur mal conçu (à droite).

3. Méthode de sélection en 5 étapes

Étape 1 — Diamètre de la tour : < 0,8 m → Pulvérisation. 0,5-3 m → Bras de tuyau. > 1,5 m → Bac.

Étape 2 — Plage de charge liquide : Calculer les valeurs minimales et maximales de L/G. Les poignées de la casserole nécessitent le plus grand déport (10:1). Les buses de pulvérisation requièrent des jets étroits (2:1).

Étape 3 — Pression de service : Service d'aspiration ? Évitez les buses de pulvérisation (l'entraînement d'air détruit l'aspiration). Utilisez un bras flexible ou un bac.

Étape 4 — Potentiel d'encrassement : Présence de particules solides ? Utiliser un bac avec de larges encoches en V ou des buses de pulvérisation. Éviter les petits orifices sur les bras de tuyauterie.

Étape 5 — Sensibilité de l'emballage : L'emballage structuré haute performance (500Y, 700Y) exige une uniformité ≥ 95 %. L'emballage aléatoire tolère une uniformité de 80 à 85 %.

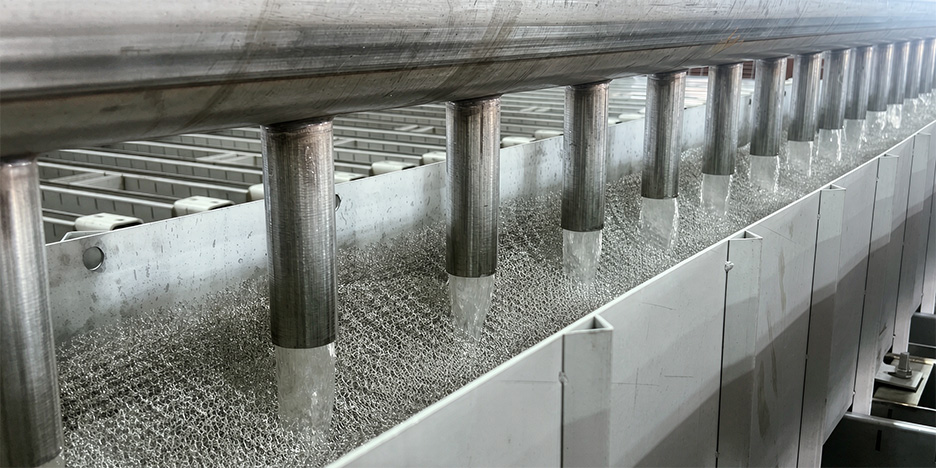

Flow chart for selecting the right liquid distributor based on tower diameter and liquid load

4. Pourquoi un emballage haute performance exige une plus grande précision

Plus votre emballage est performant, plus il est sensible à la qualité de la distribution. Un emballage de 250 Y présentant une mauvaise distribution de 20 % pourrait perdre 15 % de son efficacité. Un emballage de 500 Y, soumis à la même mauvaise distribution, pourrait perdre… 40 % ou plusC’est pourquoi nous recommandons systématiquement d’associer le garnissage structuré 500Y à un distributeur à godets de haute précision. Pour un aperçu complet, consultez notre guide de sélection du garnissage basé sur les 5 critères.

5. Modes de défaillance courants et sélection des matériaux

Mode de défaillanceCausePrévention
ObturationSolides, coke ou sel (NaCl, CaCO₃)3) dépôtOrifices surdimensionnés ; prévoir un système d’autodrainage ; installer des crépines
Inclinaison / Hors niveauInstallation incorrecte ou bague de supportUtiliser un niveau à bulle lors de l'installation ; souder l'anneau de support avec une planéité certifiée.
ClignotantLa chute de pression dans la conduite d'alimentation provoque une vaporisation partielle.Augmenter le diamètre du tuyau d'alimentation ; réduire la vitesse d'entrée en dessous de 1,5 m/s
LarmesFonctionnement en dessous de la charge liquide minimaleSpécifiez un repli plus large ; utilisez une encoche en V au lieu de trous percés

Sélection des matériaux pour les services corrosifs

Les mêmes règles de corrosion qui s'appliquent aux garnitures s'appliquent aux distributeurs, avec une difficulté supplémentaire : flaques de liquide stagnantLes fonds de cuve et les zones mortes peuvent concentrer les agents corrosifs et accélérer la corrosion. Pour une comparaison complète des matériaux, consultez notre guide sur les garnitures structurées en acier inoxydable 304 et 316L.

  • Produits biologiques propres : L'acier inoxydable SS304L est suffisant.
  • Amine / H2S / CO2 service: SS316L avec un drainage approprié pour éviter les points chauds de dégradation des amines.
  • Chlorure > 500 ppm : Duplex 1.4462 ou titane de grade 2.
  • Acides forts : Hastelloy C276 ou Alliage 20.
Technician installing a pan liquid distributor through a manway in a distillation column

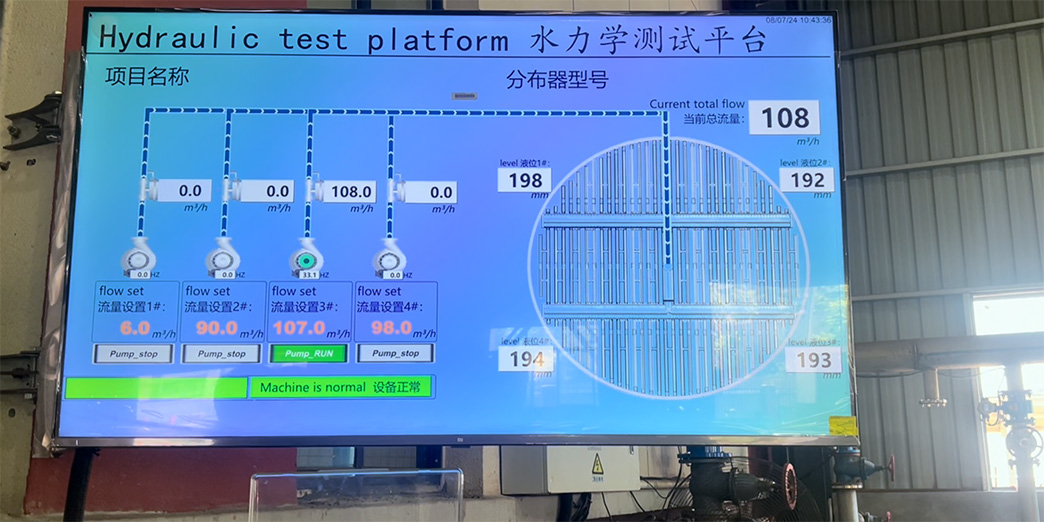

Figure 4 : Installation d'un distributeur de bacs à travers un trou d'homme - un nivellement correct est essentiel.

6. Association avec un emballage en plaques perforées

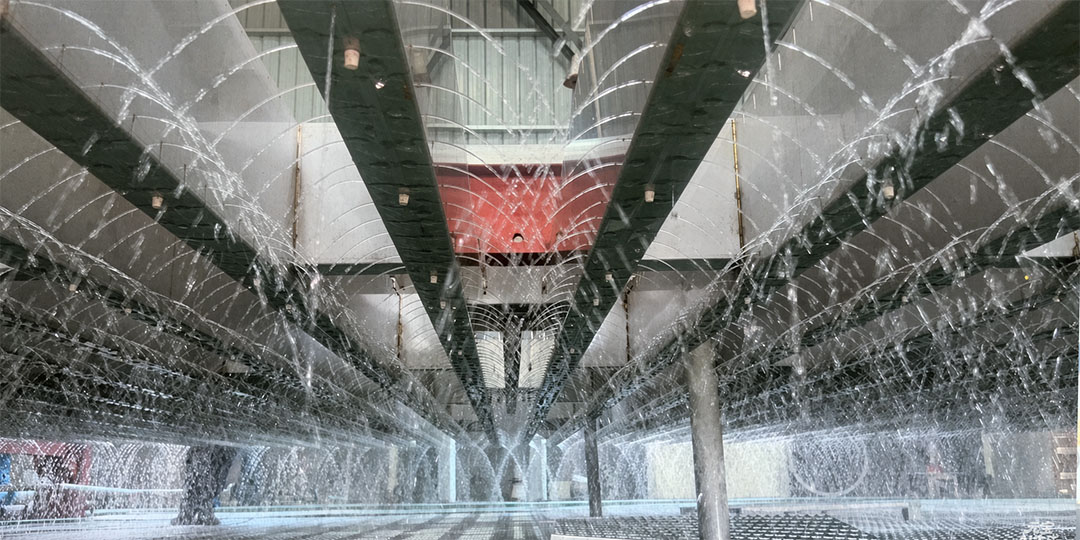

Complete tower internals assembly showing pan distributor mounted above 250Y structured packing modules

En choisissant un garnissage structuré à plaques perforées pour sa capacité d'auto-redistribution, vous bénéficiez d'une marge de sécurité intégrée. Les perforations permettent au liquide de migrer latéralement entre les canaux, compensant partiellement les légères irrégularités du distributeur. C'est pourquoi le garnissage à plaques perforées est la solution idéale pour les rénovations où le distributeur existant ne peut être remplacé.

FAQ rapide

Q : À quelle fréquence un distributeur de liquides doit-il être inspecté ?

A : À chaque arrêt. Même une perte de 10 % dans l'uniformité de la distribution peut réduire l'efficacité de la colonne de 20 à 30 %. Une inspection visuelle par endoscope ou par trou d'homme ne prend que quelques minutes et évite des mois de fonctionnement médiocre.

Q : Puis-je réutiliser un ancien distributeur avec un nouvel emballage ?

R : Uniquement si le distributeur a été conçu à l'origine pour le type de garnissage que vous installez. Un distributeur conçu pour du 250Y sera moins performant avec du 500Y car la densité de goutte à goutte est trop faible. Vérifiez toujours le nombre de goutte à goutte par m².

Q : Quelle est la densité idéale du point d'égouttement ?

A : Pour un garnissage structuré, visez un point d'égouttement tous les 50 à 100 cm² de section transversale de la tour. Un garnissage aléatoire peut tolérer un point d'égouttement tous les 100 à 200 cm².
