Distributeur de liquide à auge : le cœur de l'efficacité des colonnes garnies

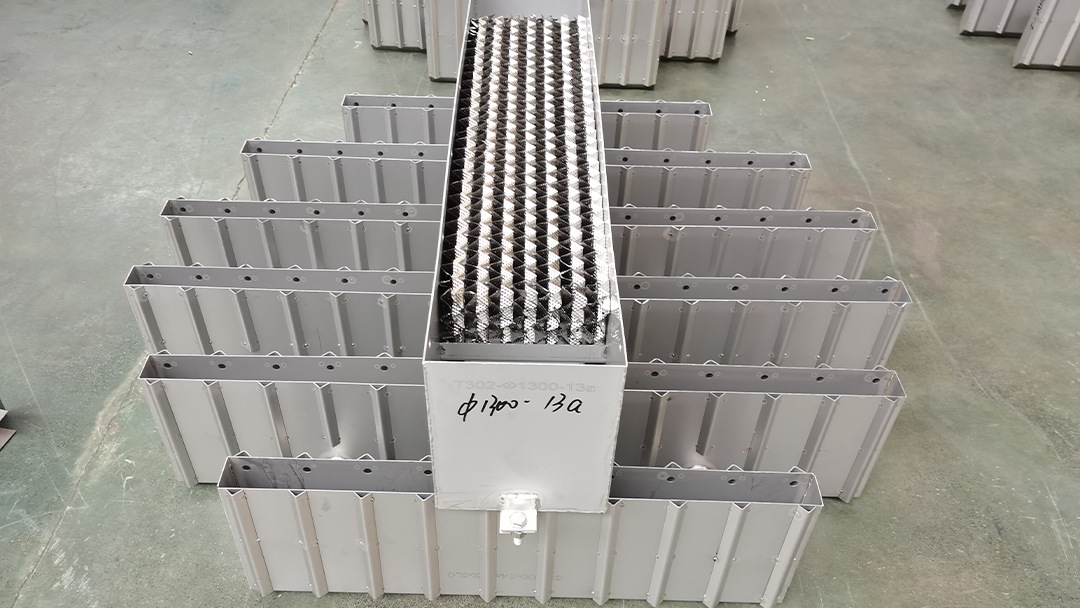

Figure 1 : Distributeur à auge à double étage assurant une irrigation uniforme sur le lit de garnissage.

Une colonne garnie n'est performante que si son distributeur de liquide l'est également. Distributeurs de trémie (également appelés distributeurs à bac) sont la norme dans l'industrie pour les tours de grand diamètre, offrant une capacité de débit supérieure et une résistance à l'encrassement. Contrairement aux buses de pulvérisation, ils fonctionnent par gravité et avec un positionnement précis des orifices pour garantir mouillage uniforme et prévenir toute mauvaise répartition.

Ce guide aborde les aspects techniques essentiels pour garantir le fonctionnement optimal de votre tour sans inondation prématurée.

Comparaison des types de distributeurs

Piège 1 : La catastrophe du nivellement

Un écart de seulement 3 mm par rapport au niveau sur une rigole de 2 mètres peut entraîner une mauvaise répartition du débit de 20 %. Installez toujours des pieds de support réglables. et vérifiez le niveau à l'aide d'un niveau à bulle numérique avant de souder l'unité en place.

Piège 2 : Érosion et usure des orifices

Dans les systèmes ou les applications de boues à forte concentration de matières en suspension, les petits orifices s'usent rapidement, s'agrandissent et modifient la dynamique des fluides. Spécifiez des alliages trempés (par exemple, 410S) ou utilisez des orifices de plus grande taille. pour prolonger la durée de vie.

Piège 3 : Pincement de vapeur (chute de pression)

Les distributeurs à auge présentent une surface libre inférieure à celle des garnissages. Si la vitesse de la vapeur sous les auges est trop élevée, cela provoque une chute de pression brutale, entraînant un engorgement. Maintenir une vitesse de vapeur minimale inférieure à 60 % de la vitesse d'inondation du garnissage.

1. Nombre d'orifices : Calculer les points d'égouttement requis en fonction du type de garnissage (le garnissage structuré nécessite plus de points que le garnissage aléatoire).
2. Hauteur du barrage : Pour des taux de réduction de débit élevés, spécifiez un déversoir plus haut afin de maintenir une hauteur de liquide constante.
3. Correspondance des matériaux : Utilisez le même alliage que le réservoir pour éviter la corrosion galvanique (par exemple, réservoir 316L = distributeur 316L).
4. Raccordement à brides : Vérifiez que la bride d'entrée est compatible avec votre tuyauterie. Privilégiez un raccord à brides pour faciliter le démontage lors de la maintenance.

Demande de devis auprès du distributeur

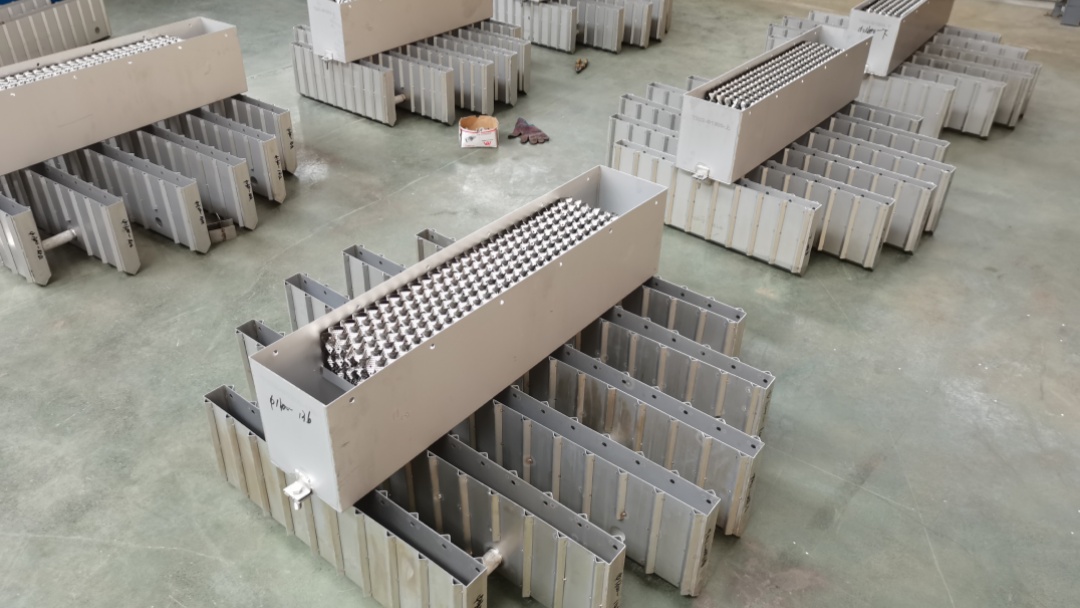

FXSINO fabrique des distributeurs à auge sur mesure pour les tours jusqu'à 8 mètres de diamètre. Envoyez-nous vos plans de tour ou vos données de procédé pour obtenir une proposition d'ingénierie détaillée.
