Anneau Pall en cuivre : Optimisation du transfert de chaleur et protection contre la corrosion

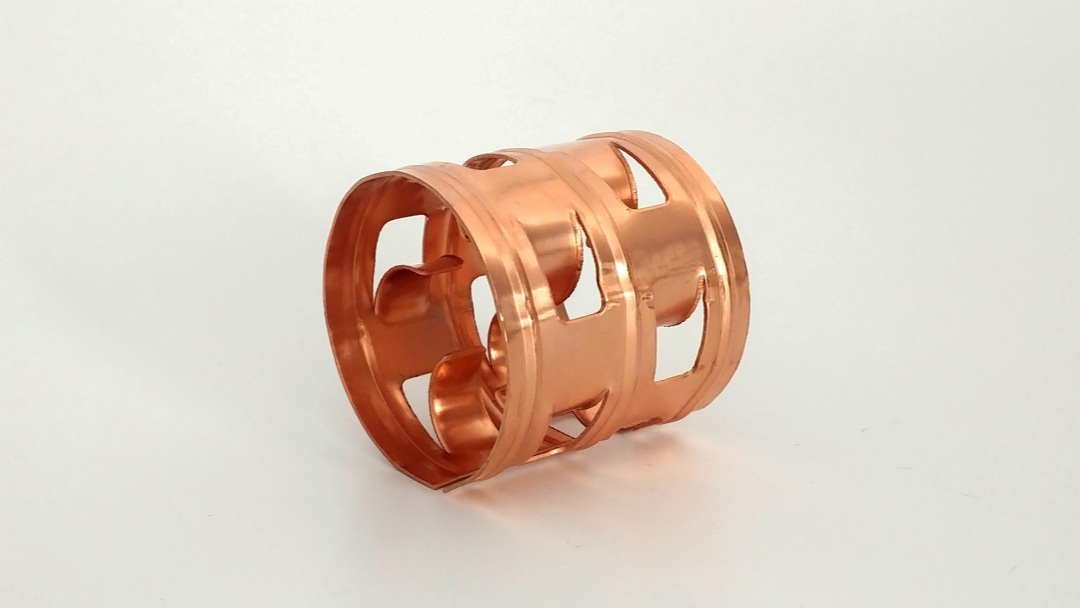

Figure 1 : Anneau Pall en cuivre estampé avec précision, présentant une grande surface ouverte et une capacité de dissipation de chaleur.

Dans les procédés où la gestion thermique et la résistance spécifique à la corrosion l'emportent sur le besoin d'une résistance à la traction élevée, Anneau Pall en cuivre se distingue. Contrairement aux garnitures standard en acier au carbone ou en acier inoxydable, le cuivre offre une conductivité thermique inégalée (jusqu'à 400 W/m·K) et une excellente résistance à l'acide acétique, à l'eau de mer et aux solutions alcalines. C'est le choix des spécialistes pour usines de distillation d'acide acétique, de récupération des produits de galvanoplastie et de dessalement.

Ce guide explore les avantages métallurgiques du garnissage en cuivre et comment tirer parti de ses propriétés uniques pour un retour sur investissement maximal.

Comparaison des performances et des propriétés

Piège 1 : Déformation due à une faible limite d’élasticité

Le cuivre est nettement plus mou que l'acier. Dans les tours de grande hauteur (> 10 m), le poids du garnissage peut déformer les couches inférieures si celles-ci ne sont pas correctement soutenues. Spécifiez toujours une grille de support avec une capacité de charge plus élevée et limitez la hauteur des lits simples à 6 mètres lorsque vous utilisez du cuivre pur.

Piège 2 : Fissuration par corrosion sous contrainte (SCC) due à l'ammoniac

Le cuivre est très sensible à la corrosion sous contrainte en présence d'ammoniac ou d'amines. N’utilisez jamais d’anneaux en cuivre Pall dans les unités de décapage à l’ammoniac ou de traitement aux amines. Privilégiez le Monel ou l’acier inoxydable pour ces applications.

Piège 3 : Oxydation à haute température

Au-dessus de 200 °C (392 °F), le cuivre commence à s'oxyder rapidement, formant du tartre qui peut se détacher et obstruer les équipements en aval. Pour les services de régénération à haute température, envisagez l'utilisation d'un revêtement anti-oxydation mince ou le passage à des alliages haute température.

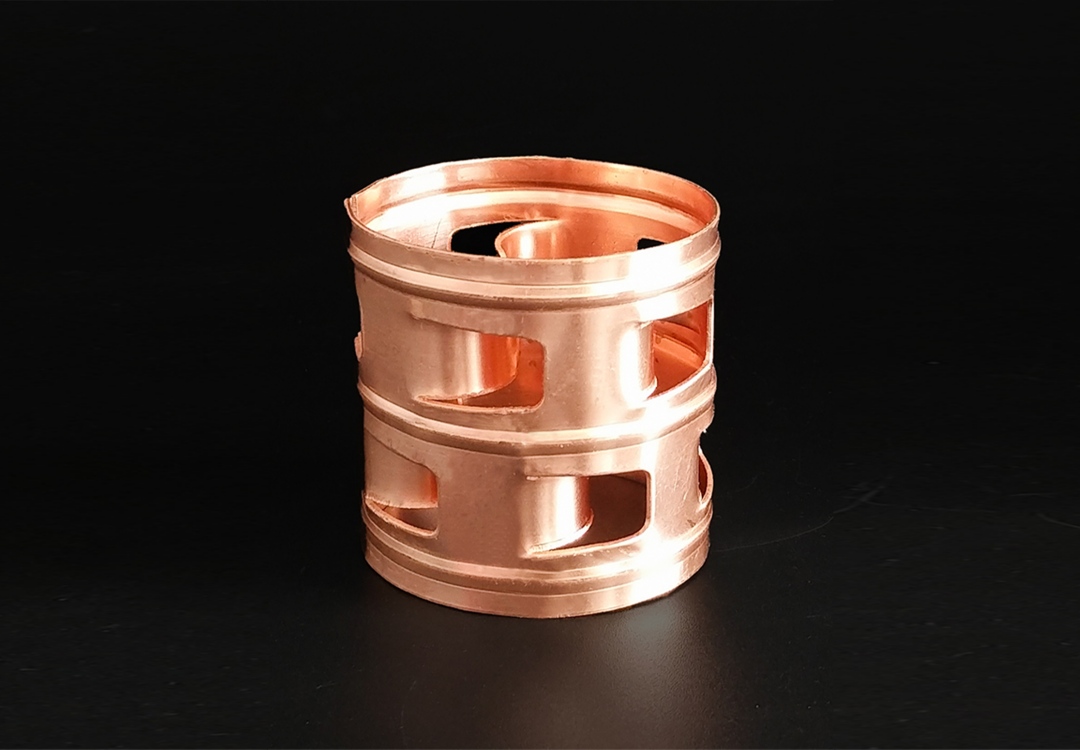

1. Sélection de la taille : Le tube n° 25 (1") est standard pour la récupération en laboratoire et à petite échelle. Les tubes n° 38 (1,5") et n° 50 (2") sont préférés pour les colonnes de distillation industrielles nécessitant une faible perte de charge.
2. Qualité du matériau : Utilisez du cuivre pur (C11000) pour le transfert de chaleur et l'acide acétique. Utilisez du laiton naval (CuZnSn) pour une meilleure résistance à la corrosion en eau de mer et une plus grande robustesse.
3. Épaisseur de paroi : En raison de la malléabilité du cuivre, spécifiez une épaisseur d'au moins 0,5 mm (pour le n° 25) à 0,8 mm (pour le n° 50) afin d'éviter les dommages liés à la manipulation.
4. Préparation de la surface : Pour les applications électriques, des surfaces recuites brillantes sont requises. Pour les applications chimiques, une surface brute de laminage est acceptable.

Demande d'échantillons et de prix pour les emballages en cuivre

FXSINO Nous fabriquons des anneaux Pall en cuivre de haute précision, conçus sur mesure pour des projets spécialisés en ingénierie chimique et maritime. Contactez nos ingénieurs pour une solution personnalisée.
