Anneau Raschig en graphite : la solution ultime pour les services acides agressifs

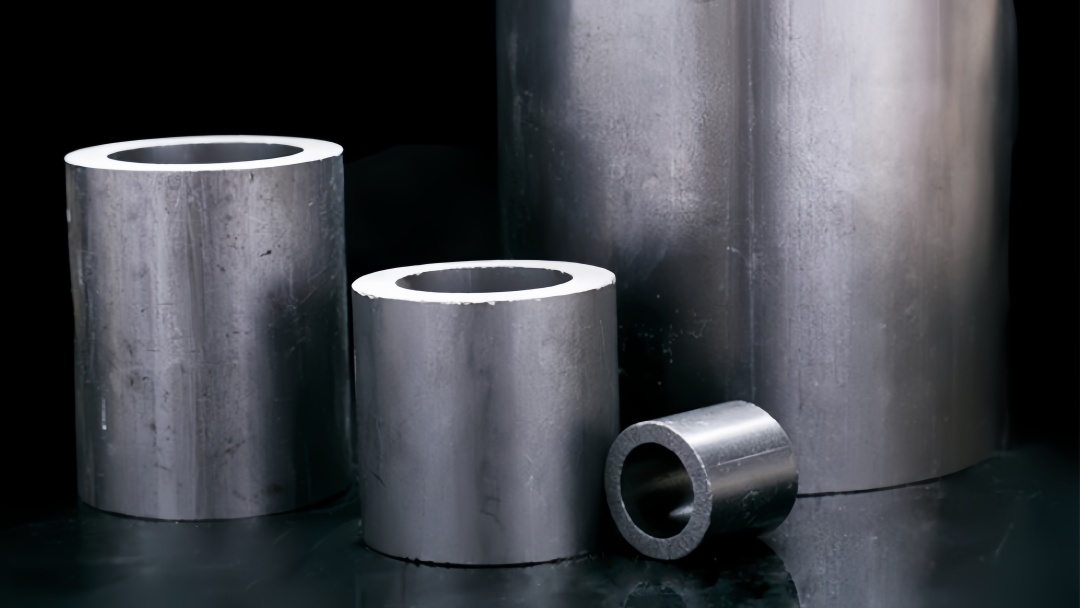

Figure 1 : Anneaux Raschig en graphite imperméable de haute pureté offrant une inertie chimique et une conductivité thermique.

Lorsque l'acier inoxydable succombe à la corrosion et que la céramique ne parvient plus à transférer la chaleur, Anneaux Raschig en graphite Elle apporte la solution essentielle. Conçue à partir d'un empilement aléatoire, la géométrie de l'anneau de Raschig, associée à du graphite imperméable, crée un empilement chimiquement inerte à presque tous les acides (à l'exception des oxydants puissants) et dont la conductivité thermique rivalise avec celle des métaux. Elle constitue l'élément fondamental de Récupération d'acide chlorhydrique (HCl), production de HBr et refroidisseurs de dilution d'acide sulfurique.

Ce guide aborde les propriétés uniques du garnissage en graphite et les mesures d'ingénierie nécessaires pour gérer sa nature fragile.

Comparaison des performances et des propriétés

Piège 1 : Dommages causés par un impact lors du chargement

Le graphite est pratiquement dépourvu d'élasticité. La chute d'anneaux d'une hauteur d'à peine 1 mètre peut provoquer des microfissures internes susceptibles d'entraîner une rupture catastrophique sous la charge. Utilisez toujours une goulotte en toile pour glisser délicatement les anneaux dans la colonne. Ne jetez jamais les sacs de rembourrage directement dans la tour.

Piège 2 : Choc thermique dans les colonnes à double enveloppe

Bien que le graphite supporte bien les hautes températures, des changements de température rapides (par exemple, de l'eau froide entrant dans une tour d'acide chaude) peuvent provoquer des fissures. Assurez des cycles de chauffage et de refroidissement progressifs (vitesses de montée en température). < 30 °C/h) et vérifier la distribution uniforme du flux à travers la chemise d'échange thermique.

Piège n° 3 : Mauvaise application en milieu oxydant

Le graphite est composé de carbone. En présence d'agents oxydants puissants (acide nitrique concentré, peroxyde d'hydrogène, chlore), le graphite s'oxyde et s'érode rapidement. N’utilisez pas de graphite dans les installations de blanchiment ou de récupération d’acide nitrique. Privilégiez les garnitures en céramique ou doublées de tantale.

1. Sélection du niveau : Pour la plupart des applications d'absorption, privilégiez le graphite imperméable (imprégné de résine) afin d'empêcher la pénétration des acides. Réservez le graphite poreux aux applications catalytiques ou de filtration spécifiques.

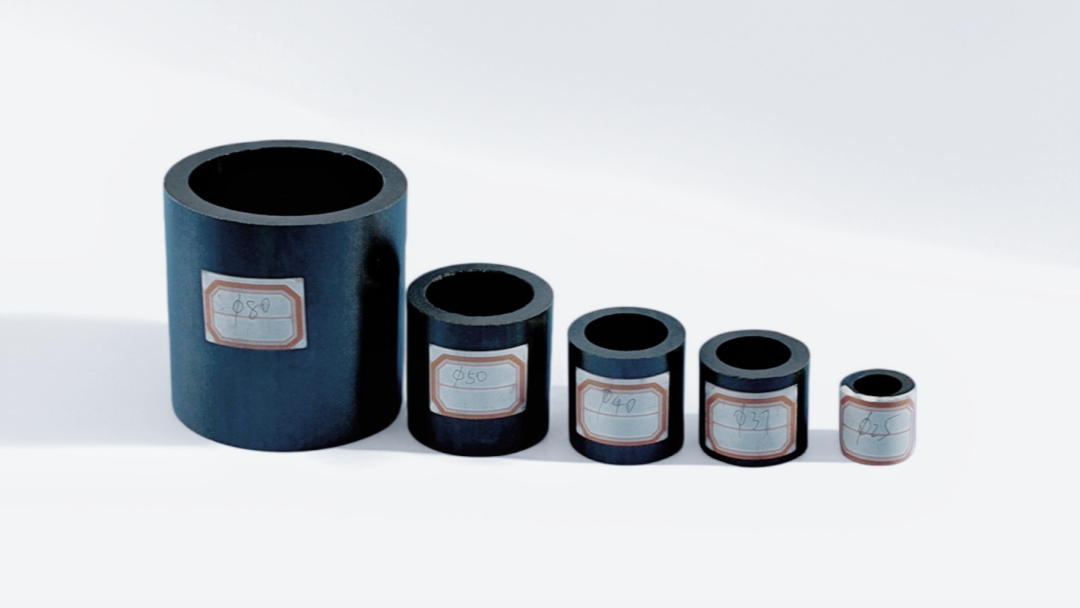

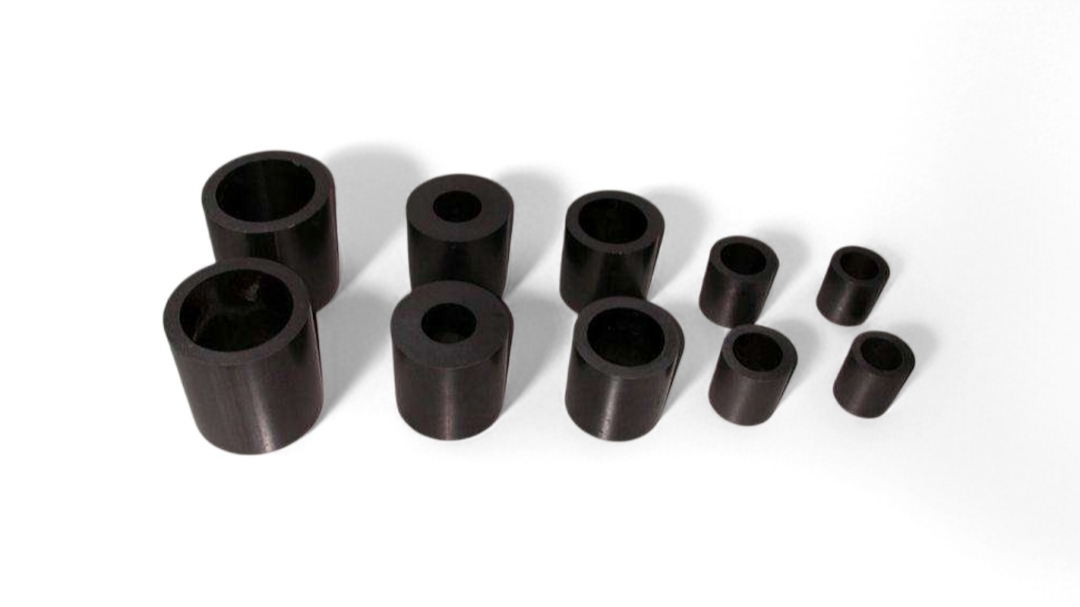

2. Taille et perte de charge : Les diamètres de 25 mm et 38 mm sont standards. Si la perte de charge est critique dans un lit profond, envisagez le diamètre de 50 mm, mais notez que les diamètres inférieurs offrent une meilleure efficacité de transfert de masse.
3. Vérification de la masse volumique apparente : Les fournisseurs réputés proposent une gamme de densité apparente étroite (par exemple, 720-760 kg/m³). Une faible densité indique une porosité élevée ou la présence d'impuretés qui compromettent la résistance.
4. Conception de la grille de support : Comme le graphite ne peut supporter des charges ponctuelles pointues, la grille de support doit être plate et recouverte d'une couche d'anneaux Raschig en céramique ou d'une plaque perforée pour répartir le poids uniformément.

Garniture en graphite de haute pureté

FXSINO Fournit des bagues Raschig en graphite imperméable usinées avec précision pour les environnements chimiques les plus exigeants. Demandez un échantillon pour vérifier la qualité et la compatibilité.
