Selle métallique Intalox : la référence en matière de transfert de masse efficace

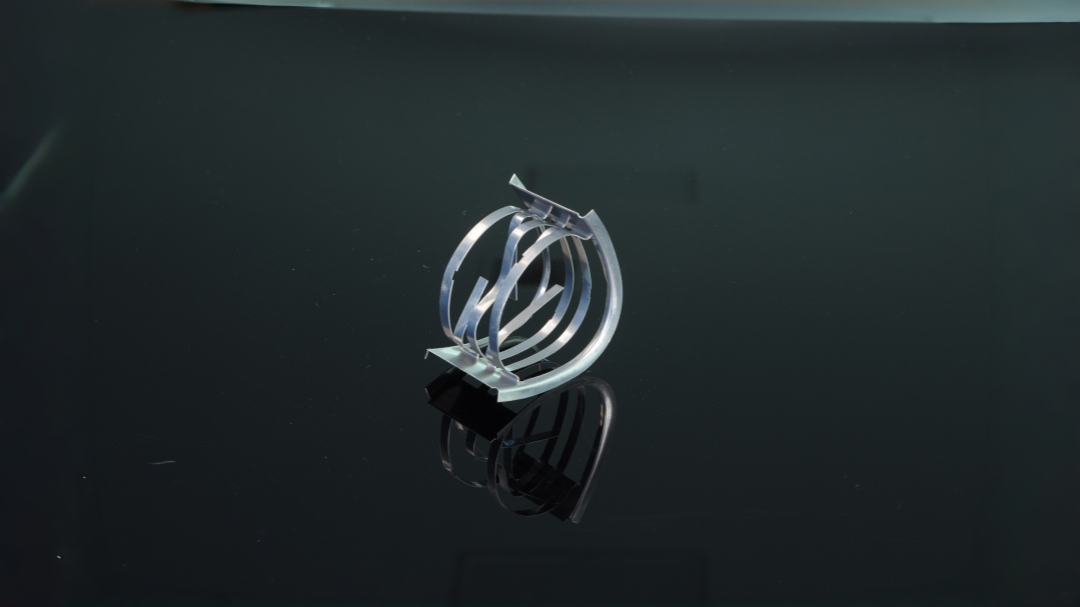

Figure 1 : La géométrie incurvée unique de la selle assure une distribution optimale du film liquide.

Lorsque votre procédé exige un équilibre entre une efficacité de séparation élevée et une faible perte de charge, Selle métallique Intalox (anneau de selle métallique) est la référence du secteur. Sa conception arquée distinctive minimise la canalisation et maximise la surface du film liquide. C'est le choix privilégié pour colonnes de distillation sous vide, absorbeurs de CO₂ et tours de séchage à l'acide sulfurique.

Ce guide détaille les avantages techniques des garnitures métalliques en selle et explique comment éviter les pièges courants lors de l'installation.

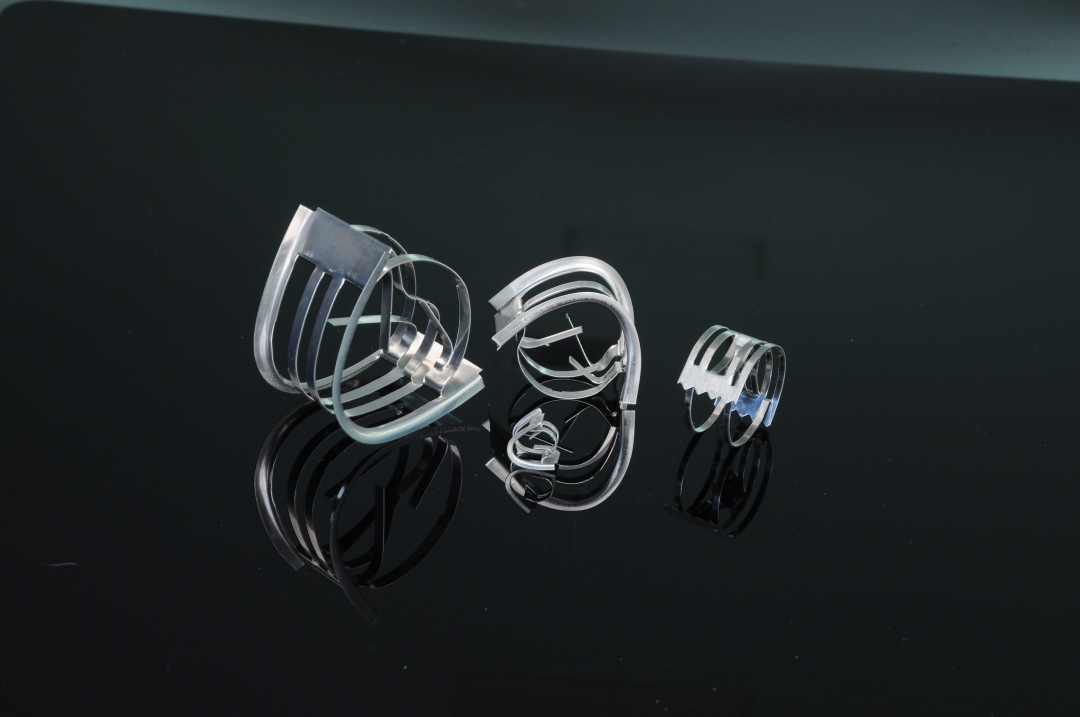

Comparaison des performances et des propriétés

Piège n° 1 : Négliger les effets de paroi dans les petites colonnes

De par leur forme, les selles ont tendance à s'orienter différemment des anneaux le long de la paroi de la colonne. Dans les tours d'un diamètre inférieur à 300 mm, cela peut provoquer d'importantes déformations de la paroi. Utilisez toujours le rapport de taille correct : le diamètre du garnissage doit être inférieur à 1/8 du diamètre de la colonne.

Piège 2 : Corrosion sous isolation (CUI)

Les supports métalliques sont souvent utilisés dans les condenseurs à reflux externes ou les colonnes exposées. Les versions en acier au carbone sont sujettes à la corrosion sous isolation. Pour les installations extérieures ou les zones de lavage, spécifiez l'acier inoxydable 316L pour éviter une défaillance prématurée causée par la fissuration due à la corrosion sous contrainte par les chlorures.

Piège 3 : Sélection incorrecte de la grille de support

La forme incurvée des selles fait qu'elles peuvent parfois franchir des ouvertures différemment de ce à quoi on s'attendrait. Veillez à ce que les ouvertures de la grille de support ne dépassent pas 60 % de la taille nominale de la selle afin d'éviter la migration du garnissage tout en maintenant une surface ouverte > 70 % pour l'écoulement de la vapeur.

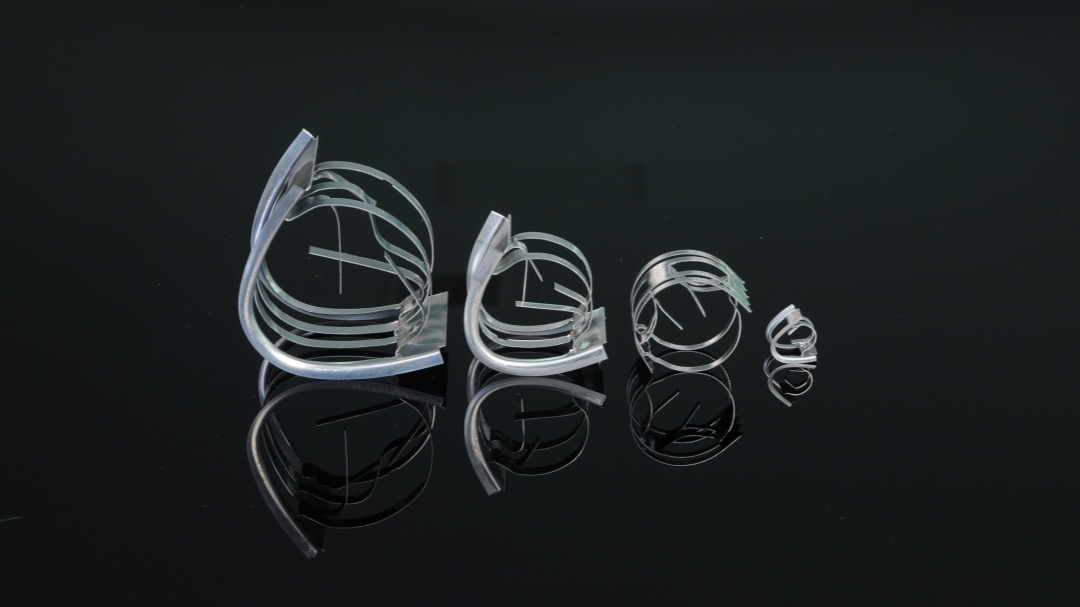

1. Sélection de la taille : Les tubes n° 25 (1 pouce) et n° 38 (1,5 pouce) sont les plus courants pour la distillation générale. Utilisez le tube n° 50 (2 pouces) pour les colonnes de distillation atmosphérique à grande capacité.
2. Sélection des matériaux : Pour les usines d'acide sulfurique, utilisez de l'acier inoxydable SS316L ou des alliages spéciaux comme l'Hastelloy. Pour la récupération de solvants en général, l'acier au carbone ou l'acier inoxydable 304 suffisent.
3. Facteur d'emballage : Vérifiez que le coefficient de remplissage (facteur F) correspond au point de saturation de votre système. Les supports métalliques ont généralement un facteur de 28 à 40 (selon leur taille).

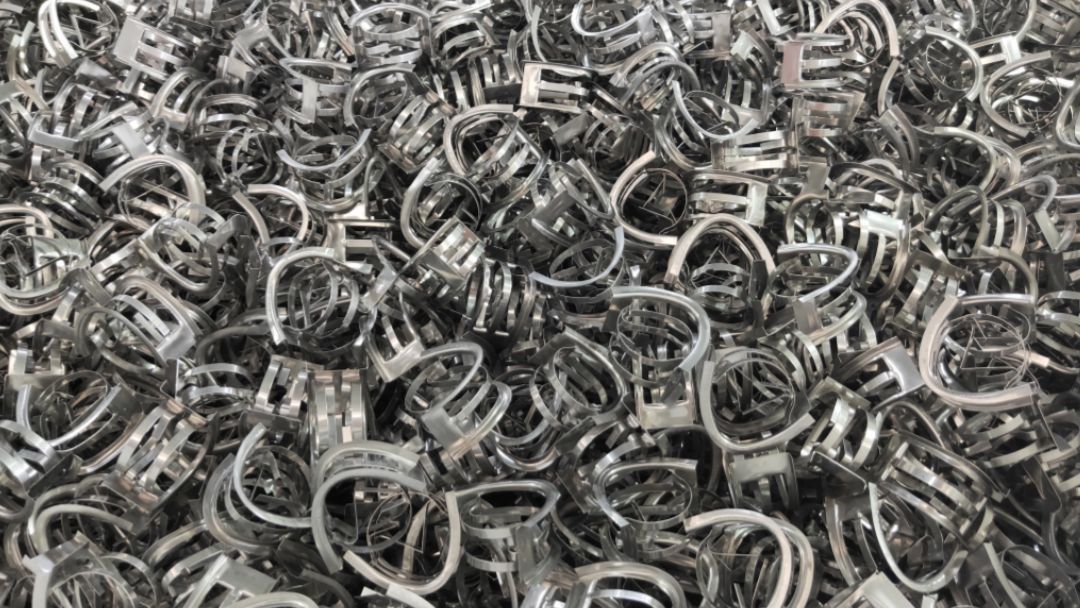

4. Méthode de chargement : Déverser lentement le matériau de compactage par la goulotte. Ne pas laisser tomber d'une hauteur supérieure à 3 mètres afin d'éviter de déformer la courbure de la selle.

Demandez un devis pour un emballage métallique pour selles

FXSINO Nous fournissons des selles métalliques Intalox de précision pour des projets chimiques et pétrochimiques internationaux. Contactez-nous pour obtenir des échantillons et des plans techniques.
