Comment choisir le garnissage d'une colonne de distillation : 5 facteurs

Maison Nouvelles

Comment choisir le garnissage d'une colonne de distillation : 5 facteurs

Comment choisir le garnissage d'une colonne de distillation : 5 facteurs
August 20, 2026

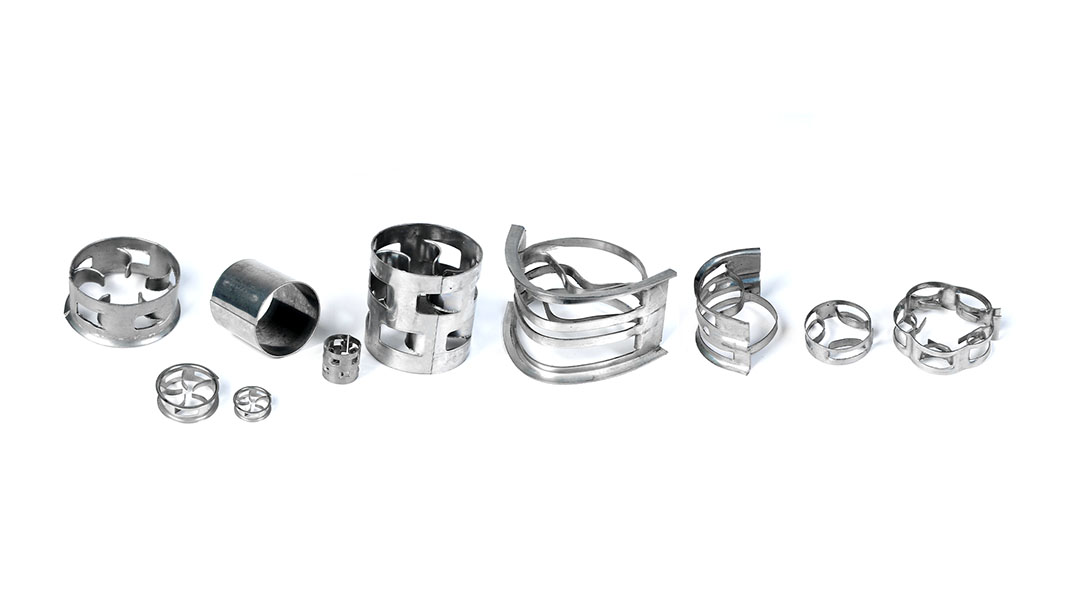

Various types of distillation column packing including structured and random packing

Figure 1 : Aperçu des types de garnissage courants des colonnes de distillation — des anneaux aléatoires aux feuilles structurées à haute efficacité.

Comment choisir le garnissage d'une colonne de distillation: 5 facteurs

Réponse rapide : Le choix du garnissage optimal d'une colonne de distillation dépend de cinq facteurs : (1) la pression de service, (2) le rapport liquide/gaz, (3) la corrosion et le matériau, (4) le potentiel d'encrassement et (5) le compromis entre capacité et rendement. Un mauvais choix de ces facteurs peut entraîner une séparation médiocre, une défaillance prématurée ou des réparations coûteuses.

Choisir le garnissage d'une colonne de distillation n'est pas un simple achat : c'est une décision de conception qui influe directement sur l'efficacité de séparation, la consommation d'énergie et la disponibilité de votre colonne. Que vous rénoviez une colonne existante ou en conceviez une nouvelle, ce guide vous présente les 5 facteurs d'ingénierie qui déterminent le choix optimal.

Facteur 1 : Pression de service

La pression est la contrainte la plus importante dans le choix du garnissage car elle détermine la chute de pression que votre procédé peut tolérer.

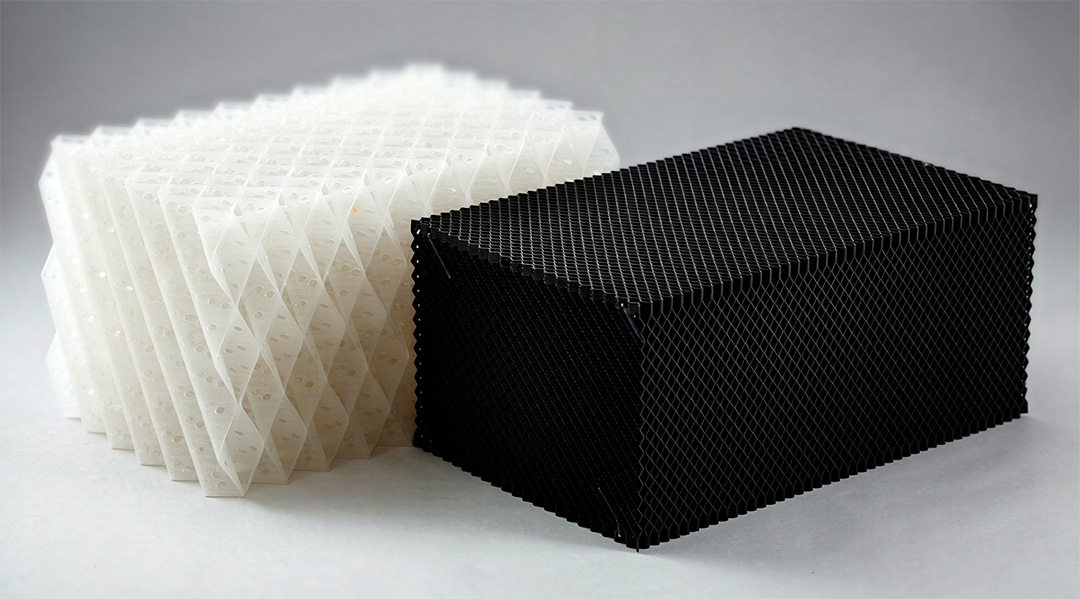

Vacuum distillation column versus high-pressure absorption column application
  • Service d'aspirateur (< 0,1 bar) : La perte de charge doit être minimisée. Les garnissages structurés en treillis métallique (par exemple, 500Y, 700Y) ou les plaques perforées à faible surface spécifique (250Y) sont idéaux. L'angle d'ondulation doit être de 45° (type Y) afin de réduire la résistance au gaz.
  • Pression atmosphérique (1 bar) : Un équilibre optimal entre efficacité et capacité. Les garnitures à plaques perforées 250Y ou 350Y couvrent la plupart des applications.
  • Haute pression (> 5 bar) : La capacité est primordiale. Choisissez une ondulation à 60° (type X) avec une surface spécifique plus faible (125X ou 250X) pour optimiser le débit. Un emballage aléatoire, comme des anneaux métalliques Pall, peut également s'avérer économique.

Facteur 2 : Rapport liquide/gaz (L/G)

Le rapport L/G détermine si vous avez besoin d'un garnissage qui excelle dans la distribution du liquide ou dans la surface interfaciale gaz-liquide.

Règle générale : Un rapport liquide/gaz élevé (absorption, épuration) exige une excellente redistribution du liquide : le garnissage à plaques perforées est la solution idéale. Un faible rapport liquide/gaz (fractionnement, extraction) requiert une surface d'échange maximale : la gaze métallique ou le garnissage structuré à grande surface (500Y, 700Y) sont la réponse.

Pour une analyse approfondie de la manière dont les perforations résolvent les problèmes de distribution des liquides, consultez notre guide sur les garnitures structurées à plaques perforées : Améliorez la mouillabilité et l’efficacité.

Facteur 3 : Corrosion et sélection des matériaux

Votre emballage se détériorera prématurément si le matériau ne résiste pas aux réactions chimiques du procédé. L'erreur la plus fréquente ? Sous-estimer la teneur en chlorures.

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
Condition de processusMatériel recommandéPourquoi
Produits biologiques purs, sans chloruresSS304LRapport qualité-prix avantageux, bonne résistance générale à la corrosion
H2S, CO2, amines avec des chloruresSS316L2 à 3 % de molybdène résistent à la corrosion par piqûres jusqu'à 1 000 à 2 000 ppm de chlore.-
chlorures chauds concentrésTitane Gr.2 / Gr.7Résistance supérieure à la corrosion par piqûres et à la corrosion caverneuse
acide sulfurique fortAlliage 20 / Hastelloy C276Résiste aux acides agressifs à des températures élevées

Vous avez besoin d'aide pour choisir entre les deux nuances les plus courantes ? Consultez notre comparatif détaillé : 304 vs 316L Emballage structuré : lequel vous convient le mieux ?

Facteur 4 : Encrassement et teneur en matières solides

Si votre alimentation contient des matières en suspension, des polymères ou du goudron, les garnissages structurés standards se colmateront rapidement. La solution : des plaques perforées dotées d’un système autonettoyant.

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • Service impeccable : Tout type de garnissage structuré convient. La toile métallique offre la meilleure efficacité.
  • Encrassement léger (traces de matières solides, cokéfaction) : Plaque perforée avec des trous de 4 à 5 mm. Les trous favorisent l'échange de liquide entre les canaux, évitant ainsi les zones de stagnation où se forment des dépôts.
  • Encrassement important : Envisagez un rangement en grille ou un rangement aléatoire avec un grand volume libre. Prévoyez un lavage régulier.

Facteur 5 : Compromis entre capacité et efficacité

C'est le compromis classique en ingénierie. On ne peut pas optimiser les deux en même temps.

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
PrioritéSurface spécifique (m²/m³)OndulationExemple de modèle
Efficacité maximale500 - 75045° (type Y)Emballage structuré 500Y
Équilibré250 - 35045° ou 60°Emballage métallique structuré 250Y
Capacité maximale125 - 25060° (type X)125X / 250X

Matrice de décision de sélection rapide

Utilisez ce tableau comme point de départ. Pour une ingénierie détaillée, consultez toujours votre fournisseur d'emballage.

Étape 1 : Quelle est votre pression de service ? → En cas de vide, utilisez le modèle 250Y/500Y (type Y). En cas de haute pression, utilisez le modèle 125X/250X.

Étape 2 : Quel est votre rapport L/G ? → L/G élevé : tôle perforée. L/G faible : toile métallique ou structure à grande surface.

Étape 3 : Quels agents corrosifs sont présents ? → Matériau correspondant (304L, 316L, Duplex, Ti).

Étape 4 : L'encrassement est-il un problème ? → Oui : Plaque perforée. Non : Tout type.

Étape 5 : Priorité à la capacité ou à l'efficacité ? → Choisissez la zone spécifique et l'angle d'ondulation en conséquence.

Foire aux questions

Q : Puis-je utiliser un emballage aléatoire au lieu d'un emballage structuré ?

R : Oui, pour les séparations moins exigeantes. Un garnissage aléatoire (par exemple, des anneaux métalliques Pall) coûte moins cher et supporte bien l'encrassement, mais son rendement par mètre de hauteur est inférieur. Un garnissage structuré est préférable lorsqu'on a besoin d'un nombre maximal d'étages théoriques dans une colonne de hauteur limitée.

Q : Quelle est la durée de vie d'un emballage structuré ?

A : En milieu propre et avec des matériaux adaptés, la durée de vie est généralement de 10 à 15 ans. En milieu corrosif ou encrassant, il faut compter 3 à 7 ans avant que l'efficacité ne chute en dessous des seuils acceptables.

Q : Quel est le débit minimal de distribution de liquides requis ?

A : Pour un garnissage structuré, on recommande généralement un point de goutte à goutte pour 50 à 100 cm² de section transversale de la colonne. Une mauvaise répartition du liquide compromet l'efficacité potentielle du garnissage, quel que soit le type choisi.

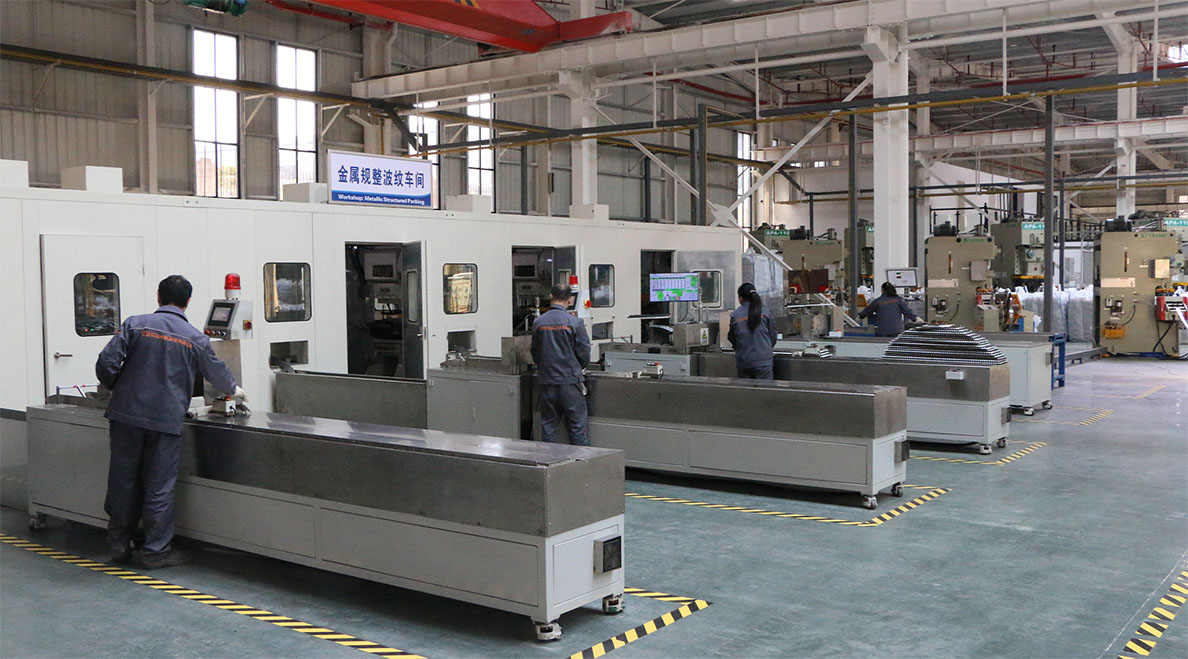

FXSINO manufacturing facility for metal structured packing production

Besoin d'une recommandation d'emballage personnalisée ?

Veuillez nous communiquer les paramètres de votre procédé : pression, température, rapport liquide/gaz, composition du fluide et diamètre de la colonne. Nos ingénieurs détermineront le type, le matériau et la géométrie de garnissage optimaux pour votre colonne.

Contactez FXSINO : jackieqiu9202@gmail.com | +86 18507999558
