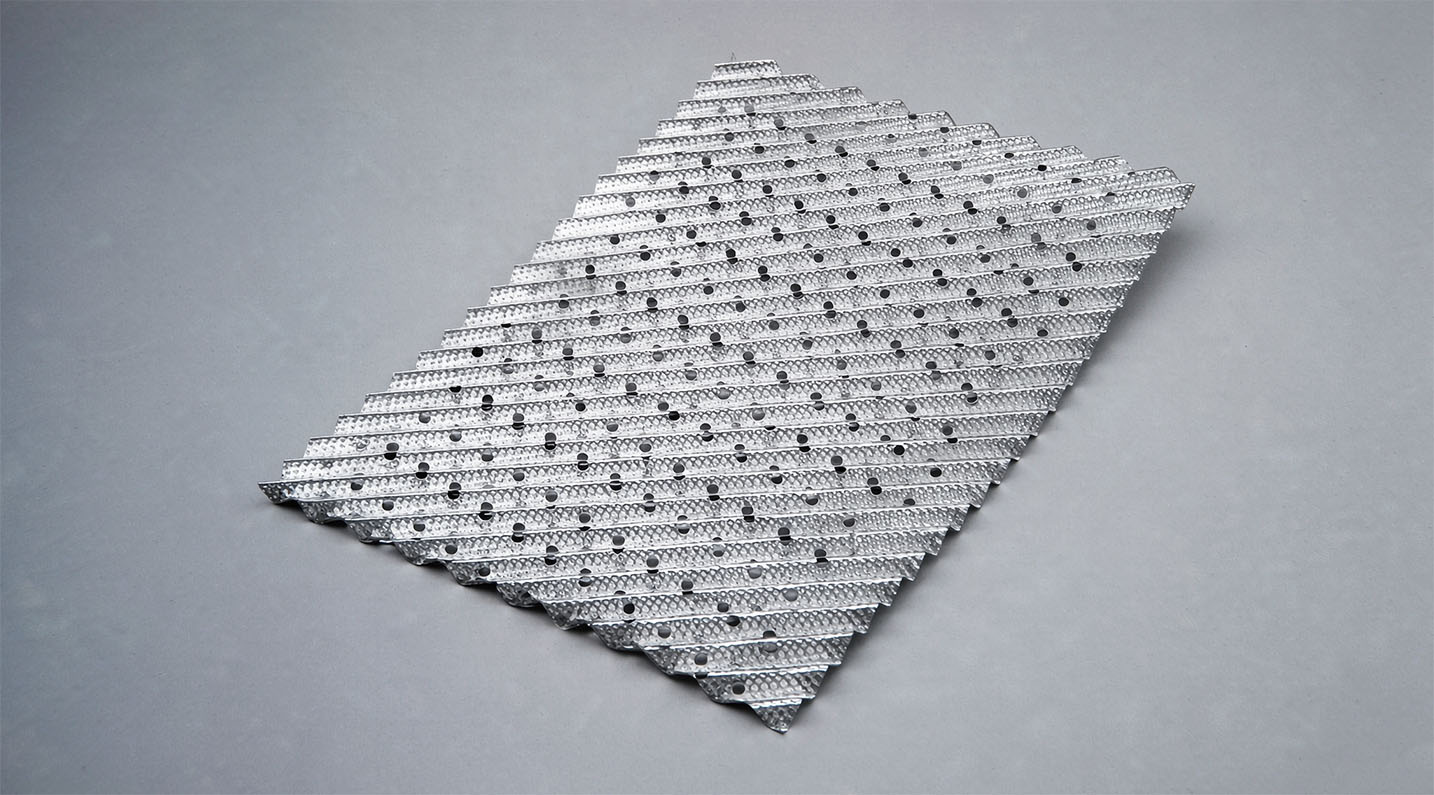

Figure 1 : Gros plan d'un emballage structuré en plaque perforée montrant l'ondulation et le motif de perforation uniforme.

Garnissage structuré à plaques perforées : améliore la mouillabilité et l’efficacité

En résumé : Le garnissage structuré à plaque perforée utilise des trous poinçonnés avec précision (généralement de 4 à 5 mm de diamètre) sur des feuilles de métal ondulées pour forcer le renouvellement du film liquide, éliminer les zones sèches et créer des zones de recirculation turbulentes, offrant des taux de transfert de masse jusqu'à 20 à 30 % plus élevés que les surfaces non perforées dans la même colonne.

Lorsque les ingénieurs de procédés spécifient emballage structuré, la caractéristique la plus mal comprise est la perforationLa plupart des acheteurs savent qu'ils ont besoin d'une assurance « 250Y » ou « 500Y », mais peu comprennent réellement ce que cela implique. pourquoi L'importance des perforations. Cet article détaille la physique, la géométrie et les avantages concrets du choix d'une plaque perforée par rapport à des plaques non perforées ou en treillis métallique.

1. Qu'est-ce qu'un emballage structuré à plaques perforées ?

Le garnissage structuré en plaques perforées est fabriqué à partir de fines feuilles de métal (généralement de 0,1 à 0,2 mm d'épaisseur) perforées selon un motif régulier de trous, puis ondulées à un angle fixe (typiquement 45° ou 60°). Les feuilles adjacentes sont emboîtées avec des ondulations de sens inversé pour former des canaux d'écoulement ouverts et inclinés.

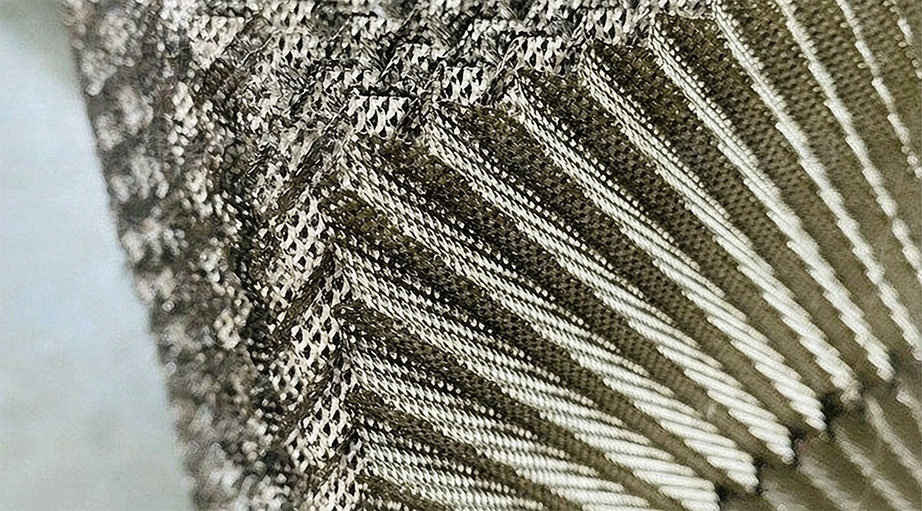

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

Chaque trou mesure généralement 4 à 5 mm de diamètreLa combinaison des perforations et des ondulations crée trois effets simultanés :

  • Redistribution forcée des liquides — le liquide passe par des orifices vers les canaux voisins, éliminant ainsi les écoulements pariétaux et les problèmes de répartition.
  • Renouvellement continu du film — le film liquide se rompt et se reforme à chaque perforation, détruisant les couches limites stagnantes.
  • Rugosité de surface accrue — Les microstructures autour de chaque trou augmentent le temps de rétention et la surface interfaciale.

Les spécifications communes comprennent 125Y, 250Y, 350Y, 450Y, 500Y et 700Y, avec des matériaux allant de l'acier inoxydable SS304L et SS316L aux aciers inoxydables duplex et au titane (grade 2 / grade 7).

2. Comment la perforation améliore la mouillabilité

La mouillabilité est déterminée par l'angle de contact : un angle faible (≤ 90°) assure une répartition uniforme du liquide ; un angle élevé (> 90°) crée des zones sèches qui entravent le transfert de masse. Sur une plaque métallique lisse et non perforée, le liquide tend à s'écouler le long des creux des ondulations, laissant les crêtes sèches.

L'effet de perforation : Lorsqu'un liquide rencontre un orifice, les forces capillaires l'attirent à travers, créant un « rideau liquide » (également appelé « film double ») sur la face inférieure. Ce rideau augmente considérablement la surface interfaciale active et déclenche d'intenses ondes capillaires à la surface libre.

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

Figure 2 : Formation d'un rideau liquide à travers des perforations (à droite) vs. canalisation sur une plaque non perforée (à gauche).

Des recherches menées par le centre de R&D d'Air Liquide, utilisant la visualisation du flux optique PTV 2D-2C, ont confirmé que les plaques perforées génèrent Des vortex en fer à cheval se forment autour de chaque orifice avant la formation du rideau, suivis de vortex de Dean et d'une recirculation en paires de reins après l'établissement du rideau.Ces tourbillons chaotiques, à des nombres de Reynolds plus élevés, produisent :

  • De puissants tourbillons turbulents qui accélèrent le transport des espèces à l'interface gaz-liquide.
  • Points de stagnation avec une faible vitesse de film locale, prolongeant le temps de contact gaz-liquide.
  • Vitesses des films négatifs détectée localement à l'intérieur du rideau — preuve d'une véritable recirculation, et non d'un simple flux descendant.

3. Les gains d'efficacité : les chiffres qui comptent

Selon des études récentes sur la modification de la surface des garnissages structurés, l'optimisation de la mouillabilité peut améliorer les taux de transfert de masse par 20-30% tout en réduisant la consommation d'énergie. Ce gain d'efficacité provient de trois améliorations mesurables :

Indicateur de performancePlaque non perforéePlaque perforée
uniformité de la distribution du liquideModéré (canalisation)Excellent (homogène)
Incidence de taches sèchesÉlevé pour un faible rapport L/GMinimale, même à une densité de pulvérisation de 0,2 m³/(m²·h)
gain d'efficacité du transfert de masseLigne de base+20-30%
résistance à l'encrassementFaiblePuissant (effet autonettoyant)

Le garnissage à plaques perforées fonctionne de manière fiable à densités de pulvérisation de 0,2 à 200 m³/(m²·h) et des pressions allant du vide à la haute pression, ce qui en fait le véritable garnissage structuré « polyvalent » pour les procédés chimiques, pétrochimiques, de raffinage du pétrole et de traitement du gaz naturel.

4. Sélection de la géométrie : Adaptation de la taille des trous et de l’angle d’ondulation à votre procédé

4.1 Rapport diamètre de perforation/surface ouverte

Les pratiques courantes utilisent trous de 4 à 5 mm de diamètreLe rapport de surface ouverte (surface totale des trous ÷ surface de la plaque) doit être équilibré :

  • Trop bas (<5%) : Limite le flux latéral, augmente la perte de charge, réduit la fréquence de renouvellement du film.
  • Zone optimale : Une surface ouverte suffisante pour permettre des échanges fréquents de liquide entre les canaux sans sacrifier la surface spécifique.
  • Trop élevé (>15%) : Réduit la surface de transfert de masse effective ; le garnissage commence à ressembler à un plateau quadrillé plutôt qu'à un garnissage structuré.

4.2 Angle d'ondulation : 45° contre 60°

L'angle d'ondulation détermine directement le compromis entre efficacité et capacité :

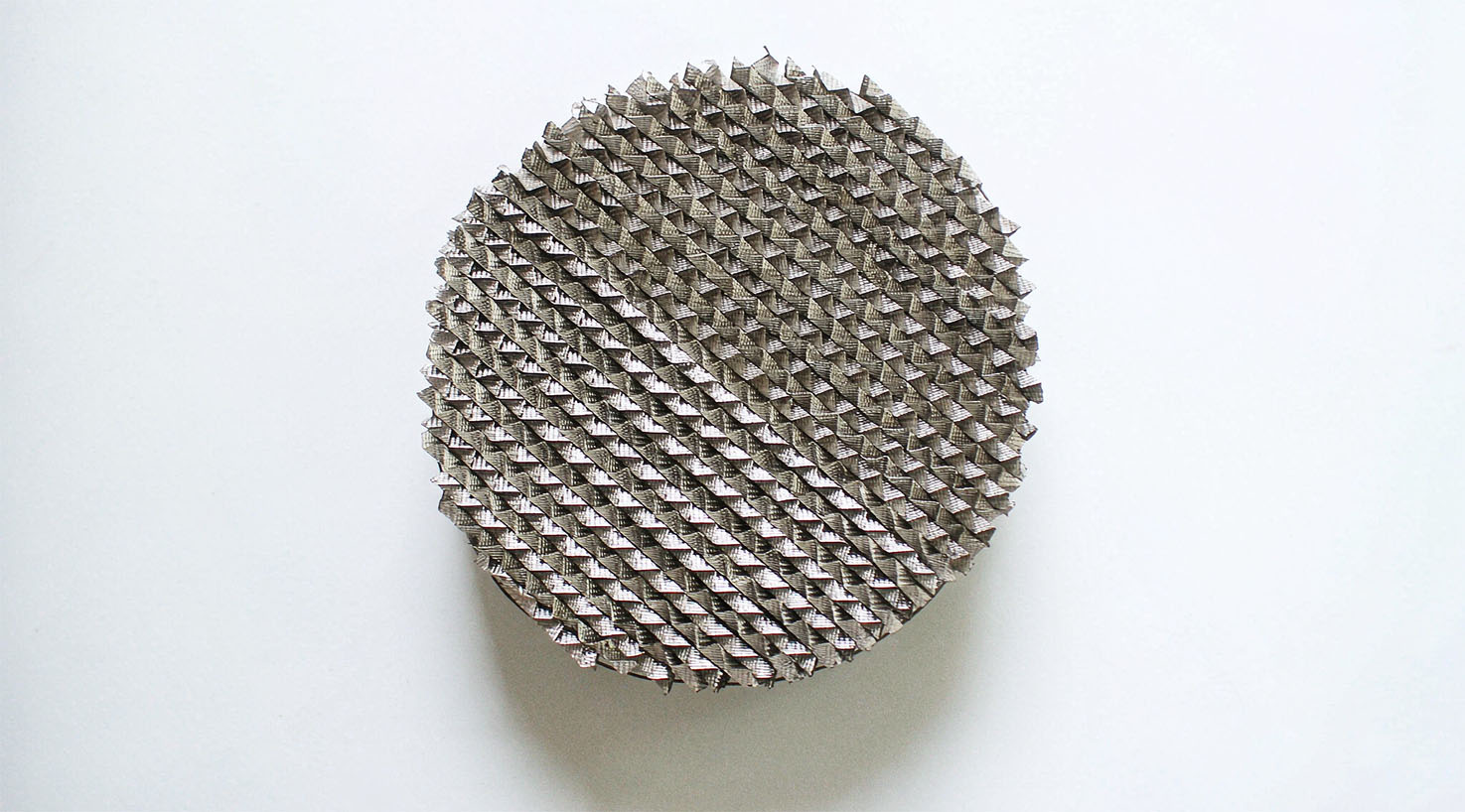

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45° (type Y) : Rendement supérieur, capacité réduite. Idéal pour la distillation sous vide où la perte de charge est le facteur limitant (ex. : 250Y, 500Y).
  • 60° (type X) : Capacité supérieure, rendement légèrement inférieur. Recommandée pour les colonnes d'absorption atmosphériques ou pressurisées à forte charge gazeuse (ex. : 250X, 500X).

5. Plaque perforée ou treillis métallique : quand choisir ?

Toutes deux sont « structurées », mais elles servent des maîtres différents :

DimensionPlaque perforéeGrillage métallique
Idéal pourForte absorption de gaz, services salesDistillation à très faible perte de charge et à haute pureté
Zone spécifique typique125-700 m²/m³Jusqu'à 750 m²/m³
CoûtModéréNiveau supérieur (tissage complexe)
Anti-salissureFortFaible

Règle générale : si votre processus implique H2S, CO2Pour les solutions d'amines à forte concentration en liquide, la plaque perforée est idéale. Pour la distillation sous vide de produits chimiques fins thermosensibles, où chaque pascal de perte de charge compte, la toile métallique est la solution optimale. Besoin d'aide pour choisir ? Consultez notre guide sur le 500Y pour une distillation haute performance.

6. Applications typiques

Le garnissage structuré à plaques perforées domine les services suivants :

  • séchage et adoucissement du gaz naturel — revêtement anti-salissure puissant, supporte des charges liquides variables.
  • distillation atmosphérique/sous vide du pétrole brut — Faible perte de charge, capacité élevée.
  • Récupération de solvant et séparation de l'air — une distribution uniforme empêche la canalisation.
  • Rectification pharmaceutique — Nettoyage facile, conforme aux normes ASME et API.
  • CO2 capture avec des amines — Les perforations empêchent la surchauffe localisée et la dégradation.
Workers installing perforated plate structured packing modules inside a distillation column

7. Sélection des matériaux pour les services corrosifs

La qualité de la perforation dépend de celle du métal environnant. En milieu chloré, les bords de chaque trou deviennent des points de concentration de contraintes propices à la corrosion par piqûres. C'est pourquoi le choix du matériau est crucial.

  • SS304L : Convient aux matières organiques pures sans chlorures.
  • SS316L : Contient 2 à 3 % de molybdène, résiste à la corrosion par piqûres dans les environnements chlorés jusqu'à 1000 à 2000 ppm. Consultez notre comparatif 304 vs 316L.
  • Duplex 1.4462 : Pour les combinaisons extrêmes de chlorure et de contraintes mécaniques.
  • Titane Gr.2 / Gr.7 : Pour les chlorures chauds et concentrés, là où même l'acier inoxydable 316L échoue.

8. FAQ rapide

Q : La perforation augmente-t-elle la perte de charge ?

A : Minimale. La structure ouverte du garnissage à plaques perforées est spécialement conçue pour minimiser la résistance à l'écoulement du gaz, ce qui entraîne une faible perte de charge et une meilleure efficacité énergétique.

Q : Les garnitures à plaques perforées peuvent-elles supporter les solides ou les encrassements ?

R : Oui. Ses excellentes propriétés anti-encrassement et sa faible rétention de liquide permettent à ce garnissage de résister aux systèmes présentant une légère contamination particulaire, ce qui le rend idéal pour le traitement et l'absorption du gaz naturel.

Q : Quel est le diamètre minimal de la tour pour un garnissage à plaques perforées ?

A : Applicable pour des diamètres de tour allant de 80 mm à 13 m. Pour les diamètres supérieurs à 1,5 m, l'emballage est fourni en blocs pour une installation modulaire.

Spécifiez le garnissage à plaques perforées adapté à votre colonne.

Veuillez nous transmettre les données de votre procédé : composition du fluide, rapport L/G, pression, température et diamètre de la tour. Nos ingénieurs vous recommanderont la section spécifique optimale (de 125 à 700 m²/s), la nuance de matériau et l’angle d’ondulation.
