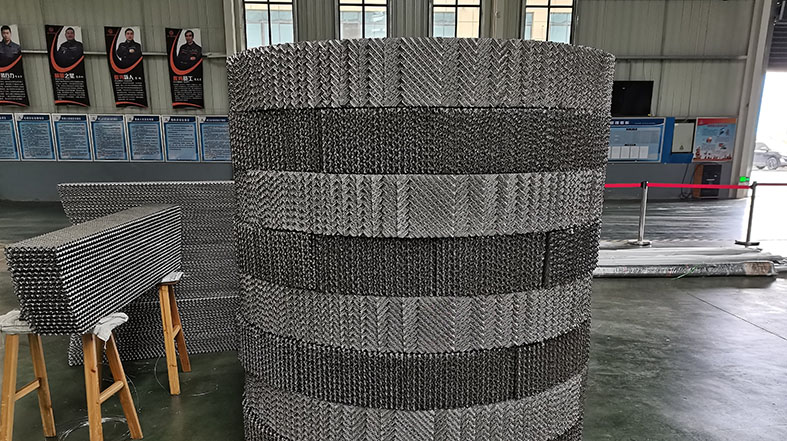

Figure 1 : Garnissage structuré en treillis métallique 500Y/700Y — segments de disque prêts pour l'installation en colonne.
Présentation du fabricant : FXSINO est un fabricant de garnitures métalliques structurées fournissant les modèles 500Y et 700Y en acier inoxydable SS304, 304L, 316 et 316L. Ces garnitures à surface spécifique élevée sont conçues pour la distillation sous vide, la séparation thermosensible et la rectification de précision, applications où une faible perte de charge et un nombre de plateaux théoriques élevé sont essentiels.
Le garnissage métallique structuré est un dispositif de transfert de masse à haute efficacité, fabriqué à partir de fines feuilles de métal (généralement de 0,1 à 0,2 mm d'épaisseur) en acier inoxydable, en acier au carbone, en aluminium ou en titane. Chaque feuille est estampée avec précision et ondulée pour former des canaux à un angle fixe par rapport à l'axe de la colonne. Les feuilles adjacentes sont disposées avec des orientations d'ondulation opposées, créant ainsi un réseau géométriquement ordonné de microcanaux qui élimine la canalisation et l'écoulement pariétal.
Le 500Y et 700Y Ces modèles appartiennent à la famille des garnissages à surface spécifique élevée. Le « Y » indique un angle de corrugation de 45° ; le nombre indique la surface spécifique nominale en m²/m³. Comparé aux garnissages aléatoires, le garnissage structuré offre une surface spécifique 4,5 fois supérieure à celle des anneaux Pall, avec une perte de charge considérablement réduite.

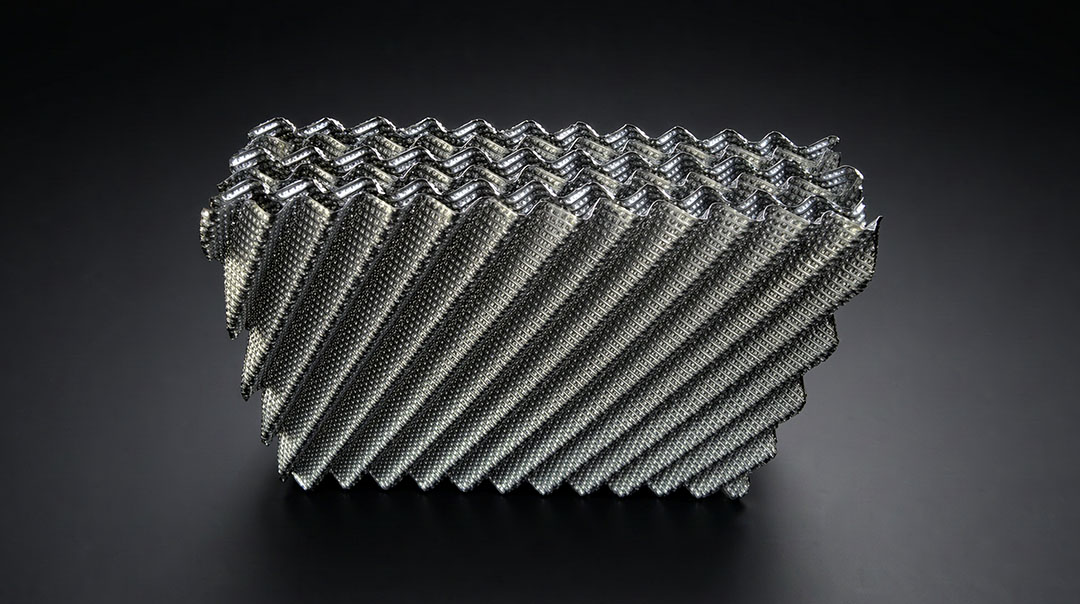

Figure 2 : Des feuilles ondulées à 45° disposées avec des orientations opposées créent des microcanaux uniformes.
Les modèles 500Y et 700Y sont tous deux disponibles en version 500Y ou 700Y. treillis métallique (pour une mouillabilité maximale et un fonctionnement sous vide) ou plaque perforée (pour une résistance mécanique et une résistance à l'encrassement supérieures). Paramètres clés :
| Modèle | Ondulation Angle | Zone spécifique (m²/m³) | Fraction vide (%) | Plaques théoriques (par m) | chute de pression (MPa/m) | HETP (mm) |
|---|---|---|---|---|---|---|
| 250Y (référence) | 45° | 250 | 97–98 | 2,5–3,0 | 2–3 × 10-4 | 300–450 |
| 500Y | 45° | 500 | 90–95 | 4,5–5,5 | 3 × 10-4 | 200–300 |
| 700Y | 45° | 700 | 85–87 | 8–10 | 4,5–6,5 × 10-4 | 150–200 |
Données compilées à partir des fiches techniques standard de plusieurs fabricants. Le modèle 500Y est le plus répandu parmi les garnissages structurés en treillis métallique ; le modèle 700Y double le nombre de plateaux théoriques par mètre pour une séparation ultra-précise. Les modèles personnalisés 450Y, 550Y(X) et 750Y sont disponibles sur demande.
| Matériel | Conditions de service | Application typique |
|---|---|---|
| SS304 / 304L | Service général, sans chlorure | Rectification du méthanol, récupération de l'éthanol |
| SS316 / 316L | Acide doux contenant du chlorure | Rectification de l'acide acétique, récupération de HCl, service d'amines |
| Acier inoxydable 321 | Résistance à l'oxydation à haute température | Unités de reformage, colonnes à vide haute température |
| Duplex 2205 / Titane | Forte corrosion + haute pureté | PTA, intermédiaires pharmaceutiques |
| Acier au carbone | Hydrocarbure non corrosif | distillation atmosphérique sensible aux coûts |
Tous les matériaux sont disponibles avec des certificats d'essai en usine (MTC) conformes à la norme ASTM A240. Pour une comparaison détaillée des aciers 304 et 316L, consultez notre guide des matériaux 304 et 316L.

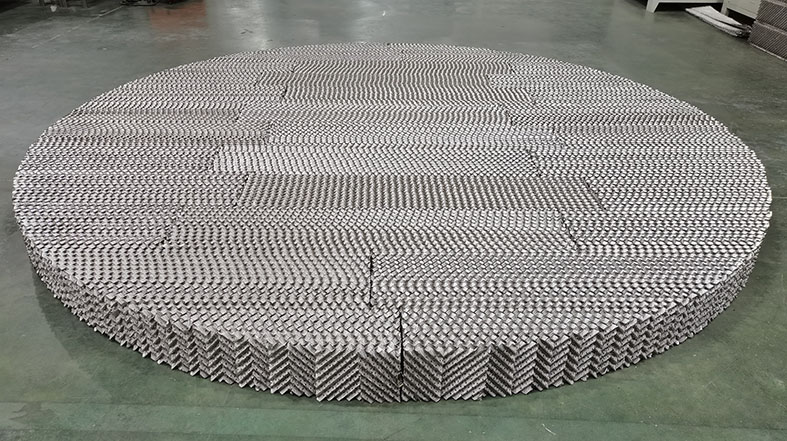

Figure 3 : Les couches de garnissage adjacentes ont été tournées de 90° lors de l'installation pour assurer une distribution uniforme du gaz et du liquide.
Q : Quand dois-je spécifier 700Y au lieu de 500Y ?
A : Choisissez le modèle 700Y lorsque votre séparation nécessite 8 à 10 plateaux théoriques par mètre, généralement pour la séparation d'isotopes, d'isomères ou de produits chimiques fins ultra-purs. Pour la distillation sous vide de matériaux thermosensibles, le modèle 500Y offre le meilleur compromis entre efficacité et capacité.
Q : Quel est le diamètre minimal de la colonne pour 500Y/700Y ?
A : Grillage métallique emballage structuré Ce produit offre des performances optimales pour les colonnes de petit à moyen diamètre (généralement DN100–DN1200). Pour les diamètres supérieurs, le type à plaque perforée (250Y/350Y) est recommandé afin de maîtriser les coûts de fabrication et d'installation. Chaque disque de garnissage est conçu sur mesure pour s'adapter parfaitement au diamètre intérieur de votre colonne.
Q : Pouvez-vous fabriquer la tour selon nos plans ?
A : Oui. En tant que emballage structuré En tant que fabricant, nous produisons chaque disque sur mesure, en fonction du diamètre intérieur, de la hauteur du lit et des spécifications du matériau de votre colonne. Envoyez-nous le schéma de votre tour et vos conditions de traitement, et nous vous livrerons des disques de garnissage prêts à installer, accompagnés de rapports d'inspection dimensionnels complets.
FXSINO fabrique des garnitures métalliques structurées 500Y et 700Y en toile métallique et en plaques perforées, en acier inoxydable SS304, 304L, 316, 316L, 321, duplex et titane. Capacité de production jusqu'à 1 000 m³/mois. Chaque commande est livrée avec les certificats d'usine des matériaux et les rapports de contrôle dimensionnel.
